Anwendungsbeispiele

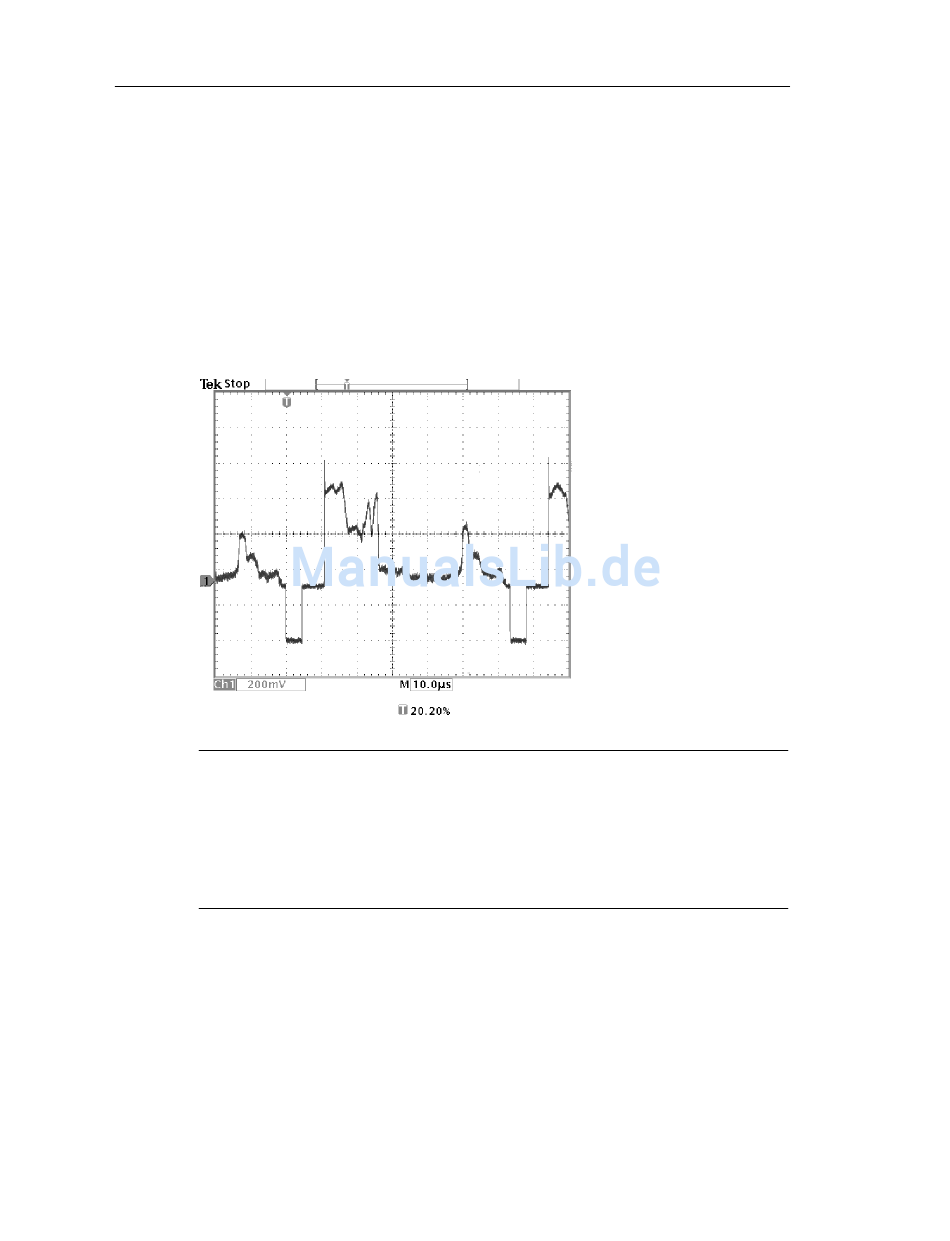

Zeilen triggern. Sie können auch die Video-Zeilen des Halbbildes
anzeigen. Um Zeilen zu triggern, gehen Sie wie folgt vor:
1. Drücken Sie auf die Taste Trigger ein.
2. Wählen Sie Alle Zeilen.
3. Stellen Sie die Optionen für das horizontale SKALIEREN so ein,
daß Sie eine vollständige Video-Zeile in der Anzeige sehen.
HINWEIS. Die optionalen Anwendungsmodule TDS3VID und
TDS3SDI bieten neue Videofunktionen, z.B. ein Video- - Kurzmenü,
Video Autoset, Trigger für benutzerdefinierte Durchlaufraten, Trigger
für spezifische Video- - Zeilen, Vektorskop, Videobild, Trigger für
analoge HDTV- - Signale und digitale 601- - Videosignale (nur
TDS3SDI).
2- 18
Benutzerhandbuch Serie TDS3000B
