SGC 04.1
SGC 12.1 / SGCR 04.1
12.
Störungsbehebung
12.1.
Fehlermeldungen und Warnungen
SGCR 12.1
Fehler unterbrechen bzw. verhindern den elektrischen Betrieb des Antriebs.
Fehler und Warnungen können über die beiden Melderelais und/oder über die
Ortssteuerstelle signalisiert werden.
Falls eine Ortssteuerstelle vorhanden ist, werden Fehlermeldungen und Warnungen
über die linke Meldeleuchte [1] angezeigt.

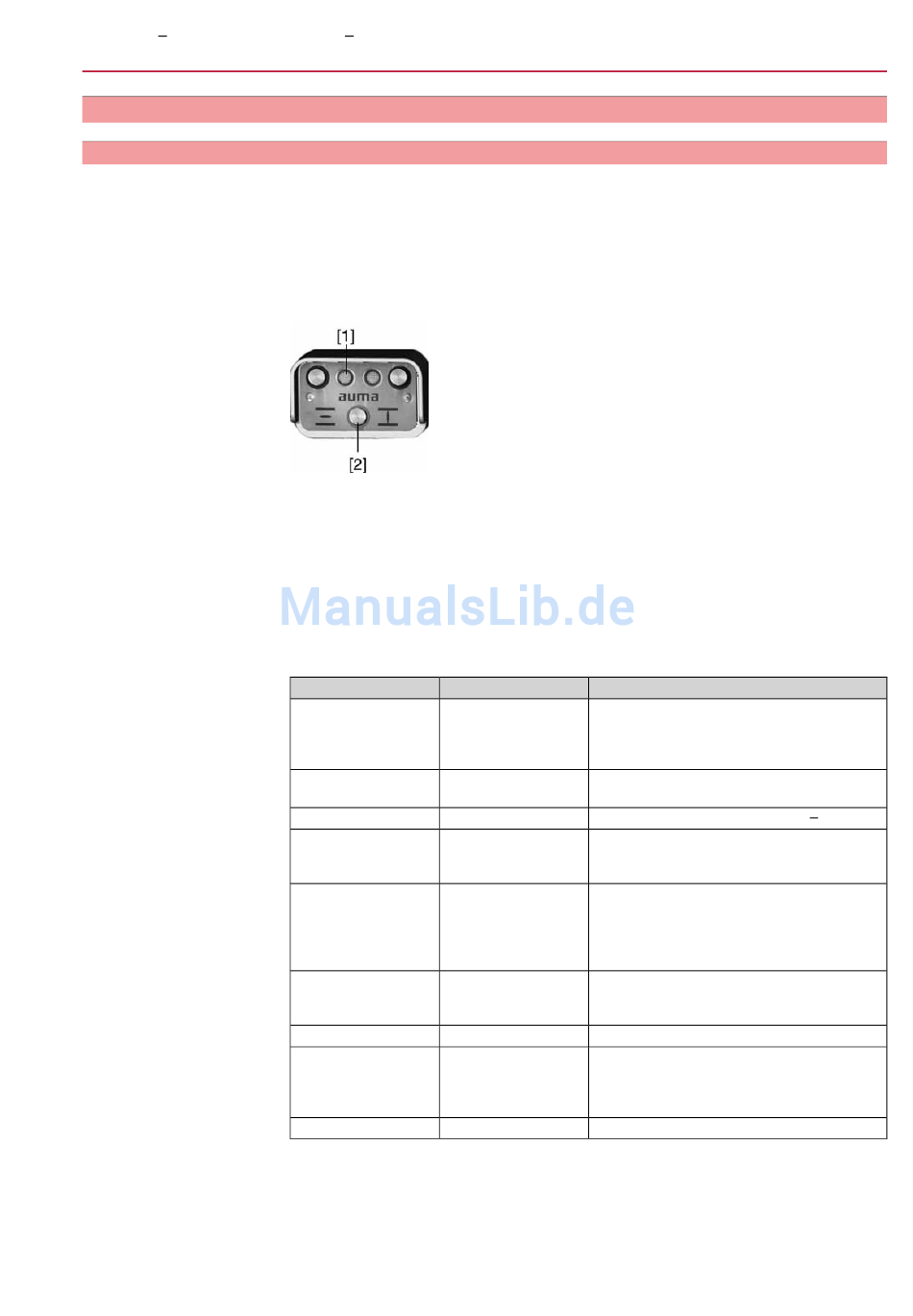

Bild 30: Fehlermeldung und RESET
[1]
Meldeleuchte rot: Fehler, gelb: Warnung
[2]
Drucktaster RESET
Im Betriebsmodus ORT (rechte Meldeleuchte blinkt blau) können gespeicherte
Fehler, deren Ursache nicht mehr anliegt, mit dem Drucktaster RESET [2]
zurückgesetzt werden (Drucktaster über 1 Sekunde gedrückt halten).
Die folgenden Tabellen zeigen die Fehlersignalisierung über die Meldeleuchten der
Ortssteuerstelle.
Tabelle 13: Fehlersignalisierung über rote Meldeleuchte
Anzeige
Meldung
1 x blinken
Fehlermeldung 1
2 x blinken
Fehlermeldung 2
3 x blinken
Fehlermeldung 3
4 x blinken
Fehlermeldung 4
5 x blinken
Fehlermeldung 5
6 x blinken
Fehlermeldung 6
7 x blinken
Fehlermeldung 7
8 x blinken
Fehlermeldung 8
9 x blinken
Fehlermeldung 9
Sind mehrere Fehler vorhanden wird nur der Fehler mit der höchsten Priorität
signalisiert. Die Fehlermeldung 1 hat die höchste Priorität, die Fehlermeldung 9 hat
die niedrigste Priorität.
Störungsbehebung
Bedeutung (Standard)
Drehmomentfehler
→ Drucktaster AUF oder ZU drücken um Stö-
rung (Meldeleuchte) durch Fahrt in Gegenrich-
tung zurückzusetzen.
Thermofehler (Motorschutz hat angesprochen)
→ abkühlen, abwarten.
Signalbruch analoger Eingang (4
Betriebsmodus GESPERRT: Die Bedienung
über die Ortssteuerstelle ist gesperrt (Funktion
Freigabe der Ortssteuerstelle).
Fehler E2 (Istwert Stellungsregler)
→ Verdrahtung (auf evtl. Signalbruch) von E2
prüfen.
→ Über die Software AUMA CDT (Zubehör)
detaillierte Fehlermeldung lesen.
Antrieb befindet sich außerhalb einer zulässi-
gen Stellung (Signal Potentiometer).
→ Potentiometer neu einstellen.
Fehler Temperatur Steuerung
Sammelmeldung: Interner Fehler vorhanden
→ Über die Software AUMA CDT (Zubehör)
detaillierte Fehlermeldung lesen und AUMA
Service melden.
Sammelmeldung aller anderen Fehler
20 mA)
43
