SGC 04.1
SGC 12.1 / SGCR 04.1
5.4.3.
Anschlussraum schließen
5.5.
Erdungsanschluss außenliegend
SGCR 12.1

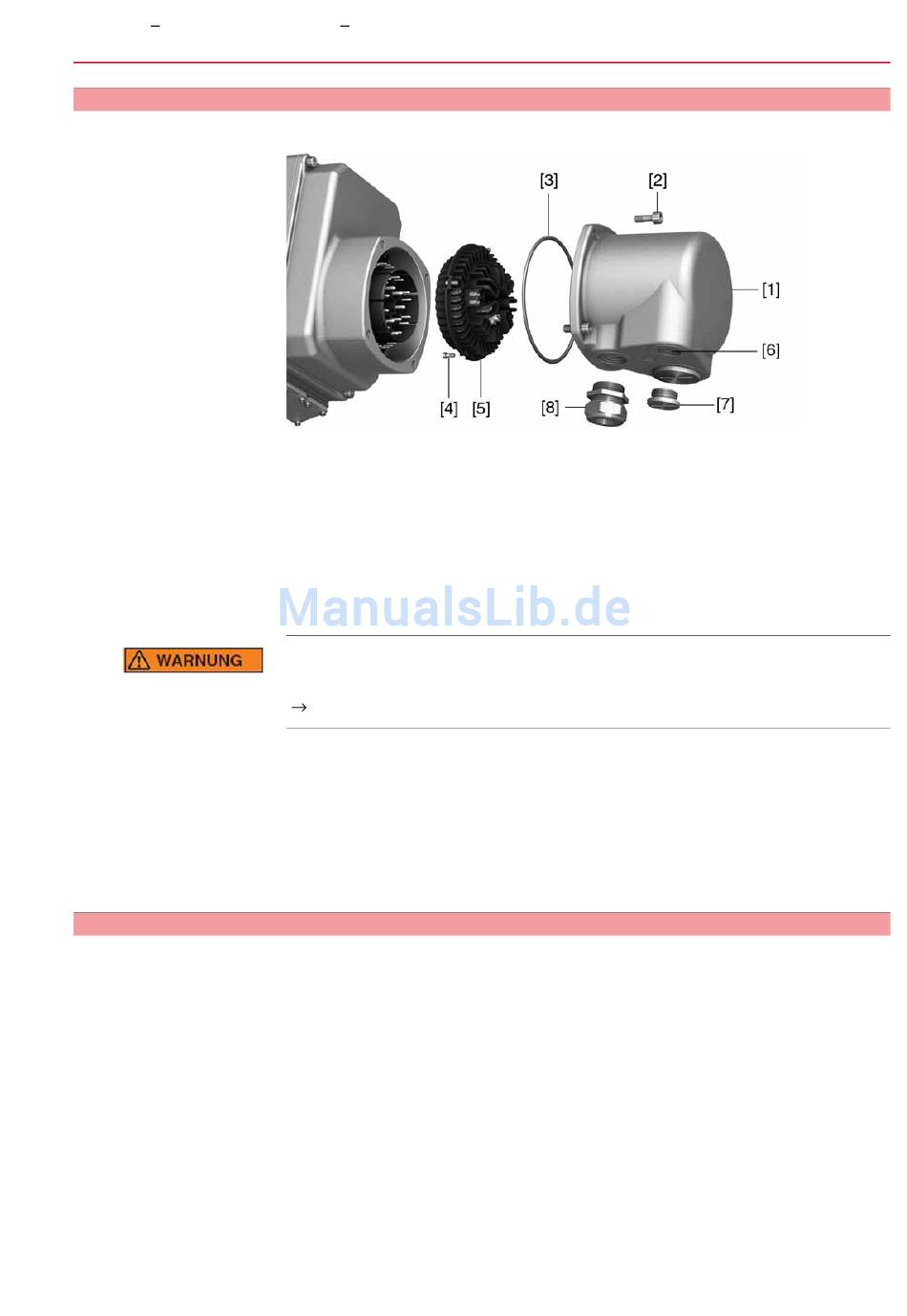

Bild 15: Beispiel: Ausführung S
[1]
Deckel
[2]
Schrauben Deckel
[3]
O-Ring
[4]
Schrauben Buchsenteil
[5]
Buchsenteil
[6]
Kabeleinführung
[7]
Verschlussstopfen
[8]
Kabelverschraubung (nicht im Lieferumfang enthalten)
Kurzschluss durch Einklemmen der Leitungen!
Stromschlag und Funktionsstörungen möglich.
Buchsenteil vorsichtig einsetzen, um keine Leitungen einzuklemmen.
1.
Buchsenteil [5] in Deckel [1] einsetzen und mit Schrauben [4] befestigen.
2.
Dichtflächen an Deckel [1] und Gehäuse säubern.
3.
Prüfen, ob O-Ring [3] in Ordnung ist, falls schadhaft durch Neuen ersetzen.
4.
O-Ring mit säurefreiem Fett (z.B. Vaseline) leicht einfetten und richtig einlegen.
5.
Deckel [1] aufsetzen und Schrauben [2] gleichmäßig über Kreuz anziehen.
6.
Kabelverschraubungen [8] mit vorgeschriebenem Drehmoment festziehen,
damit entsprechende Schutzart gewährleistet ist.
Am Gehäuse ist ein außenliegender Erdungsanschluss (Klemmbügel) zur Einbindung
des Gerätes in den Potentialausgleich verfügbar.
