Störungsbehebung
12.2.
Sicherungen
12.2.1.
Sicherungen in der Stellantriebs-Steuerung
12.2.2.
Motorschutz (Thermoüberwachung)
44
Tabelle 14: Signalisierung von Warnungen über gelbe Meldeleuchte
Anzeige
Meldung
blinken
Warnung
Auf der Leistungsplatine befindet sich die Primärsicherung F1
(Geräteschutzsicherung). Die Sicherung ist sichtbar durch Abnehmen des Deckels
zur Steuerung. Bei Defekt der Sicherung muss die Leistungsplatine ausgetauscht
werden.
Gefährliche Spannung!
Stromschlag möglich.
Vor Öffnen spannungsfrei schalten.

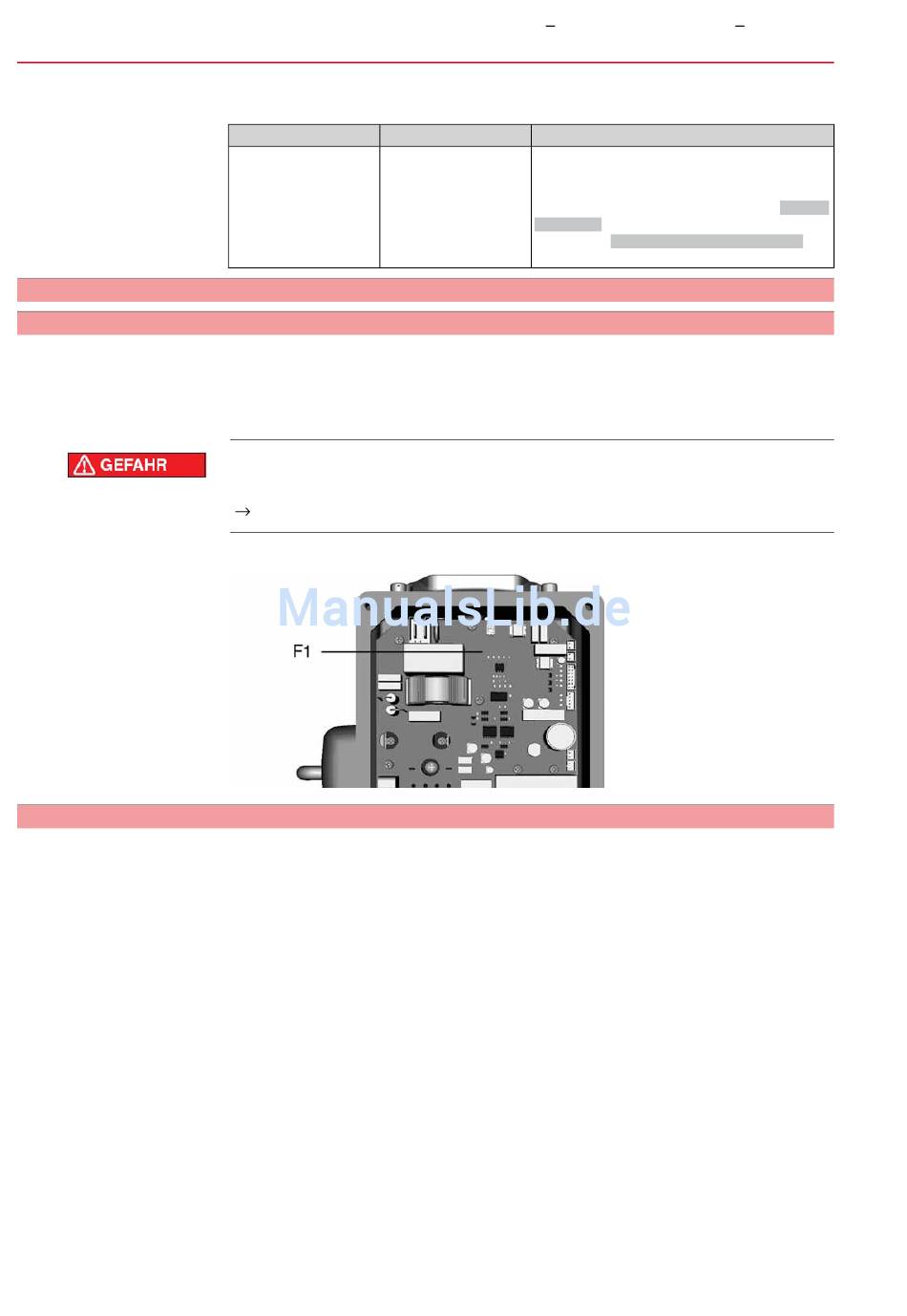

Bild 31: Primärsicherung auf Leistungsplatine
Zum Schutz gegen Überhitzung und unzulässig hohe Oberflächentemperaturen am
Antrieb ist in der Motorwicklung ein Kaltleiter integriert. Der Motorschutz spricht an,
sobald die maximal zulässige Wicklungstemperatur erreicht ist.
Der Antrieb wird gestoppt und die Steuerung meldet einen Fehler. Die linke
Meldeleuchte auf der Ortssteuerstelle blinkt rot.
Bevor eine Weiterfahrt erfolgen kann muss der Motor abkühlen.
SGC 04.1
SGC 12.1 / SGCR 04.1
Bedeutung (Standard)
Wir empfehlen aus Genauigkeitsgründen den
Hub über 60 % des max. Drehbereichs zu le-
gen.
→ Warnung unterdrücken: Parameter Low-Li-
mit Uspan über die Software AUMA CDT im
Untermenü Stellungsgeber Potentiometer neu
einstellen.
SGCR 12.1
