Anschluss mit AUMA Rundsteckverbinder

5.4.1. Anschlussraum öffnen
SGCR 12.1
Im Fehlerfall: Gefährliche Spannung bei NICHT angeschlossenem Schutzleiter!
Stromschlag möglich.
Alle Schutzleiter anschließen.
Schutzleiter-Anschluss mit externem Schutzleiter der Anschlussleitung verbinden.
Gerät nur mit angeschlossenem Schutzleiter in Betrieb nehmen.
2.
Schutzleiter nach Schaltplan Symbol:

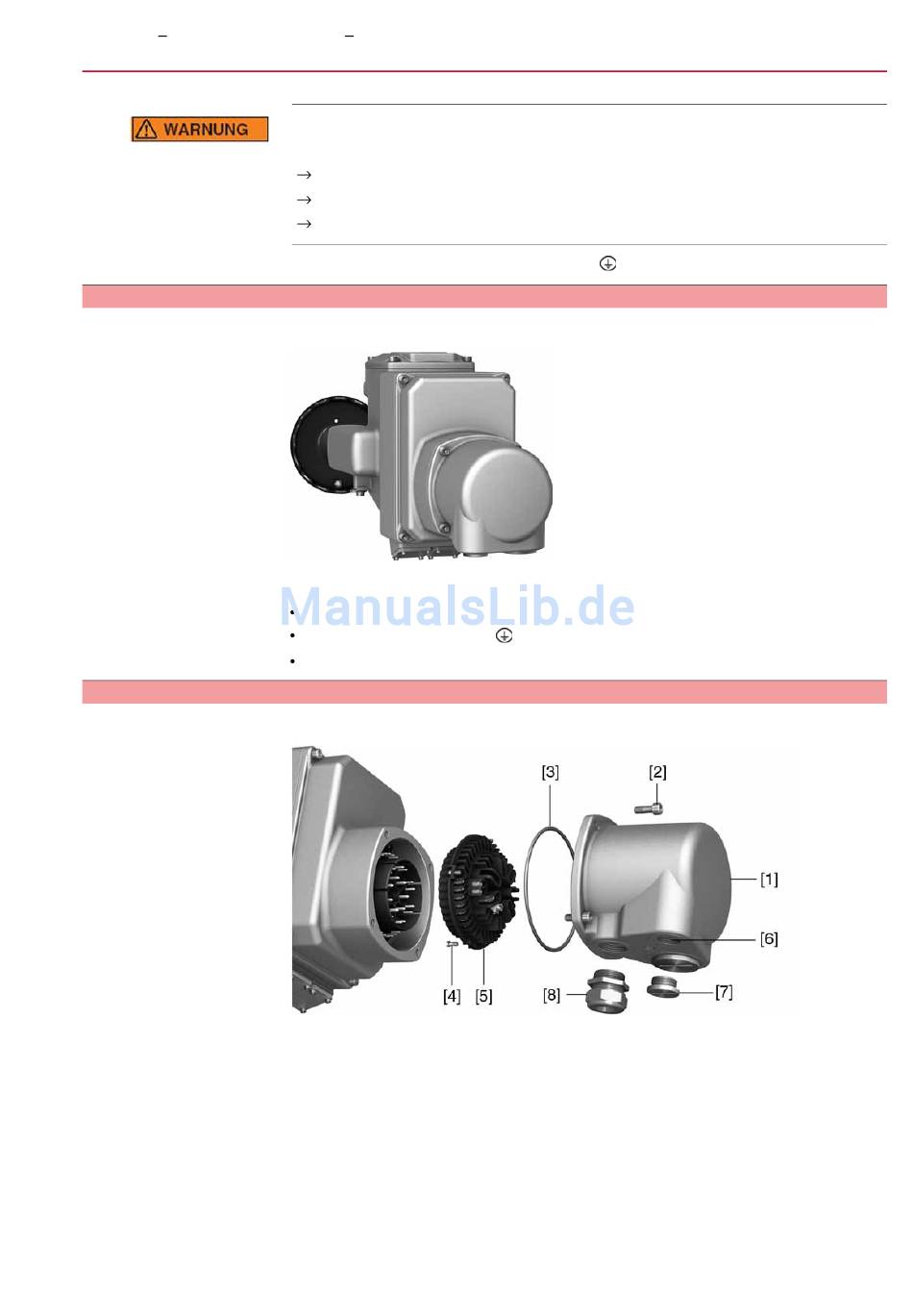

Bild 12: Antrieb mit AUMA Rundsteckverbinder
Anschlussquerschnitte AUMA Rundsteckverbinder:
Leistungsklemmen (U1, V1, W1, U2, V2, W2): max. 6 mm² flexibel/10 mm² starr
Schutzleiter-Anschluss
Steuerkontakte (1 bis 50): max. 2,5 mm²
Bild 13: Anschluss AUMA Rundsteckverbinder, Ausführung S
[1] Deckel
[2] Schrauben Deckel
[3] O-Ring
[4] Schrauben Buchsenteil
[5] Buchsenteil
[6] Kabeleinführung
[7] Verschlussstopfen
[8] Kabelverschraubung (nicht im Lieferumfang enthalten)
anschließen.
: max. 6 mm² flexibel/10 mm² starr
Elektroanschluss
