Bedienung
8.
Bedienung
8.1.
Handbetrieb
Information
8.2.
Motorbetrieb
8.2.1.
Bedienung des Antriebs vor Ort
26
Zur Einstellung und Inbetriebnahme, bei Motorausfall oder Ausfall des Netzes, kann
der Antrieb im Handbetrieb betätigt werden.
Im Motorbetrieb steht das Handrad still. Eine Umschaltung vom Motorbetrieb in den
Handbetrieb ist nicht erforderlich.
1.
Armatur schließen: Handkurbel/Handrad im Uhrzeigersinn drehen.
Antriebswelle (Armatur) dreht im Uhrzeigersinn in Richtung ZU.
2.
Armatur Öffnen: Handkurbel/Handrad gegen den Uhrzeigersinn drehen.
Antriebswelle (Armatur) dreht gegen den Uhrzeigersinn in Richtung AUF.
Durch Drehen am Handrad während des Motorbetriebes wird, je nach Drehrichtung,
die Stellzeit verlängert bzw. verkürzt.
Vor Motorbetrieb erst alle Inbetriebnahme-Einstellungen und Probelauf durchfüh-
ren.
Der Antrieb kann über Drucktaster vor Ort bedient werden.

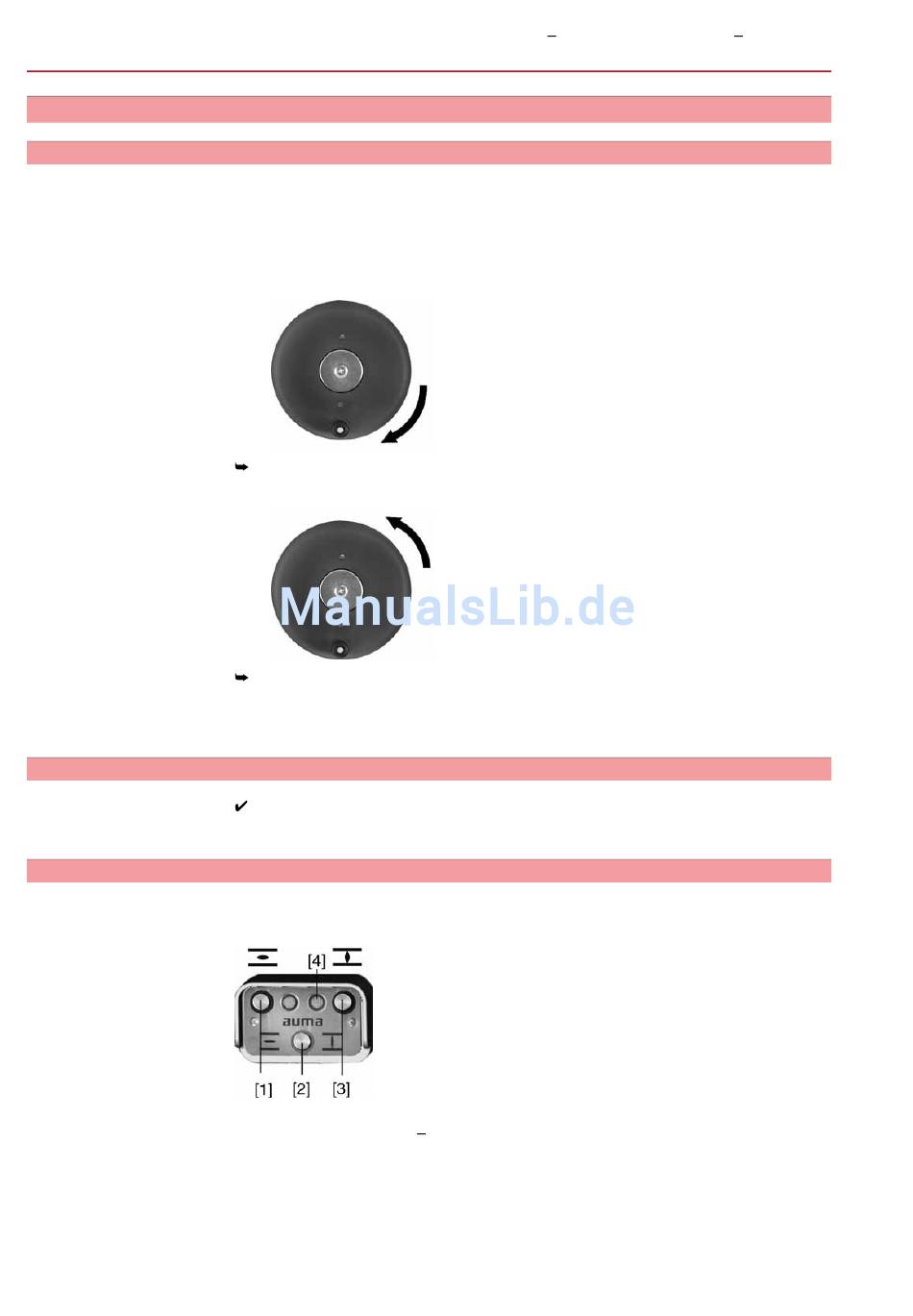

Bild 20: Ortssteuerstelle
[1]
Drucktaster AUF
[2]
Drucktaster STOP
[3]
Drucktaster ZU
[4]
Meldeleuchte Betriebsmodus ORT (blau)
SGC 04.1
SGC 12.1 / SGCR 04.1
Betriebsmodus ORT/FERN
SGCR 12.1
