  • Seite 1 Elektrische Drehantriebe SA 07.1 – SA 16.1 mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Betriebsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Drehantriebe SA 07.1 – SA 16.1 mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Betriebsanleitung Diese Anleitung gilt für Drehantriebe der Typenreihe SA 07.1 – SA 16.1 Gültigkeit dieser Anleitung: zusammengebaut mit der Steuerung AMB 01.1/AMB 02.1. Die Anleitung gilt nur für „rechtsdrehend schließen”, d.h. angetriebene Welle dreht im Uhrzeigersinn zum Schließen der Armatur.
  • Seite 3 Tippbetrieb oder Selbsthaltung in Wahlschalterstellung FERN 19.5 Ortssteuerstelle anschrauben 19.6 Potentialfreie Rückmeldungen (Option) auf Relais-Platine einstellen Sicherungen Wartung Schmierung Entsorgung und Recycling Service Ersatzteilliste Drehantrieb SA 07.1 – SA 16.1 Ersatzteilliste Steuerung AMB mit AUMA Rundsteckverbinder Konformitätsbescheinigung und Herstellererklärung Stichwortverzeichnis Adressen AUMA Büros und Vertretungen...

  • Seite 4: Betriebsanleitung

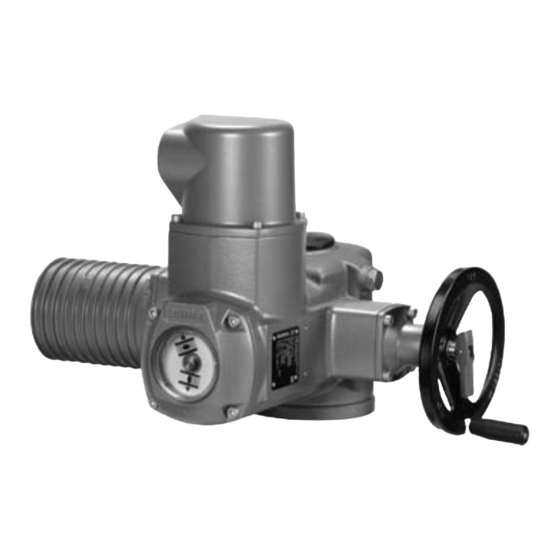

    Sicherheitsrisiko für Personen oder Sachwerte führen können. Kurzbeschreibung AUMA Drehantriebe vom Typ SA 07.1 – SA 16.1 sind als modulare Funk- tionseinheiten aufgebaut. Sie werden elektromotorisch angetrieben und über die elektro-mechanische Ausführung der Steuerung AUMA MATIC BASIC AMB 01.1/AMB 02.1 angesteuert, welche im Lieferumfang enthalten ist.

  • Seite 5: Technische Daten

    Drehantriebe SA 07.1 – SA 16.1 Betriebsanleitung mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Technische Daten Tabelle 1: Technische Daten Drehantrieb SA 07.1 – SA 16.1 Ausstattung und Funktionen Betriebsart Standard: Kurzzeitbetrieb S2 - 15 min. Option: Kurzzeitbetrieb S2 - 30 min.
  • Seite 6 Drehantriebe SA 07.1 – SA 16.1 mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Betriebsanleitung Sonstiges EG-Richtlinien Elektromagnetische Verträglichkeit (EMV): (89/336/EWG) Niederspannungsrichtlinie: (73/23/EWG) Maschinenrichtlinie: (98/37/EG) Referenzunterlagen Produkt-Beschreibung “Elektrische Drehantriebe SA” Maßblätter SA Elektrische Datenblätter SA Technische Daten SA Tabelle 2: Technische Daten Stellantriebs-Steuerung AMB 01.1/AMB 02.1...

  • Seite 7: Ergänzende Informationen Zur Schaltplan-Legende

    Drehantriebe SA 07.1 – SA 16.1 Betriebsanleitung mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Ergänzende Informationen zur Schaltplan-Legende Information A: Umschalter S9 zum Umschalten der Abschaltart (siehe Kapitel 19.2, Seite 23). Information B: Durch Auftrennen der Lötbrücke B3 kann die Selbsthaltung im Ortsbetrieb aufgehoben werden (siehe Kapitel 19.3, Seite 24).

  • Seite 8: Anbau An Armatur/ Getriebe

    Drehantriebe SA 07.1 – SA 16.1 mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Betriebsanleitung Anbau an Armatur/ Getriebe Vor dem Anbau Drehantrieb auf Beschädigungen untersu- chen. Beschädigte Teile müssen durch Original-Ersatzteile ersetzt werden. Evtl. vorhandene Lackschäden nach Anbau an Armatur/ Getriebe ausbessern.
  • Seite 9 Drehantriebe SA 07.1 – SA 16.1 Betriebsanleitung mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Fertigbearbeitung der Gewindebuchse (Anschlussform A): Bild B-1 Anschlussform A Gewindebuchse 80.3 80.01/ 80.02 80.2 Abtriebsflansch muss nicht vom Drehantrieb abgenommen werden. Zentrierring (80.2, Bild B-1) aus Anschlussflansch herausdrehen.

  • Seite 10: Handbetrieb

    Drehantriebe SA 07.1 – SA 16.1 mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Betriebsanleitung Handbetrieb Zur Einstellung und Inbetriebnahme, bei Motorausfall oder Ausfall des Netzes kann der Antrieb im Handbetrieb betätigt werden. Durch eine eingebaute Umschaltmechanik wird der Handbetrieb eingekuppelt. Handbetrieb einlegen: Umschalthebel im Zentrum des Handrades bis ca.

  • Seite 11: Elektroanschluss

    Drehantriebs befestigt. Falls der Schaltplan nicht mehr verfügbar ist, kann er unter Angabe der Kommissionsnummer (siehe Typenschild) angefor- dert, oder direkt vom Internet (www.auma.com) heruntergeladen werden. Bild G-2: Halterahmen (Zubehör) Zum Schutz gegen direkte Berührung der Kontakte und gegen Umweltein- flüsse ist ein spezieller Halterahmen (Bild G-2) erhältlich.

  • Seite 12: Heizung

    Drehantriebe SA 07.1 – SA 16.1 mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Betriebsanleitung Heizung AUMA Drehantriebe haben serienmäßig eine Heizung. Um Kondensat im Antrieb zu vermeiden, muss die Heizung angeschlossen werden. Motorschutz Zum Schutz gegen Überhitzung und unzulässig hohe Temperaturen am Stellantrieb sind in der Motorwicklung Thermoschalter integriert.

  • Seite 13: Schaltwerkraum Öffnen

    Drehantriebe SA 07.1 – SA 16.1 Betriebsanleitung mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 10. Schaltwerkraum öffnen Für die nachfolgenden Einstellungen (Kapitel 11. bis 17.) muss der Schalt- werkraum geöffnet und wenn vorhanden, die Anzeigescheibe abgezogen werden. Die Einstellungen gelten nur für „rechtsdrehend schließen”, d.h. angetrie- bene Welle dreht im Uhrzeigersinn zum Schließen der Armatur.

  • Seite 14: Wegschaltung Einstellen

    Drehantriebe SA 07.1 – SA 16.1 mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Betriebsanleitung 11. Wegschaltung einstellen 11.1 Endlage ZU (schwarzes Feld) einstellen Am Handrad im Uhrzeigersinn drehen, bis die Armatur geschlossen ist. Nach Erreichen der Endlage am Handrad um ca. ½ Umdrehung (Nach- lauf) zurückdrehen.

  • Seite 15: Duo-Wegschaltung (Option) Einstellen

    Drehantriebe SA 07.1 – SA 16.1 Betriebsanleitung mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 12. DUO-Wegschaltung (Option) einstellen Über die beiden Zwischenstellungsschalter lässt sich eine beliebige Anwen- dung ein- oder ausschalten. Schaltpunkt (Zwischenstellung) muss zur Einstellung aus gleicher Richtung angefahren werden wie nachher im elektrischen Betrieb.

  • Seite 16: Drehmomentschaltung Einstellen

    Drehantriebe SA 07.1 – SA 16.1 mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Betriebsanleitung 13. Drehmomentschaltung einstellen 13.1 Einstellung Das eingestellte Drehmoment muss auf die Armatur abge- stimmt sein! Veränderungen an der Einstellung nur mit Zustimmung des Armaturenherstellers vornehmen! Bild L: Messköpfe...

  • Seite 17: Probelauf

    Drehantriebe SA 07.1 – SA 16.1 Betriebsanleitung mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 14. Probelauf 14.1 Drehrichtung prüfen Diese Prüfung ist nur bei Drehantrieben mit Drehstrommotor erforderlich. Wenn vorhanden, Anzeigescheibe auf Welle aufstecken. Anhand der Drehrichtung der Anzeigescheibe (Bild M-1) erkennt man die Drehrichtung des Abtriebs.

  • Seite 18: Einstellung Der Wegschaltung Prüfen

    Drehantriebe SA 07.1 – SA 16.1 mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Betriebsanleitung 14.2 Einstellung der Wegschaltung prüfen: Antrieb im Handbetrieb in beide Endlagen der Armatur fahren. Prüfen ob Wegschaltung richtig eingestellt ist. Dabei darauf achten, dass der entsprechende Schalter in der jeweiligen Endlage betätigt wird und nach Drehrichtungsänderung wieder freigibt.

  • Seite 19: Elektronischer Stellungsgeber Rwg (Option) Einstellen

    Drehantriebe SA 07.1 – SA 16.1 Betriebsanleitung mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 16. Elektronischer Stellungsgeber RWG (Option) einstellen — Für Fernanzeige oder externe Regelung — Nach Montage des Drehantriebes auf die Armatur die Einstellung durch Messen des Ausgangstromes (siehe Kapitel 16.1 bzw. 16.2) überprüfen und evtl.

  • Seite 20: 2-Leiter-System 4 - 20 Ma Und 3-/ 4-Leiter-System 0 - 20 Ma Einstellen

    Drehantriebe SA 07.1 – SA 16.1 mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Betriebsanleitung 16.1 2-Leiter-System 4 – 20 mA und 3-/ 4-Leiter-System 0 – 20 mA einstellen Spannung an Elektronischen Stellungsgeber anlegen. Armatur in Endlage ZU fahren. Wenn vorhanden, Anzeigescheibe abziehen.

  • Seite 21: 4-Leiter-System 4 - 20 Ma Einstellen

    Drehantriebe SA 07.1 – SA 16.1 Betriebsanleitung mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 16.2 3-/ 4-Leiter-System 4 – 20 mA einstellen Spannung an Elektronischen Stellungsgeber anlegen. Armatur in Endlage ZU fahren. Wenn vorhanden, Anzeigescheibe abziehen. Messgerät für 0 – 20 mA an Messpunkten anschließen (Bild P-2).

  • Seite 22: Mechanische Stellungsanzeige (Option) Einstellen

    Drehantriebe SA 07.1 – SA 16.1 mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Betriebsanleitung 17. Mechanische Stellungsanzeige (Option) einstellen Ein passendes Untersetzungs-Getriebe wurde im Werk eingebaut. Falls nachträglich die Umdrehungen/Hub verändert werden, muss eventuell das Untersetzungs-Getriebe ausgetauscht werden. Anzeigescheibe auf Welle aufstecken.

  • Seite 23: Steuerung Auma Matic Basic

    Drehantriebe SA 07.1 – SA 16.1 Betriebsanleitung mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 19. Steuerung AUMA MATIC BASIC 19.1 Ortssteuerstelle abnehmen Die Ortssteuerstelle muss nur dann abgebaut werden, wenn Einstellungen an der Steuerung (Kapitel19.2 bis 19.4) vorgenommen werden. Ortssteuerstelle (Bild R-1) abschrauben. Unter der Ortssteuerstelle befindet sich die Melde- und Steuer-Platine (Bild R-2).

  • Seite 24: Tippbetrieb Oder Selbsthaltung In Wahlschalterstellung Ort

    Drehantriebe SA 07.1 – SA 16.1 mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Betriebsanleitung 19.3 Tippbetrieb oder Selbsthaltung in Wahlschalterstellung ORT Tippbetrieb oder Selbsthaltung ist ab Werk eingestellt. Eine nachträgliche Änderung ist durch Auftrennen der Lötbrücke B3 (siehe Bild R-2) möglich. Ortssteuerstelle (Bild R-1) abschrauben. Unter der Ortssteuerstelle befindet sich die Melde- und Steuer-Platine (Bild R-2).

  • Seite 25: Potentialfreie Rückmeldungen (Option) Auf Relais-Platine Einstellen

    Bild T1: Relais-Platine Ausführung B02 Bild T2: Relais-Platine Ausführung B04 Steckbrücken Deckel (Bild R-1, Seite 23) an AUMA MATIC BASIC abnehmen. Mit roten Steckbrücken, entsprechend Tabelle 8, die gewünschten Funktionen auf die Klemmen XK … des Kundenanschlusses (siehe Schaltplan) legen.

  • Seite 26: Sicherungen

    Drehantriebe SA 07.1 – SA 16.1 mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Betriebsanleitung 20. Sicherungen Sicherungen (Bilder U1 und U2) sind zugänglich nach Abschrauben der Ortssteuerstelle (siehe Seite 23, Bild R-1). Beim Austausch müssen Sicherungen mit gleichen Werten verwendet werden. Bild U1: Sicherungen auf Melde- und Steuer-Platine...

  • Seite 27: Wartung

    Demontiertes Material einer geregelten Entsorgen bzw. der getrennten stofflichen Verwertung zuführen. Nationale Entsorgungsvorschriften beachten. 24. Service AUMA bietet umfangreiche Serviceleistungen wie z. B. Instandhaltung und Revision für Stellantriebe an. Adressen von Büros und Vertretungen sind auf Seite 36 und im Internet (www.auma.com) zu finden.
  • Seite 28 Drehantriebe SA 07.1 – SA 16.1 mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Betriebsanleitung Notizen...
  • Seite 29 Drehantriebe SA 07.1 – SA 16.1 Betriebsanleitung mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Notizen...

  • Seite 30: Ersatzteilliste Drehantrieb Sa 07.1 - Sa

    Drehantriebe SA 07.1 – SA 16.1 mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Betriebsanleitung 25. Ersatzteilliste Drehantrieb SA 07.1 – SA 16.1...

  • Seite 31: 105.0 Blinkschalter Einschließlich Stiftkontakten (Ohne Impulsscheibe Und Isolierplatte)

    Rohrschutzkappe 56.0 Stiftkontakt für Steuerung Dichtungssatz-klein 57.0 Stiftkontakt für Motor Dichtungssatz-groß 1) SA 16.1 mit Drehzahlen 32 bis 180 /min ohne Motorsteckverbinder; Motor direkt zum Stiftteil (Nr. 52.0) verdrahtet. 2) nicht bei allen Drehzahlen vorhanden 3) in Grundausstattung nicht enthalten...

  • Seite 32: Ersatzteilliste Steuerung Amb Mit Auma Rundsteckverbinder

    Drehantriebe SA 07.1 – SA 16.1 mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Betriebsanleitung 26. Ersatzteilliste Steuerung AMB mit AUMA Rundsteckverbinder...
  • Seite 33 Drehantriebe SA 07.1 – SA 16.1 Betriebsanleitung mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Hinweis: Bei jeder Ersatzteil-Bestellung bitten wir, uns den Typ der Steuerung und unsere Kommissionsnummer zu nennen (siehe Typenschild Steuerung). Benennung Benennung Gehäuse Montageplatte für Netzteil 1.01 Zylinderschraube 6.01 Sekundärsicherung...

  • Seite 34: Konformitätsbescheinigung Und Herstellererklärung

    Drehantriebe SA 07.1 – SA 16.1 mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Betriebsanleitung 27. Konformitätsbescheinigung und Herstellererklärung...

  • Seite 35: Stichwortverzeichnis

    Drehantriebe SA 07.1 – SA 16.1 Betriebsanleitung mit Stellantriebs-Steuerung AMB 01.1/AMB 02.1 Stichwortverzeichnis Abschaltmoment Internet Technische Daten Anbau an Armatur/ Getriebe Thermoschalter 12,25 Anschlussformen Tippbetrieb Konformitätsbescheinigung Anzeigescheibe 13,22 Transport Korrosionsschutz 7,27 Typenschild 30,32 Drehmomenteinstellung Lagerung Drehrichtung Überstromrelais DUO-Wegschaltung Mechanische Stellungsanzeige 22...

  • Seite 36: Adressen Auma Büros Und Vertretungen
