SGC 04.1
SGC 12.1 / SGCR 04.1
Information
8.2.2.
Bedienung des Antriebs von Fern
SGCR 12.1
Heiße Oberflächen z.B. durch hohe Umgebungstemperaturen oder durch
starke Sonneneinstrahlung möglich!
Verbrennungsgefahr
Oberflächentemperatur prüfen und ggf. Schutzhandschuhe tragen.
Betriebmodus Ort aktivieren:
Drucktaster [2] ca. 3 Sekunden gedrückt halten bis Meldeleuchte [4] blau blinkt.
Blinkt die rechte Meldeleuchte blau, kann der Antrieb über die Drucktaster [1
3] bedient werden:
-
Antrieb in Richtung AUF fahren: Drucktaster AUF [1] drücken.
-
Antrieb anhalten: Drucktaster STOP [2] drücken.
-
Antrieb in Richtung ZU fahren: Drucktaster ZU [3] drücken
Die Stellbefehle AUF - ZU können im Tippbetrieb oder mit Selbsthaltung angesteu-
ert werden. Bei Selbsthaltung fährt der Antrieb nach Drücken des Tasters bis in die
jeweilige Endlage, sofern er nicht zuvor einen anderen Befehl erhält.
Tippbetrieb oder Selbsthaltung wird über die Software der Steuerung eingestellt.
Siehe Kapitel <Software AUMA CDT (Zubehör)>. Die Selbsthaltung kann jedoch
auch temporär (für einen Fahrbefehl) über die Drucktaster aktiviert werden:
→ Drucktaster AUF [1] oder ZU [3] mehr als 3 Sekunden gedrückt halten.
Die Selbsthaltung wird bei dieser Vorgehensweise nicht gespeichert. Beim nächsten
Fahrbefehl wird die in der Software programmierte Einstellung wieder übernommen.
Der Betriebsmodus Fern kann über die Ortssteuerstelle aktiviert werden.

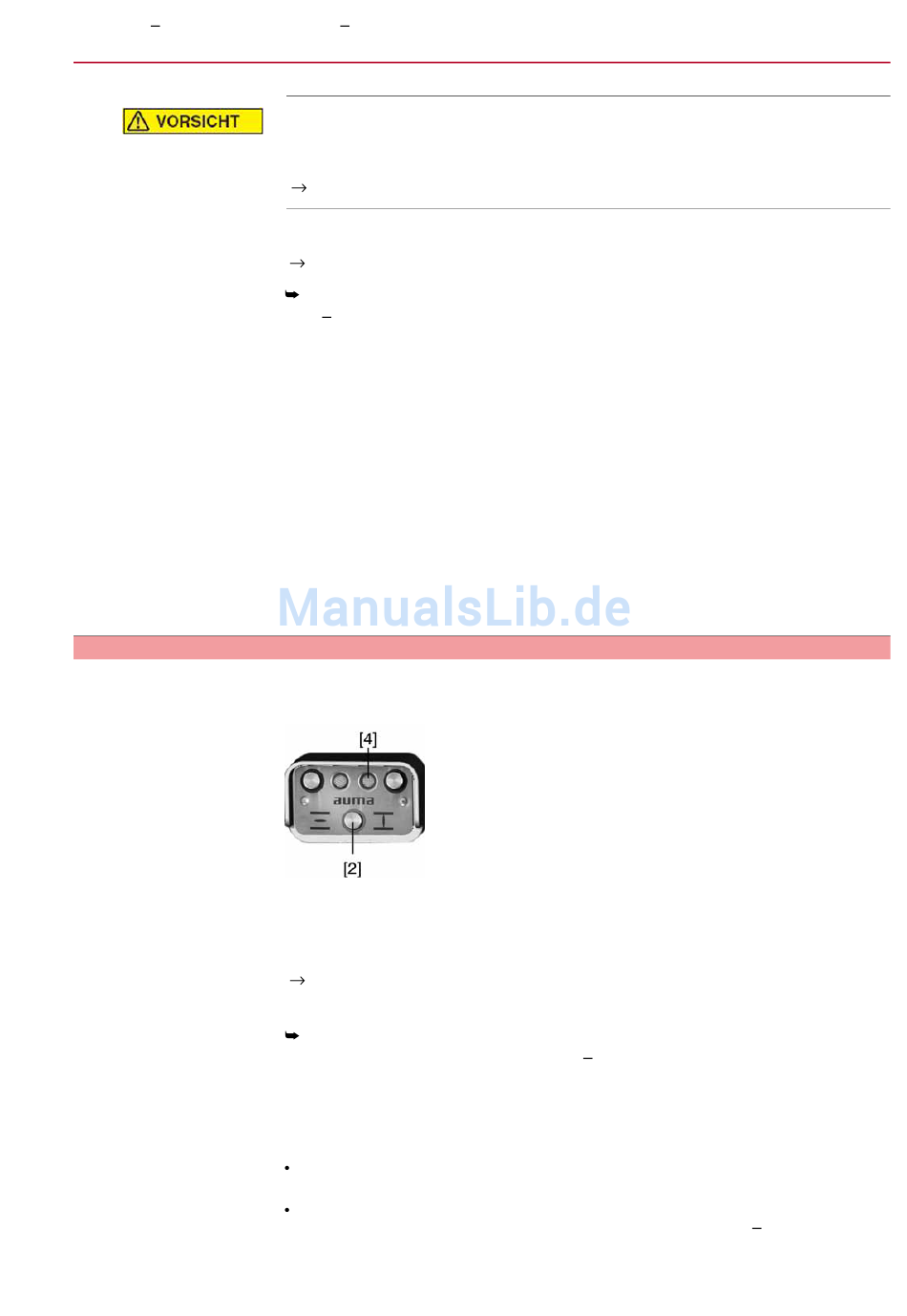

Bild 21: Ortssteuerstelle
[2]
Betriebsmodus ORT/FERN
[4]
Meldeleuchte Betriebsmodus ORT (blau)
Betriebsmodus Fern über die Ortssteuerstelle aktivieren:
Falls Meldeleuchte [4] blau blinkt: Drucktaster [2] ca. 3 Sekunden gedrückt halten
bis blaue Meldeleuchte erlischt.
Der Antrieb kann nun von Fern, über Stellbefehle (AUF, HALT, ZU) oder über
analoge Sollwertvorgaben (z.B. 0/4
Umschaltung zwischen AUF - ZU Ansteuerung und Sollwert-Ansteuerung:
Bei Antrieben mit Stellungsregler ist eine Umschaltung zwischen AUF - ZU
Ansteuerung (FERN AUF-ZU) und Sollwert-Ansteuerung (FERN SOLL) möglich.
Eingang MODE: + 24 V DC = FERN AUF-ZU
Die Ansteuerung erfolgt über digitale Befehle AUF, HALT, ZU.
Eingang MODE: 0 V (bzw. Eingang offen) = FERN SOLL
Die Ansteuerung erfolgt über ein analoges Signal (z.B. 0/4
NOT-Fahrt:
20 mA) angesteuert werden.
20 mA).
Bedienung
27
