Elektroanschluss
5.3.
Anschluss über Bajonettsteckverbinder
5.3.1.
Leitungen anschließen
Vor Anschluss beachten
Arbeitsschritte
18

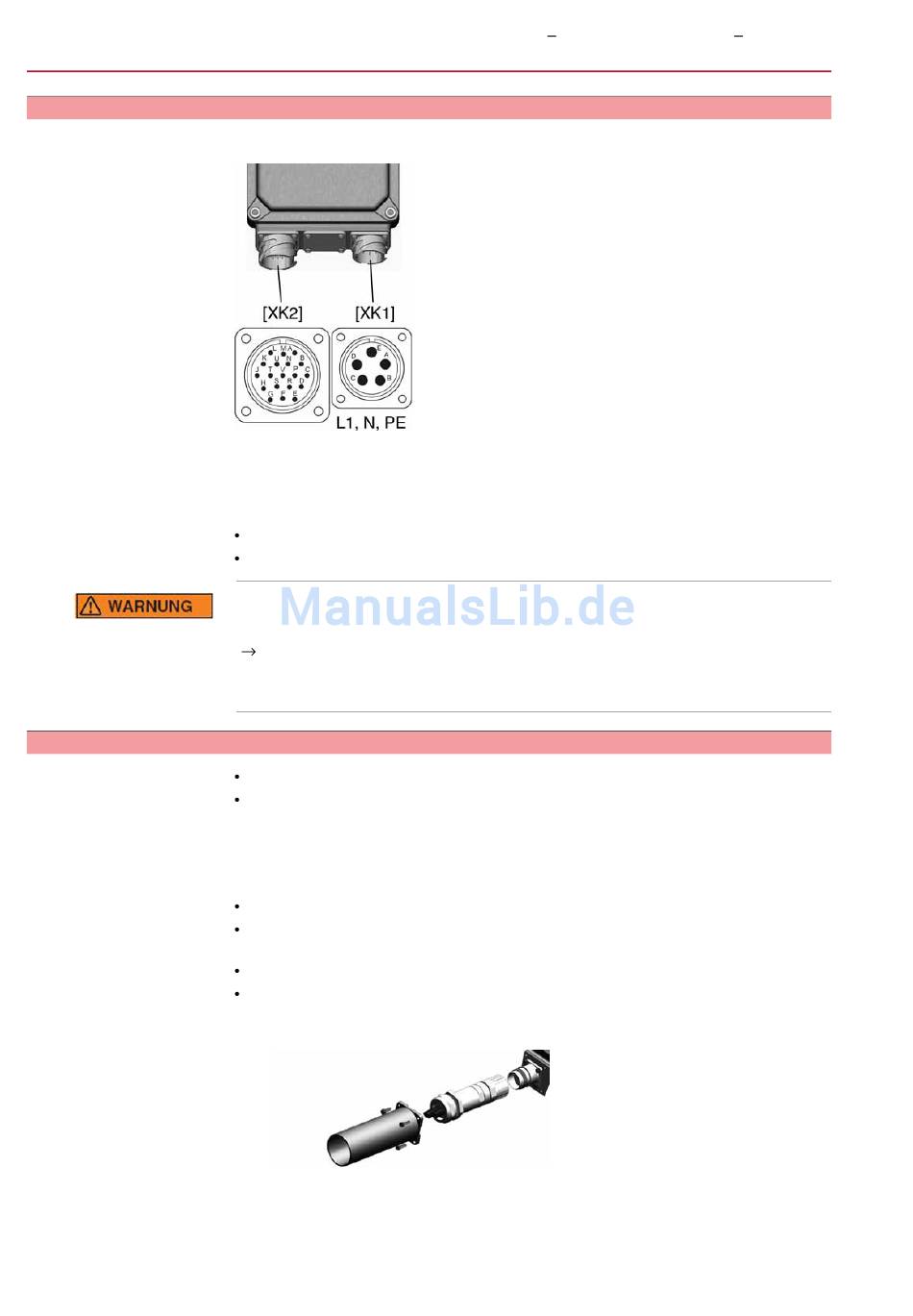

Bild 10: Anordnung der Anschlüsse
[XK1] Leistungsklemmen (Netzleitungen)
[XK2] Steuerkontakte
Anschlussquerschnitte:
Leistungsklemmen: max. 1,5 mm² flexibel
Steuerkontakte: max. 1,5 mm² flexibel
Gefährliche Spannung am offenen Steckverbinder (Kondensatorentladung)!
Stromschlag möglich.
Nach dem Trennen der Spannungsversorgung (Abziehen des Steckverbinders
für die Leistungsklemmen) mindestens 5 Sekunden warten, bis Anschlüsse
berührt werden dürfen.
Zulässige Anschlussquerschnitte der verwendeten Steckverbinder einhalten.
Zum Anschließen der Adern geeignetes Crimpwerkzeug verwenden:
-
für Schraubsteckverbinder:
z.B. Phoenix Vierdorn-Crimpzange
-
für Bajonettsteckverbinder:
z.B. Cannon- Vierkerbzange
Anleitung des Steckerherstellers beachten.
Zum Anschluss der Leitungen gibt es von AUMA auf Anfrage passende An-
schlussätze.
Weitere Hinweise siehe auch separate "Technische Daten Steckverbinder".
Der Einsatz in Ex-Zone 22 ist nur mit geraden Einzelsteckverbindern und
Schutzhülsen möglich.
Bild 11: Montage Schutzhülse (Option)
1.
Leitungen nach auftragsbezogenem Schaltplan anschließen.
SGC 04.1
SGC 12.1 / SGCR 04.1
SGCR 12.1
