Elektroanschluss
Stromart, Netzspannung
und Netzfrequenz
Anschlussleitungen
5.2.
Anschluss über Schraubsteckverbinder
16
Lange Leitungen möglichst vermeiden oder darauf achten, dass sie in wenig
gestörten Bereichen verlegt werden.
Lange Parallelstrecken von störempfindlichen und störbehafteten Leitungen
vermeiden.
Für den Anschluss von Stellungsferngebern müssen abgeschirmte Leitungen
verwendet werden.
Stromart, Netzspannung und Netzfrequenz müssen mit den Daten auf dem
Typenschild des Motors übereinstimmen.

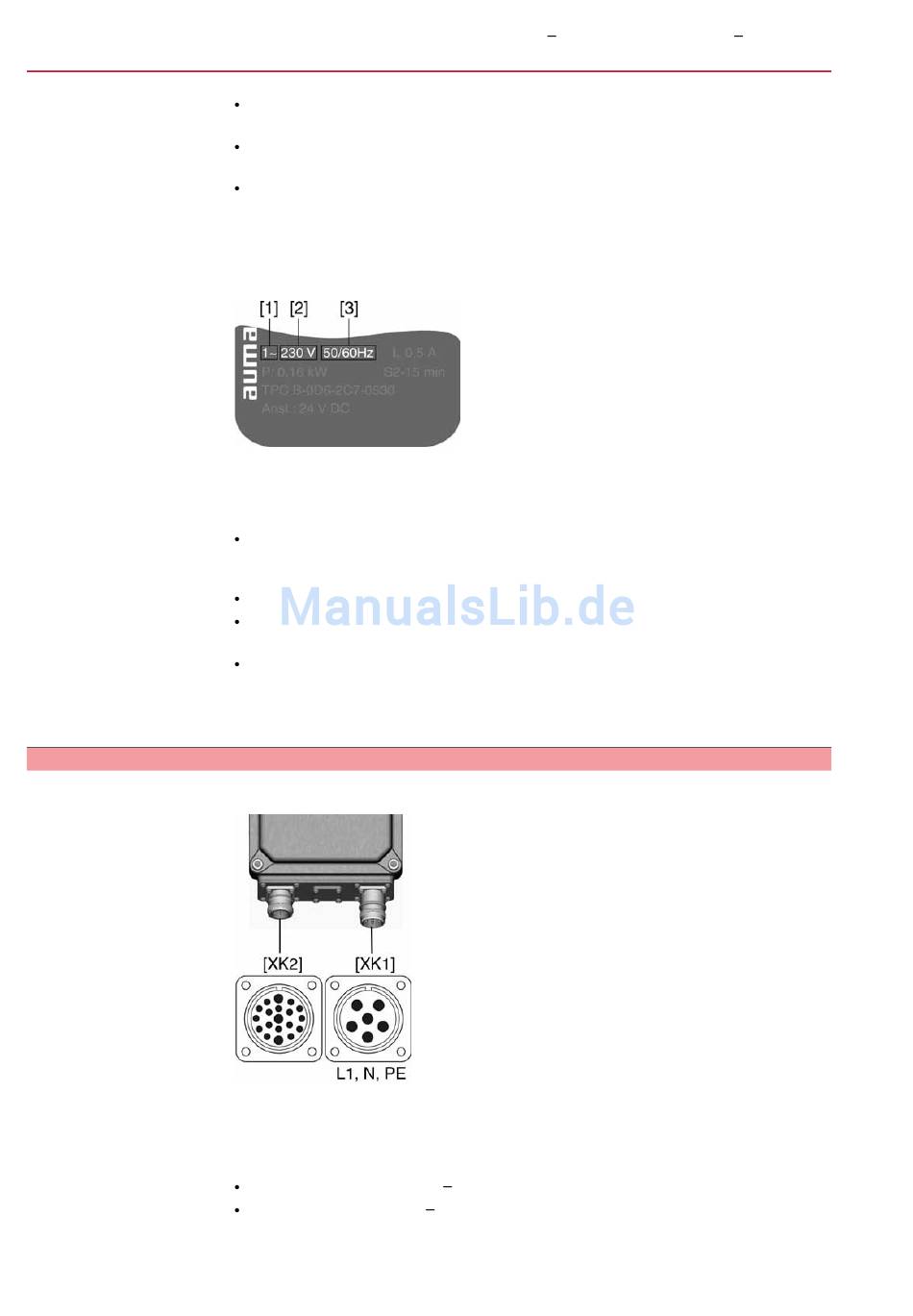

Bild 7: Typenschild (Beispiel)
[1]
Stromart
[2]
Netzspannung
[3]
Netzfrequenz (bei Wechselstrommotoren)
Zur Sicherstellung der Isolation des Gerätes geeignete (spannungsfeste) Lei-
tungen verwenden. Leitungen mindestens für die höchste vorkommende Be-
messungsspannung auslegen.
Anschlussleitung mit geeigneter Mindestbemessungstemperatur verwenden.
Bei Anschlussleitungen die UV-Strahlungen ausgesetzt sind (z.B. im Freien)
UV-beständige Leitungen verwenden.
Schutzerdungsleiter, die nicht Bestandteil des Stromversorgungskabels oder
des Kabelmantels sind müssen folgende Querschnitte aufweisen:
-
bei mechanischen Schutz: mindestens 2,5 mm²
-
falls kein mechanischer Schutz vorhanden ist: mindestens 4 mm²
Bild 8: Anordnung der Anschlüsse
[XK1] Leistungsklemmen (Netzleitungen)
[XK2] Steuerkontakte
Anschlussquerschnitte:
Leistungsklemmen: 1,0
Steuerkontakte: 0,75
SGC 04.1
SGC 12.1 / SGCR 04.1
1,5 mm² flexibel
1,0 mm² flexibel
SGCR 12.1
