Inbetriebnahme (Grundeinstellungen der Steuerung)
9.3.
Abschaltart einstellen
Weg
Drehmoment
30
Tabelle 6: Funktionen Schalter [S5]
OFF
Hardware-Modus (Auslieferzustand)
Einstellung der Schalter [S2] bis [S4] und [S6] bis [S10] sind gültig. Die
Werte können über die Software AUMA CDT nicht verändert werden.
ON
Software-Modus (Schiebeschalter beim weißen Punkt)
Einstellungen der Schalter [S2] bis [S4] und [S6] bis [S10] sind NICHT
relevant. Die Einstellungen werden über Softwareparameter bestimmt.
Schäden an der Armatur durch falsche Einstellung!
Abschaltart muss auf die Armatur abgestimmt sein.
Einstellung nur mit Zustimmung des Armaturen-Herstellers ändern.
Einstellung über Schalter
Voraussetzung: Schalter [S5] steht in Stellung OFF (Hardware-Modus).

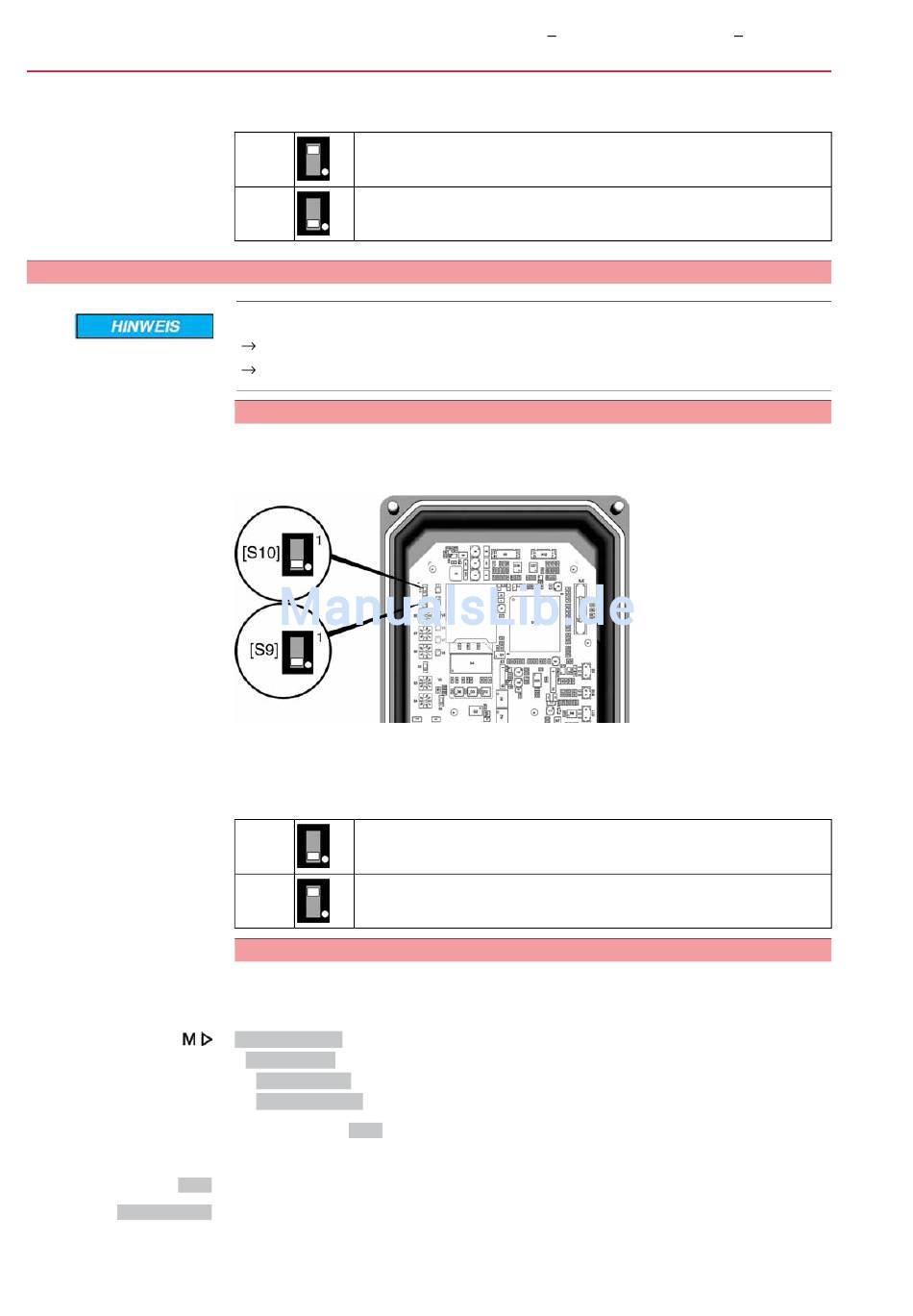

Bild 23: Schalter Abschaltart
[S9]
Endlage AUF
[S10] Endlage ZU
Tabelle 7: Funktionen Schalter [S9], [S10]
ON
wegabhängig; Schiebeschalter beim weißen Punkt
OFF
drehmomentabhängig
Einstellung über Softwareparameter (AUMA CDT)
Voraussetzung: Schalter [S5] steht in Stellung ON (Software-Modus).
Parameter zur Einstellung
Einstellungen
Abschaltart
Endlage ZU
Endlage AUF
Standardwert: Weg
Einstellwerte:
Wegabhängige Abschaltung in den Endlagen.
Drehmomentabhängige Abschaltung in den Endlagen.
SGC 04.1
SGC 12.1 / SGCR 04.1
SGCR 12.1
