adt-audio

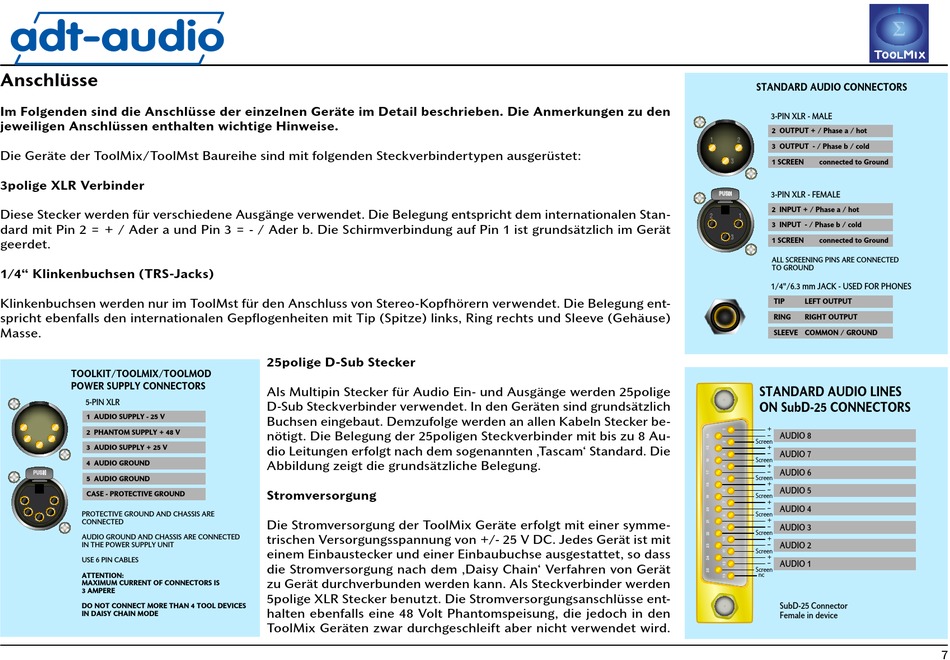

Anschlüsse
Im Folgenden sind die Anschlüsse der einzelnen Geräte im Detail beschrieben. Die Anmerkungen zu den
jeweiligen Anschlüssen enthalten wichtige Hinweise.
Die Geräte der ToolMix/ToolMst Baureihe sind mit folgenden Steckverbindertypen ausgerüstet:
3polige XLR Verbinder
Diese Stecker werden für verschiedene Ausgänge verwendet. Die Belegung entspricht dem internationalen Stan-
dard mit Pin 2 = + / Ader a und Pin 3 = - / Ader b. Die Schirmverbindung auf Pin 1 ist grundsätzlich im Gerät
geerdet.
1/4" Klinkenbuchsen (TRS-Jacks)
Klinkenbuchsen werden nur im ToolMst für den Anschluss von Stereo-Kopfhörern verwendet. Die Belegung ent-
spricht ebenfalls den internationalen Gepflogenheiten mit Tip (Spitze) links, Ring rechts und Sleeve (Gehäuse)
Masse.
TOOLKIT/TOOLMIX/TOOLMOD
POWER SUPPLY CONNECTORS
5-PIN XLR
1 AUDIO SUPPLY - 25 V
2 PHANTOM SUPPLY + 48 V
3 AUDIO SUPPLY + 25 V
4 AUDIO GROUND
5 AUDIO GROUND
CASE - PROTECTIVE GROUND
PROTECTIVE GROUND AND CHASSIS ARE
CONNECTED
AUDIO GROUND AND CHASSIS ARE CONNECTED
IN THE POWER SUPPLY UNIT
USE 6 PIN CABLES
ATTENTION:
MAXIMUM CURRENT OF CONNECTORS IS
3 AMPERE
DO NOT CONNECT MORE THAN 4 TOOL DEVICES
IN DAISY CHAIN MODE
25polige D-Sub Stecker
Als Multipin Stecker für Audio Ein- und Ausgänge werden 25polige
D-Sub Steckverbinder verwendet. In den Geräten sind grundsätzlich
Buchsen eingebaut. Demzufolge werden an allen Kabeln Stecker be-
nötigt. Die Belegung der 25poligen Steckverbinder mit bis zu 8 Au-
dio Leitungen erfolgt nach dem sogenannten ‚Tascam' Standard. Die
Abbildung zeigt die grundsätzliche Belegung.
Stromversorgung
Die Stromversorgung der ToolMix Geräte erfolgt mit einer symme-
trischen Versorgungsspannung von +/- 25 V DC. Jedes Gerät ist mit
einem Einbaustecker und einer Einbaubuchse ausgestattet, so dass
die Stromversorgung nach dem ‚Daisy Chain' Verfahren von Gerät
zu Gerät durchverbunden werden kann. Als Steckverbinder werden
5polige XLR Stecker benutzt. Die Stromversorgungsanschlüsse ent-
halten ebenfalls eine 48 Volt Phantomspeisung, die jedoch in den
ToolMix Geräten zwar durchgeschleift aber nicht verwendet wird.
STANDARD AUDIO CONNECTORS
3-PIN XLR - MALE
2 OUTPUT + / Phase a / hot
3 OUTPUT - / Phase b / cold
1 SCREEN
connected to Ground
3-PIN XLR - FEMALE
2 INPUT + / Phase a / hot
3 INPUT - / Phase b / cold
1 SCREEN
connected to Ground
ALL SCREENING PINS ARE CONNECTED
TO GROUND
1/4"/6.3 mm JACK - USED FOR PHONES
TIP
LEFT OUTPUT
RING
RIGHT OUTPUT
SLEEVE COMMON / GROUND
STANDARD AUDIO LINES
ON SubD-25 CONNECTORS
+
AUDIO 8
-
Screen
+
AUDIO 7
-
Screen
+
-
AUDIO 6
Screen
+
-
AUDIO 5
Screen
+
-
AUDIO 4
Screen
+
AUDIO 3
-
Screen
+
AUDIO 2
-
Screen
+
AUDIO 1
-
Screen
nc
SubD-25 Connector
Female in device
7
