es autark betrieben werden kann. Die Ausgänge dieser Summenverstärker werden
symmetriert und dem Couple Bus zugeführt über den sie dann mit weiteren ToolMix
Geräten verkoppelt werden können.
Zusätzlich enthält jedes ToolMix Gerät einen Satz externer
Summenverstärker. Diese Einrichtung macht es möglich, jedes Gerät als
Master für eine beliebige Anzahl von Slaves zu betreiben. Hierbei können
die verschiedenen Geräte der ToolMix Familie beliebig gemischt werden.
Es gibt allerdings einige selbstverständliche Beschränkungen. Falls eine ToolMst
Summen- und Monitor-Einheit vorhanden ist, muss diese als Master verwendet
werden. Auf Grund der im ToolMst vorhandenen zusätzlichen Summenfunktionen,
ist dies natürlich keine Einschränkung sondern eine Selbstverständlichkeit. Es wäre
nicht sinnvoll in einem System mit einem ToolMst, diesen nicht als Summenmodul zu
verwenden. Daher kann ein ToolMst nicht als Slave betrieben werden. Demzufolge
darf in einem System mit ToolMst kein durch den Couple Bus verbundenes Gerät als
Master konfiguriert werden.
Bei einem System mit mehreren ToolMix8 Geräten muss eine der ToolMix8 Einheiten
als Master konfiguriert werden. Da ToolMix16 und ToolMix32 keine Aux-Wege
enthalten, sind in diesen Geräten auch keine Aux-Summen Verstärker enthalten.
Wird ein ToolMix16 oder ToolMix32 als Master konfiguriert, arbeiten die Auxwege
der ToolMix8 Geräte zwar nach wie vor autark, jedoch werden die Schienen nicht
zwischen den Geräten gemischt. An den Aux Ausgängen der jeweiligen ToolMix8
Einheiten stehen die Auxsummen der 8 eingebauten Kanäle zur Verfügung. Es gibt
jedoch keine gemeinsame Summe.
Wird ein ToolMix8 als
Master verwendet, ist
diese Einschränkung nicht
vorhanden. Jeder ToolMix8 enthält auch einen Koppelverstärker für die Aux-Summen 1 und
2. In diesem Fall sind die Aux-Wege aller verkoppelten Geräte an den Ausgängen des 'Master'
ToolMix8 vorhanden. Dies gilt natürlich auch für die Stereo Summenausgänge Mix und die PFL
Summe. Diese Einschränkung kann anders gesehen auch von Vorteil sein, da dann die Auxwege
der einzelnen ToolMix8 Geräte separat benutzt werden können.
Die MASTER TASTE auf der Geräte Rückwand bestimmt die Betriebsart des jeweiligen
Gerätes. Ist die Master Taste nicht gedrückt, arbeitet das Gerät als Slave. Wird die Master

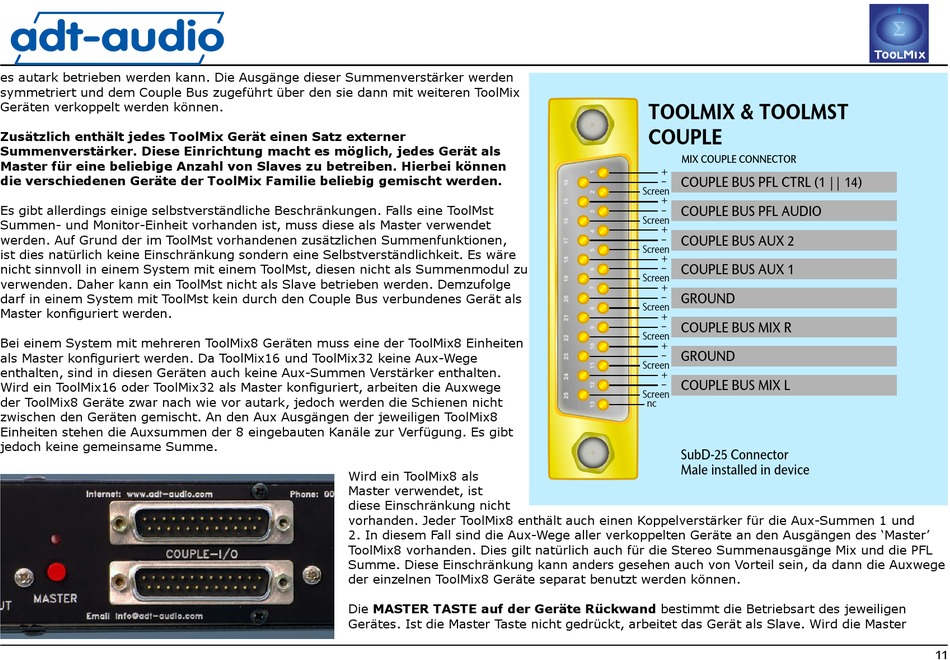

TOOLMIX & TOOLMST
COUPLE
MIX COUPLE CONNECTOR
+
COUPLE BUS PFL CTRL (1 || 14)
-
Screen
+
COUPLE BUS PFL AUDIO
-
Screen
+
COUPLE BUS AUX 2
-
Screen
+
-
COUPLE BUS AUX 1
Screen
+
-
GROUND
Screen
+
-
COUPLE BUS MIX R
Screen
+
GROUND
-
Screen
+
COUPLE BUS MIX L
-
Screen
nc
SubD-25 Connector
Male installed in device
