adt-audio
die Stecker beschädigt werden und/oder die Lebensdauer sich stark
reduziert. Der Maximalstrom wird in keinem Fall überschritten,
wenn Sie nicht mehr als 4 Geräte hintereinander schalten. Also:
SCHALTEN SIE NICHT MEHR ALS 4 GERÄTE
HINTEREINANDER!

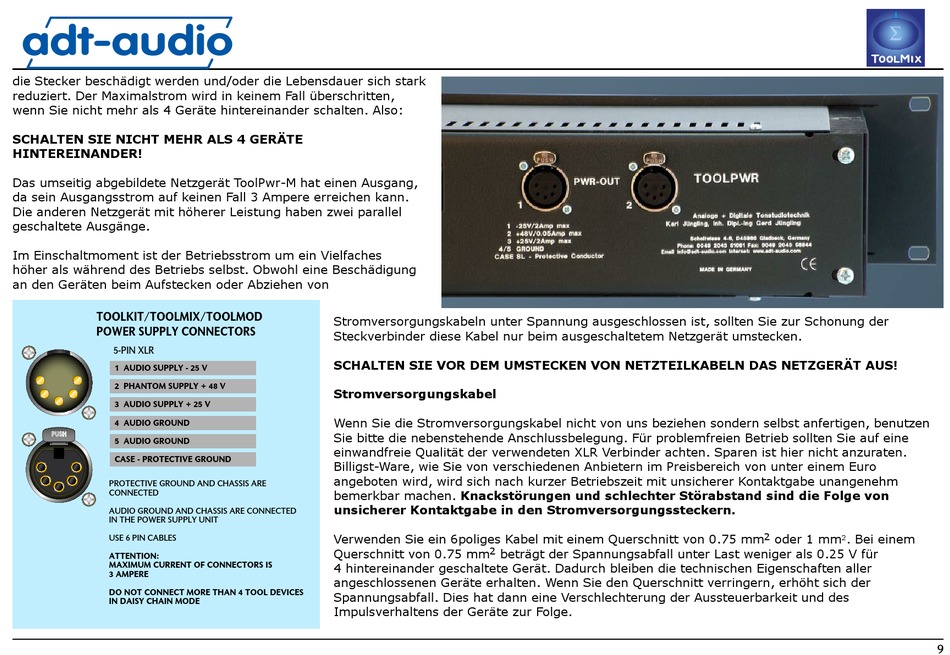

Das umseitig abgebildete Netzgerät ToolPwr-M hat einen Ausgang,
da sein Ausgangsstrom auf keinen Fall 3 Ampere erreichen kann.
Die anderen Netzgerät mit höherer Leistung haben zwei parallel
geschaltete Ausgänge.
Im Einschaltmoment ist der Betriebsstrom um ein Vielfaches
höher als während des Betriebs selbst. Obwohl eine Beschädigung
an den Geräten beim Aufstecken oder Abziehen von
TOOLKIT/TOOLMIX/TOOLMOD
POWER SUPPLY CONNECTORS
5-PIN XLR
1 AUDIO SUPPLY - 25 V
2 PHANTOM SUPPLY + 48 V
3 AUDIO SUPPLY + 25 V
4 AUDIO GROUND
5 AUDIO GROUND
CASE - PROTECTIVE GROUND
PROTECTIVE GROUND AND CHASSIS ARE
CONNECTED
AUDIO GROUND AND CHASSIS ARE CONNECTED
IN THE POWER SUPPLY UNIT
USE 6 PIN CABLES
ATTENTION:
MAXIMUM CURRENT OF CONNECTORS IS
3 AMPERE
DO NOT CONNECT MORE THAN 4 TOOL DEVICES
IN DAISY CHAIN MODE
Stromversorgungskabeln unter Spannung ausgeschlossen ist, sollten Sie zur Schonung der
Steckverbinder diese Kabel nur beim ausgeschaltetem Netzgerät umstecken.
SCHALTEN SIE VOR DEM UMSTECKEN VON NETZTEILKABELN DAS NETZGERÄT AUS!
Stromversorgungskabel
Wenn Sie die Stromversorgungskabel nicht von uns beziehen sondern selbst anfertigen, benutzen
Sie bitte die nebenstehende Anschlussbelegung. Für problemfreien Betrieb sollten Sie auf eine
einwandfreie Qualität der verwendeten XLR Verbinder achten. Sparen ist hier nicht anzuraten.
Billigst-Ware, wie Sie von verschiedenen Anbietern im Preisbereich von unter einem Euro
angeboten wird, wird sich nach kurzer Betriebszeit mit unsicherer Kontaktgabe unangenehm
bemerkbar machen. Knackstörungen und schlechter Störabstand sind die Folge von
unsicherer Kontaktgabe in den Stromversorgungssteckern.
Verwenden Sie ein 6poliges Kabel mit einem Querschnitt von 0.75 mm
2
Querschnitt von 0.75 mm
beträgt der Spannungsabfall unter Last weniger als 0.25 V für
4 hintereinander geschaltete Gerät. Dadurch bleiben die technischen Eigenschaften aller
angeschlossenen Geräte erhalten. Wenn Sie den Querschnitt verringern, erhöht sich der
Spannungsabfall. Dies hat dann eine Verschlechterung der Aussteuerbarkeit und des
Impulsverhaltens der Geräte zur Folge.
2
oder 1 mm
. Bei einem
2
9
