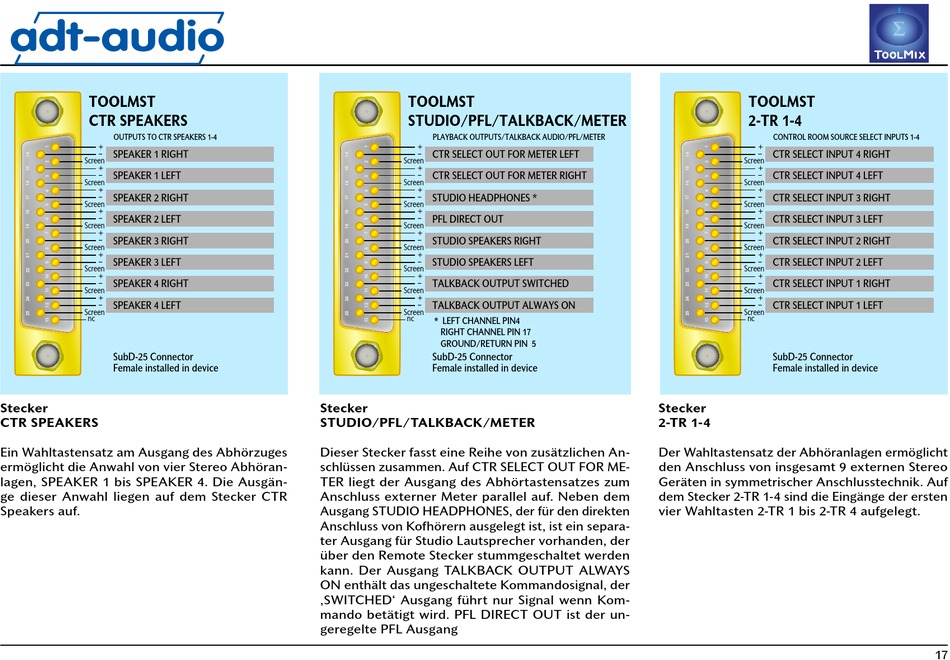

adt-audio
TOOLMST
CTR SPEAKERS
OUTPUTS TO CTR SPEAKERS 1-4
+
SPEAKER 1 RIGHT
-
Screen
+
-
SPEAKER 1 LEFT
Screen
+
-
SPEAKER 2 RIGHT
Screen
+
-
SPEAKER 2 LEFT
Screen
+
SPEAKER 3 RIGHT
-
Screen
+
SPEAKER 3 LEFT
-
Screen
+
SPEAKER 4 RIGHT
-
Screen
+
SPEAKER 4 LEFT
-
Screen
nc
SubD-25 Connector
Female installed in device
Stecker
CTR SPEAKERS
Ein Wahltastensatz am Ausgang des Abhörzuges
ermöglicht die Anwahl von vier Stereo Abhöran-
lagen, SPEAKER 1 bis SPEAKER 4. Die Ausgän-
ge dieser Anwahl liegen auf dem Stecker CTR
Speakers auf.
TOOLMST
STUDIO/PFL/TALKBACK/METER
PLAYBACK OUTPUTS/TALKBACK AUDIO/PFL/METER
+
CTR SELECT OUT FOR METER LEFT
-
Screen
+
-
CTR SELECT OUT FOR METER RIGHT
Screen
+
-
STUDIO HEADPHONES *
Screen
+
-
PFL DIRECT OUT
Screen
+
STUDIO SPEAKERS RIGHT
-
Screen
+
STUDIO SPEAKERS LEFT
-
Screen
+
TALKBACK OUTPUT SWITCHED
-
Screen
+
TALKBACK OUTPUT ALWAYS ON
-
Screen
nc
* LEFT CHANNEL PIN4
RIGHT CHANNEL PIN 17
GROUND/RETURN PIN 5
SubD-25 Connector
Female installed in device
Stecker
STUDIO/PFL/TALKBACK/METER
Dieser Stecker fasst eine Reihe von zusätzlichen An-
schlüssen zusammen. Auf CTR SELECT OUT FOR ME-
TER liegt der Ausgang des Abhörtastensatzes zum
Anschluss externer Meter parallel auf. Neben dem
Ausgang STUDIO HEADPHONES, der für den direkten
Anschluss von Kofhörern ausgelegt ist, ist ein separa-
ter Ausgang für Studio Lautsprecher vorhanden, der
über den Remote Stecker stummgeschaltet werden
kann. Der Ausgang TALKBACK OUTPUT ALWAYS
ON enthält das ungeschaltete Kommandosignal, der
‚SWITCHED' Ausgang führt nur Signal wenn Kom-
mando betätigt wird. PFL DIRECT OUT ist der un-
geregelte PFL Ausgang
TOOLMST
2-TR 1-4
CONTROL ROOM SOURCE SELECT INPUTS 1-4
+
CTR SELECT INPUT 4 RIGHT
-
Screen
+
-
CTR SELECT INPUT 4 LEFT
Screen
+
-
CTR SELECT INPUT 3 RIGHT
Screen
+
-
CTR SELECT INPUT 3 LEFT
Screen
+
CTR SELECT INPUT 2 RIGHT
-
Screen
+
CTR SELECT INPUT 2 LEFT
-
Screen
+
CTR SELECT INPUT 1 RIGHT
-
Screen
+
CTR SELECT INPUT 1 LEFT
-
Screen
nc
SubD-25 Connector
Female installed in device
Stecker
2-TR 1-4
Der Wahltastensatz der Abhöranlagen ermöglicht
den Anschluss von insgesamt 9 externen Stereo
Geräten in symmetrischer Anschlusstechnik. Auf
dem Stecker 2-TR 1-4 sind die Eingänge der ersten
vier Wahltasten 2-TR 1 bis 2-TR 4 aufgelegt.
17
