adt-audio
Anschluss der Stromversorgung

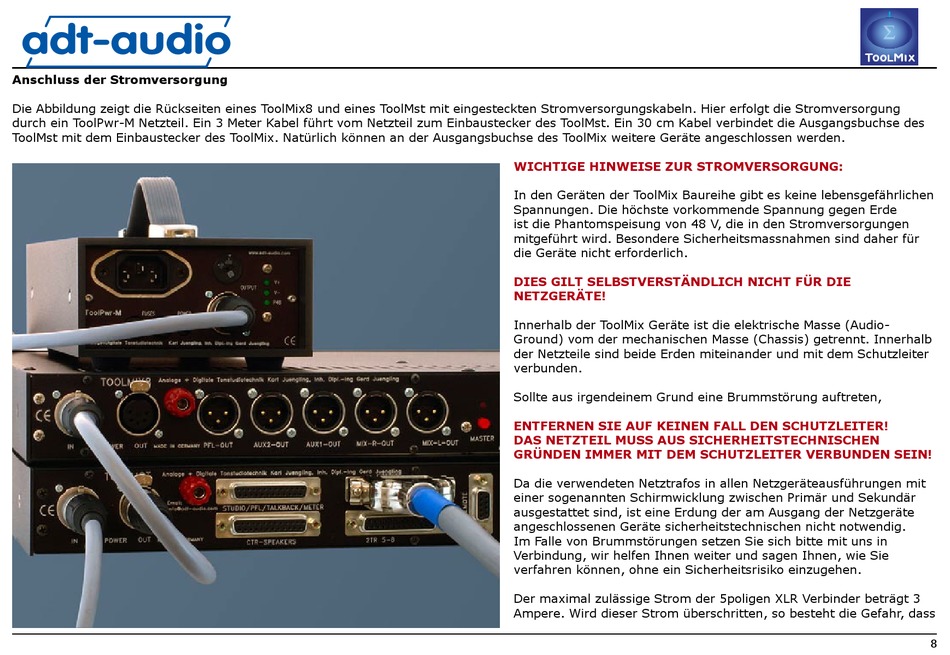

Die Abbildung zeigt die Rückseiten eines ToolMix8 und eines ToolMst mit eingesteckten Stromversorgungskabeln. Hier erfolgt die Stromversorgung
durch ein ToolPwr-M Netzteil. Ein 3 Meter Kabel führt vom Netzteil zum Einbaustecker des ToolMst. Ein 30 cm Kabel verbindet die Ausgangsbuchse des
ToolMst mit dem Einbaustecker des ToolMix. Natürlich können an der Ausgangsbuchse des ToolMix weitere Geräte angeschlossen werden.
WICHTIGE HINWEISE ZUR STROMVERSORGUNG:
In den Geräten der ToolMix Baureihe gibt es keine lebensgefährlichen
Spannungen. Die höchste vorkommende Spannung gegen Erde
ist die Phantomspeisung von 48 V, die in den Stromversorgungen
mitgeführt wird. Besondere Sicherheitsmassnahmen sind daher für
die Geräte nicht erforderlich.
DIES GILT SELBSTVERSTÄNDLICH NICHT FÜR DIE
NETZGERÄTE!
Innerhalb der ToolMix Geräte ist die elektrische Masse (Audio-
Ground) vom der mechanischen Masse (Chassis) getrennt. Innerhalb
der Netzteile sind beide Erden miteinander und mit dem Schutzleiter
verbunden.
Sollte aus irgendeinem Grund eine Brummstörung auftreten,
ENTFERNEN SIE AUF KEINEN FALL DEN SCHUTZLEITER!
DAS NETZTEIL MUSS AUS SICHERHEITSTECHNISCHEN
GRÜNDEN IMMER MIT DEM SCHUTZLEITER VERBUNDEN SEIN!
Da die verwendeten Netztrafos in allen Netzgeräteausführungen mit
einer sogenannten Schirmwicklung zwischen Primär und Sekundär
ausgestattet sind, ist eine Erdung der am Ausgang der Netzgeräte
angeschlossenen Geräte sicherheitstechnischen nicht notwendig.
Im Falle von Brummstörungen setzen Sie sich bitte mit uns in
Verbindung, wir helfen Ihnen weiter und sagen Ihnen, wie Sie
verfahren können, ohne ein Sicherheitsrisiko einzugehen.
Der maximal zulässige Strom der 5poligen XLR Verbinder beträgt 3
Ampere. Wird dieser Strom überschritten, so besteht die Gefahr, dass
8
