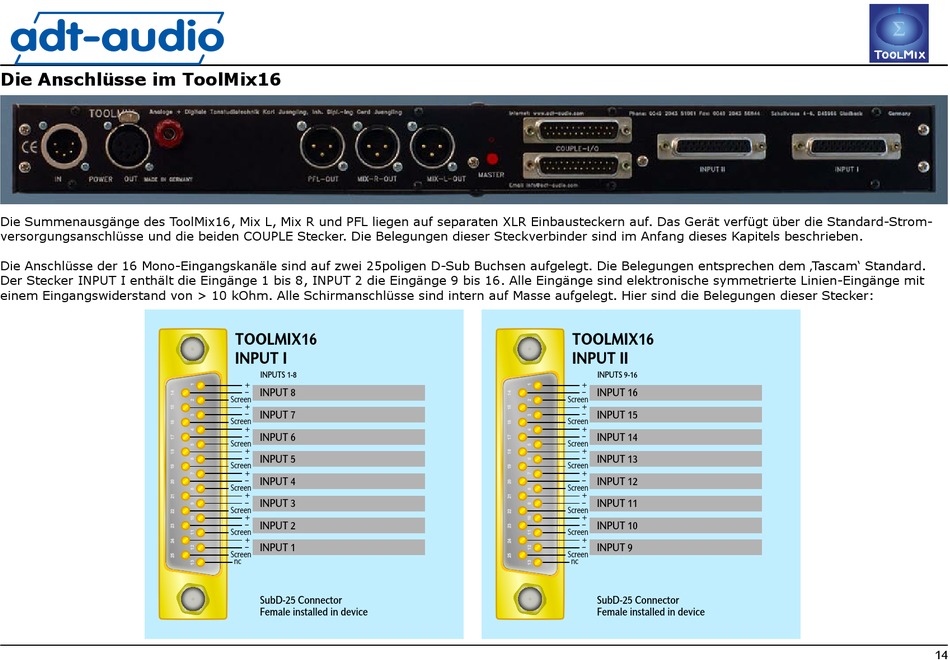

Die Anschlüsse im ToolMix16
Die Summenausgänge des ToolMix16, Mix L, Mix R und PFL liegen auf separaten XLR Einbausteckern auf. Das Gerät verfügt über die Standard-Strom-
versorgungsanschlüsse und die beiden COUPLE Stecker. Die Belegungen dieser Steckverbinder sind im Anfang dieses Kapitels beschrieben.
Die Anschlüsse der 16 Mono-Eingangskanäle sind auf zwei 25poligen D-Sub Buchsen aufgelegt. Die Belegungen entsprechen dem ‚Tascam' Standard.
Der Stecker INPUT I enthält die Eingänge 1 bis 8, INPUT 2 die Eingänge 9 bis 16. Alle Eingänge sind elektronische symmetrierte Linien-Eingänge mit
einem Eingangswiderstand von > 10 kOhm. Alle Schirmanschlüsse sind intern auf Masse aufgelegt. Hier sind die Belegungen dieser Stecker:
TOOLMIX16
INPUT I
INPUTS 1-8
+
INPUT 8
-
Screen
+
-
INPUT 7
Screen
+
INPUT 6
-
Screen
+
-
INPUT 5
Screen
+
INPUT 4
-
Screen
+
INPUT 3
-
Screen
+
INPUT 2
-
Screen
+
INPUT 1
-
Screen
nc
SubD-25 Connector
Female installed in device
TOOLMIX16
INPUT II
INPUTS 9-16
+
INPUT 16
-
Screen
+
-
INPUT 15
Screen
+
INPUT 14
-
Screen
+
-
INPUT 13
Screen
+
INPUT 12
-
Screen
+
INPUT 11
-
Screen
+
INPUT 10
-
Screen
+
INPUT 9
-
Screen
nc
SubD-25 Connector
Female installed in device
14
