adt-audio
ToolMix16
Im Gegensatz zum ToolMix8 besitzt der ToolMix16 16 Mono Eingänge, die jedoch nicht über Inserts, Eingangsregler und Aux-Wege verfügen. Der für diese
Bedienelemente benutzte Platz wurde beim ToolMix 16 für die Verdopplung der Kanalzahl verwendet. Alle Eingänge sind identisch ausgeführt. Der Eingang ist
elektronisch symmetriert und kann Eingangspegel von mehr als + 30 dBu verarbeiten. Regler, Peak-Present LED und die PFL Schaltung werden parallel vom Ausgang des
Eingangsverstärker angesteuert. Die Peak-Present LED ist als Mehrfarben-Leuchtdiode ausgelegt, die mit grüner Farbe ein Eingangssignal von mehr als -20 dB anzeigt
und bei 0 dB auf gelb umfärbt. Mit steigendem Pegel verändert sich die Farbe über orange nach rot. Bei Rot ist noch ein Headroom von etwa 5 dB vorhanden. Das

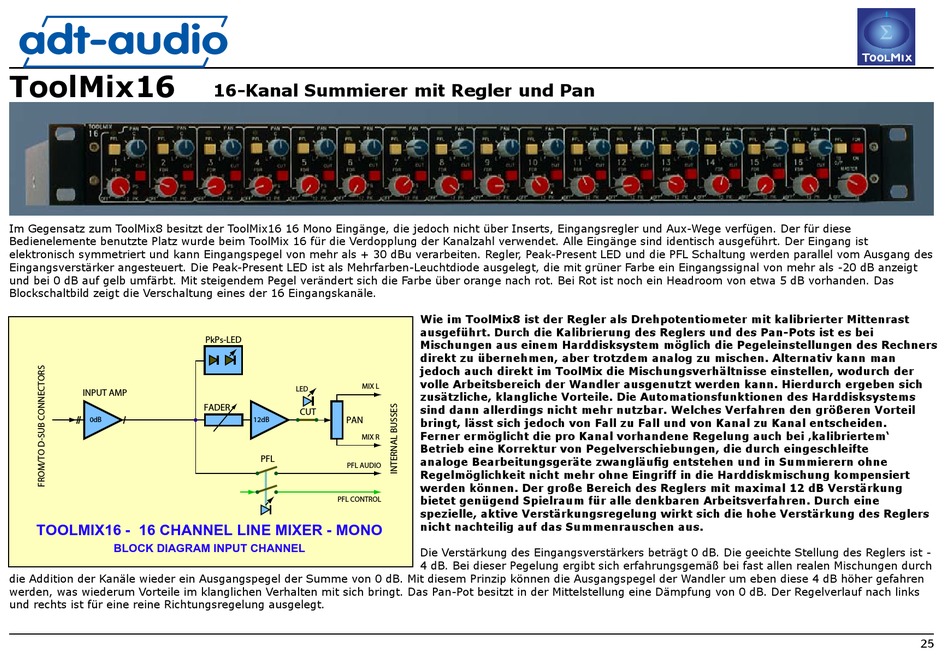

Blockschaltbild zeigt die Verschaltung eines der 16 Eingangskanäle.
INPUT AMP
0dB
TOOLMIX16 - 16 CHANNEL LINE MIXER - MONO
BLOCK DIAGRAM INPUT CHANNEL
die Addition der Kanäle wieder ein Ausgangspegel der Summe von 0 dB. Mit diesem Prinzip können die Ausgangspegel der Wandler um eben diese 4 dB höher gefahren
werden, was wiederum Vorteile im klanglichen Verhalten mit sich bringt. Das Pan-Pot besitzt in der Mittelstellung eine Dämpfung von 0 dB. Der Regelverlauf nach links
und rechts ist für eine reine Richtungsregelung ausgelegt.
16-Kanal Summierer mit Regler und Pan
PkPs-LED
MIX L
LED
FADER
CUT
PAN
12dB
MIX R
PFL
PFL AUDIO
PFL CONTROL
Wie im ToolMix8 ist der Regler als Drehpotentiometer mit kalibrierter Mittenrast
ausgeführt. Durch die Kalibrierung des Reglers und des Pan-Pots ist es bei
Mischungen aus einem Harddisksystem möglich die Pegeleinstellungen des Rechners
direkt zu übernehmen, aber trotzdem analog zu mischen. Alternativ kann man
jedoch auch direkt im ToolMix die Mischungsverhältnisse einstellen, wodurch der
volle Arbeitsbereich der Wandler ausgenutzt werden kann. Hierdurch ergeben sich
zusätzliche, klangliche Vorteile. Die Automationsfunktionen des Harddisksystems
sind dann allerdings nicht mehr nutzbar. Welches Verfahren den größeren Vorteil
bringt, lässt sich jedoch von Fall zu Fall und von Kanal zu Kanal entscheiden.
Ferner ermöglicht die pro Kanal vorhandene Regelung auch bei ‚kalibriertem'
Betrieb eine Korrektur von Pegelverschiebungen, die durch eingeschleifte
analoge Bearbeitungsgeräte zwangläufig entstehen und in Summierern ohne
Regelmöglichkeit nicht mehr ohne Eingriff in die Harddiskmischung kompensiert
werden können. Der große Bereich des Reglers mit maximal 12 dB Verstärkung
bietet genügend Spielraum für alle denkbaren Arbeitsverfahren. Durch eine
spezielle, aktive Verstärkungsregelung wirkt sich die hohe Verstärkung des Reglers
nicht nachteilig auf das Summenrauschen aus.
Die Verstärkung des Eingangsverstärkers beträgt 0 dB. Die geeichte Stellung des Reglers ist -
4 dB. Bei dieser Pegelung ergibt sich erfahrungsgemäß bei fast allen realen Mischungen durch
25
