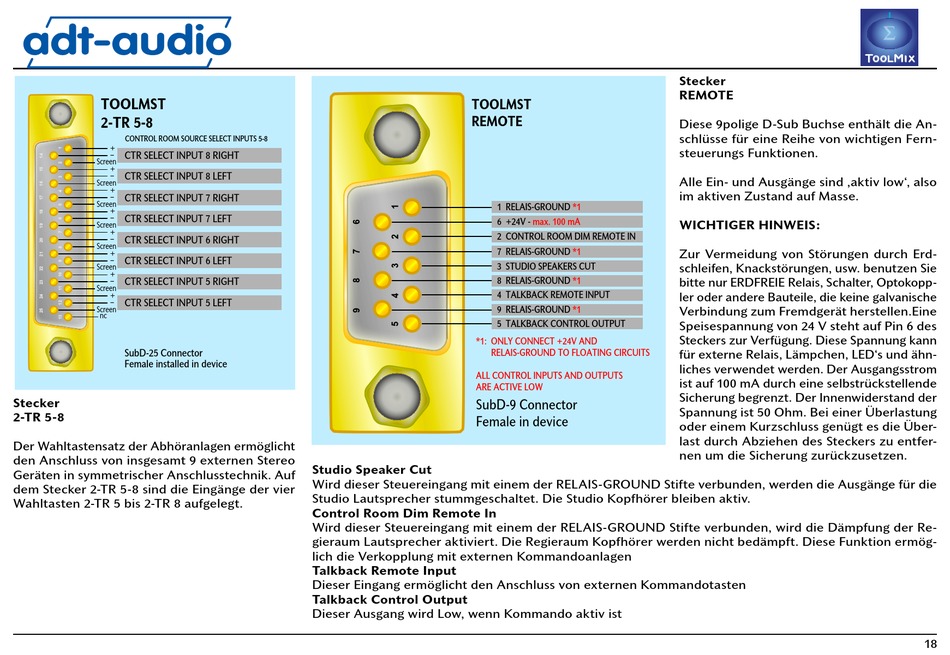

adt-audio
TOOLMST
2-TR 5-8
CONTROL ROOM SOURCE SELECT INPUTS 5-8
+
CTR SELECT INPUT 8 RIGHT
-
Screen
+
CTR SELECT INPUT 8 LEFT
-
Screen
+
-
CTR SELECT INPUT 7 RIGHT
Screen
+
CTR SELECT INPUT 7 LEFT
-
Screen
+
-
CTR SELECT INPUT 6 RIGHT
Screen
+
-
CTR SELECT INPUT 6 LEFT
Screen
+
-
CTR SELECT INPUT 5 RIGHT
Screen
+
-
CTR SELECT INPUT 5 LEFT
Screen
nc
SubD-25 Connector
Female installed in device
Stecker
2-TR 5-8
Der Wahltastensatz der Abhöranlagen ermöglicht
den Anschluss von insgesamt 9 externen Stereo
Geräten in symmetrischer Anschlusstechnik. Auf
dem Stecker 2-TR 5-8 sind die Eingänge der vier
Wahltasten 2-TR 5 bis 2-TR 8 aufgelegt.
TOOLMST
REMOTE
*1: ONLY CONNECT +24V AND
RELAIS-GROUND TO FLOATING CIRCUITS
ALL CONTROL INPUTS AND OUTPUTS
ARE ACTIVE LOW
SubD-9 Connector
Female in device
Studio Speaker Cut
Wird dieser Steuereingang mit einem der RELAIS-GROUND Stifte verbunden, werden die Ausgänge für die
Studio Lautsprecher stummgeschaltet. Die Studio Kopfhörer bleiben aktiv.
Control Room Dim Remote In
Wird dieser Steuereingang mit einem der RELAIS-GROUND Stifte verbunden, wird die Dämpfung der Re-
gieraum Lautsprecher aktiviert. Die Regieraum Kopfhörer werden nicht bedämpft. Diese Funktion ermög-
lich die Verkopplung mit externen Kommandoanlagen
Talkback Remote Input
Dieser Eingang ermöglicht den Anschluss von externen Kommandotasten
Talkback Control Output
Dieser Ausgang wird Low, wenn Kommando aktiv ist
1 RELAIS-GROUND
*1
6 +24V -
max. 100 mA
2 CONTROL ROOM DIM REMOTE IN
7 RELAIS-GROUND
*1
3 STUDIO SPEAKERS CUT
8 RELAIS-GROUND
*1
4 TALKBACK REMOTE INPUT
9 RELAIS-GROUND
*1
5 TALKBACK CONTROL OUTPUT
Stecker
REMOTE
Diese 9polige D-Sub Buchse enthält die An-
schlüsse für eine Reihe von wichtigen Fern-
steuerungs Funktionen.
Alle Ein- und Ausgänge sind ‚aktiv low', also
im aktiven Zustand auf Masse.
WICHTIGER HINWEIS:
Zur Vermeidung von Störungen durch Erd-
schleifen, Knackstörungen, usw. benutzen Sie
bitte nur ERDFREIE Relais, Schalter, Optokopp-
ler oder andere Bauteile, die keine galvanische
Verbindung zum Fremdgerät herstellen.Eine
Speisespannung von 24 V steht auf Pin 6 des
Steckers zur Verfügung. Diese Spannung kann
für externe Relais, Lämpchen, LED's und ähn-
liches verwendet werden. Der Ausgangsstrom
ist auf 100 mA durch eine selbstrückstellende
Sicherung begrenzt. Der Innenwiderstand der
Spannung ist 50 Ohm. Bei einer Überlastung
oder einem Kurzschluss genügt es die Über-
last durch Abziehen des Steckers zu entfer-
nen um die Sicherung zurückzusetzen.
18
