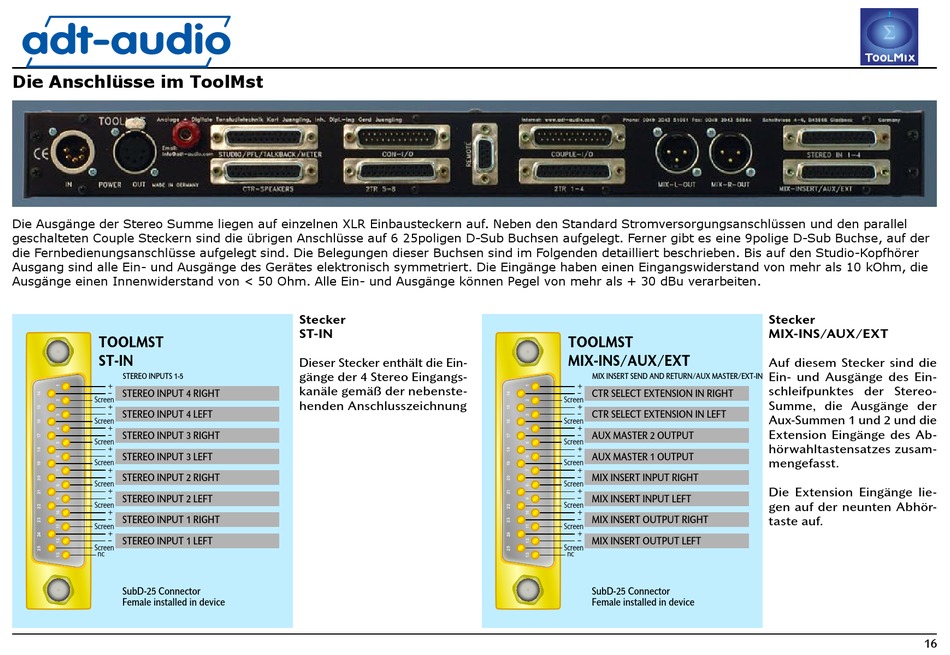

Die Anschlüsse im ToolMst
Die Ausgänge der Stereo Summe liegen auf einzelnen XLR Einbausteckern auf. Neben den Standard Stromversorgungsanschlüssen und den parallel
geschalteten Couple Steckern sind die übrigen Anschlüsse auf 6 25poligen D-Sub Buchsen aufgelegt. Ferner gibt es eine 9polige D-Sub Buchse, auf der
die Fernbedienungsanschlüsse aufgelegt sind. Die Belegungen dieser Buchsen sind im Folgenden detailliert beschrieben. Bis auf den Studio-Kopfhörer
Ausgang sind alle Ein- und Ausgänge des Gerätes elektronisch symmetriert. Die Eingänge haben einen Eingangswiderstand von mehr als 10 kOhm, die
Ausgänge einen Innenwiderstand von < 50 Ohm. Alle Ein- und Ausgänge können Pegel von mehr als + 30 dBu verarbeiten.
TOOLMST
ST-IN
STEREO INPUTS 1-5
+
-
STEREO INPUT 4 RIGHT
Screen
+
-
STEREO INPUT 4 LEFT
Screen
+
-
STEREO INPUT 3 RIGHT
Screen
+
-
STEREO INPUT 3 LEFT
Screen
+
STEREO INPUT 2 RIGHT
-
Screen
+
STEREO INPUT 2 LEFT
-
Screen
+
STEREO INPUT 1 RIGHT
-
Screen
+
STEREO INPUT 1 LEFT
-
Screen
nc
SubD-25 Connector
Female installed in device
Stecker
ST-IN
Dieser Stecker enthält die Ein-
gänge der 4 Stereo Eingangs-
kanäle gemäß der nebenste-
henden Anschlusszeichnung
TOOLMST
MIX-INS/AUX/EXT
MIX INSERT SEND AND RETURN/AUX MASTER/EXT-IN
+
-
CTR SELECT EXTENSION IN RIGHT
Screen
+
-
CTR SELECT EXTENSION IN LEFT
Screen
+
-
AUX MASTER 2 OUTPUT
Screen
+
-
AUX MASTER 1 OUTPUT
Screen
+
MIX INSERT INPUT RIGHT
-
Screen
+
MIX INSERT INPUT LEFT
-
Screen
+
MIX INSERT OUTPUT RIGHT
-
Screen
+
MIX INSERT OUTPUT LEFT
-
Screen
nc
SubD-25 Connector
Female installed in device
Stecker
MIX-INS/AUX/EXT
Auf diesem Stecker sind die
Ein- und Ausgänge des Ein-
schleifpunktes der Stereo-
Summe, die Ausgänge der
Aux-Summen 1 und 2 und die
Extension Eingänge des Ab-
hörwahltastensatzes zusam-
mengefasst.
Die Extension Eingänge lie-
gen auf der neunten Abhör-
taste auf.
