werden können. Der große Bereich des Reglers mit maximal 12 dB Verstärkung
bietet genügend Spielraum für alle denkbaren Arbeitsverfahren. Durch eine
spezielle, aktive Verstärkungsregelung wirkt sich die hohe Verstärkung des Reglers
nicht nachteilig auf das Summenrauschen aus.
Die Verstärkung in der kalibrierten Stellung des Eingangsverstärkers ist 0 dB. Die geeichte
Stellung des Reglers ist - 4 dB. Bei dieser Pegelung ergibt sich erfahrungsgemäß bei fast
allen realen Mischungen durch die Addition der Kanäle wieder ein Ausgangspegel der Summe
von 0 dB. Mit diesem Prinzip können die Ausgangspegel der Wandler um eben diese 4 dB
höher gefahren werden, was wiederum Vorteile im klanglichen Verhalten mit sich bringt.
Das Pan-Pot besitzt in der Mittelstellung eine Dämpfung von 0 dB. Der Regelverlauf nach
links und rechts ist für eine reine Richtungsregelung ausgelegt. Die CUT Taste schaltet den gesamten Kanal, nicht jedoch Aux-Wege und PFL stumm. Die nebenstehende
Abbildung zeigt die Bedienelemente des Kanals 8 und des Summenreglers. Die symmetrischen, gepufferten Kanalausgänge werden hinter Regler, aber vor der CUT Taste
CHANNEL OUT
FROM
PkPs-LED
ANALOG
PREAMP
INPUT AMP
+
±20dB
PROCESSING
INSERT
FADER
TO
AUX1
DAW
INSERT OUT
INPUT
AUX2
FROM
INSERT IN
DAW
INPUT

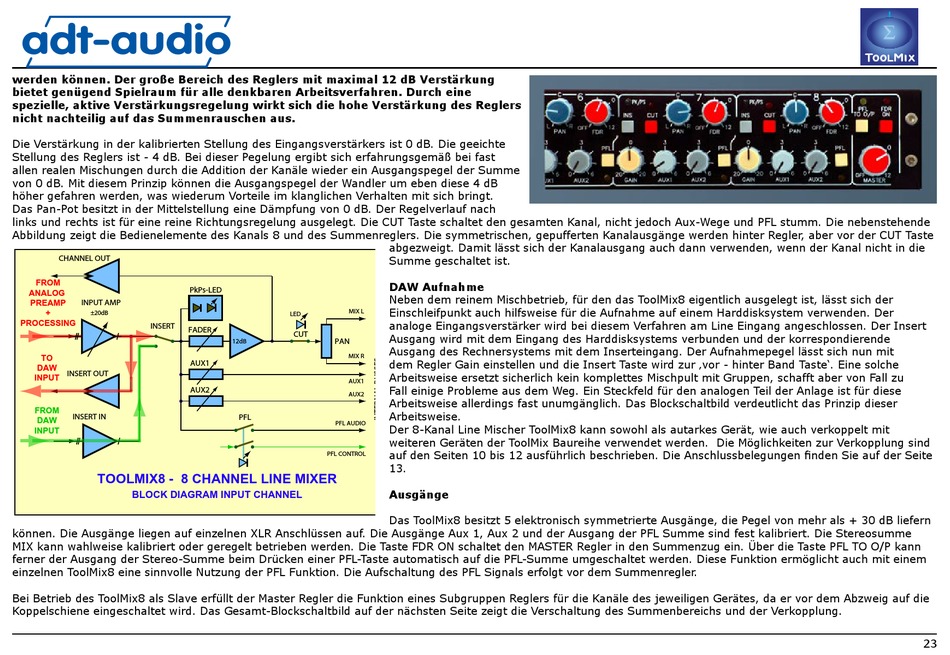

TOOLMIX8 - 8 CHANNEL LINE MIXER
BLOCK DIAGRAM INPUT CHANNEL
können. Die Ausgänge liegen auf einzelnen XLR Anschlüssen auf. Die Ausgänge Aux 1, Aux 2 und der Ausgang der PFL Summe sind fest kalibriert. Die Stereosumme
MIX kann wahlweise kalibriert oder geregelt betrieben werden. Die Taste FDR ON schaltet den MASTER Regler in den Summenzug ein. Über die Taste PFL TO O/P kann
ferner der Ausgang der Stereo-Summe beim Drücken einer PFL-Taste automatisch auf die PFL-Summe umgeschaltet werden. Diese Funktion ermöglicht auch mit einem
einzelnen ToolMix8 eine sinnvolle Nutzung der PFL Funktion. Die Aufschaltung des PFL Signals erfolgt vor dem Summenregler.
Bei Betrieb des ToolMix8 als Slave erfüllt der Master Regler die Funktion eines Subgruppen Reglers für die Kanäle des jeweiligen Gerätes, da er vor dem Abzweig auf die
Koppelschiene eingeschaltet wird. Das Gesamt-Blockschaltbild auf der nächsten Seite zeigt die Verschaltung des Summenbereichs und der Verkopplung.
abgezweigt. Damit lässt sich der Kanalausgang auch dann verwenden, wenn der Kanal nicht in die
Summe geschaltet ist.
DAW Aufnahme
Neben dem reinem Mischbetrieb, für den das ToolMix8 eigentlich ausgelegt ist, lässt sich der
Einschleifpunkt auch hilfsweise für die Aufnahme auf einem Harddisksystem verwenden. Der
MIX L
LED
analoge Eingangsverstärker wird bei diesem Verfahren am Line Eingang angeschlossen. Der Insert
CUT
Ausgang wird mit dem Eingang des Harddisksystems verbunden und der korrespondierende
12dB
PAN
Ausgang des Rechnersystems mit dem Inserteingang. Der Aufnahmepegel lässt sich nun mit
MIX R
dem Regler Gain einstellen und die Insert Taste wird zur ‚vor - hinter Band Taste'. Eine solche
Arbeitsweise ersetzt sicherlich kein komplettes Mischpult mit Gruppen, schafft aber von Fall zu
AUX1
Fall einige Probleme aus dem Weg. Ein Steckfeld für den analogen Teil der Anlage ist für diese
AUX2
Arbeitsweise allerdings fast unumgänglich. Das Blockschaltbild verdeutlicht das Prinzip dieser
Arbeitsweise.
PFL
PFL AUDIO
Der 8-Kanal Line Mischer ToolMix8 kann sowohl als autarkes Gerät, wie auch verkoppelt mit
weiteren Geräten der ToolMix Baureihe verwendet werden. Die Möglichkeiten zur Verkopplung sind
auf den Seiten 10 bis 12 ausführlich beschrieben. Die Anschlussbelegungen finden Sie auf der Seite
PFL CONTROL
13.
Ausgänge
Das ToolMix8 besitzt 5 elektronisch symmetrierte Ausgänge, die Pegel von mehr als + 30 dB liefern
