adt-audio
TOOLMST
CONSOLE
EXTERNAL TOOLMOD CONSOLE TO TOOLMST
+
CONSOLE MIX OUT L BALANCED
-
Screen
+
CONSOLE MIX OUT R BALANCED
-
Screen
+
-
CONSOLE PFL AUDIO UNBALANCED
Screen
+
CONSOLE PFL CONTROL BUS
-
Screen
+
-
CONSOLE AUX1 UNBALANCED
Screen
+
-
CONSOLE AUX2 UNBALANCED
Screen
+
-
CONSOLE MIX L UNBALANCED
Screen
+
-
CONSOLE MIX R UNBALANCED
Screen
nc
SubD-25 Connector
Male installed in device
nischen Manual Ihres Gerätes. Sollten Ihnen diese Unterlagen nicht vorliegen, können Sie sie bei uns anfordern. (support@adt-audio.com oder Telefon:
0049 2043 51061)
Hier ist eine kurze Beschreibung welche Änderungen erforderlich sind und welche Anschlüsse des CONSOLE Steckers danach welche Funkti-
onen haben:
Couple Stecker
Wenn der Couple Stecker für die Verwendung der Stereo-Eingänge des ToolMst benutzt werden soll, muss eine Reihe von Jumpern im Gerät umgesteckt
werden, die die internen Summenverstärker vom Couple Stecker trennen, die interne Stereosumme und die PFL-Summe der Stereo-Eingänge jedoch auf-
legen. DieJumper JU11 bis JU14 sind Jumper mit 3 Stiften, die den Stereo-Summenverstärker trennen und die interne Summenschiene auf den Koppel-
anschluss auflegen. Diese müssen so gesteckt werden, dass die Stifte 2 und 3 verbunden werden. Die Jumper JU15 bis JU19 sind mit 2 Stiften ausgeführt.
Zur Blockierung der restlichen Summenverstärker müssen diese Jumper lediglich entfernt werden. All diese Jumper befinden sich auf der - von vorn gese-
hen - linken Hauptplatine. Nach der Änderung mischen die 4 Stereo-Eingänge in die Stereo-Summe und die PFL-Summe des ToolMod-Mischpultes ein.

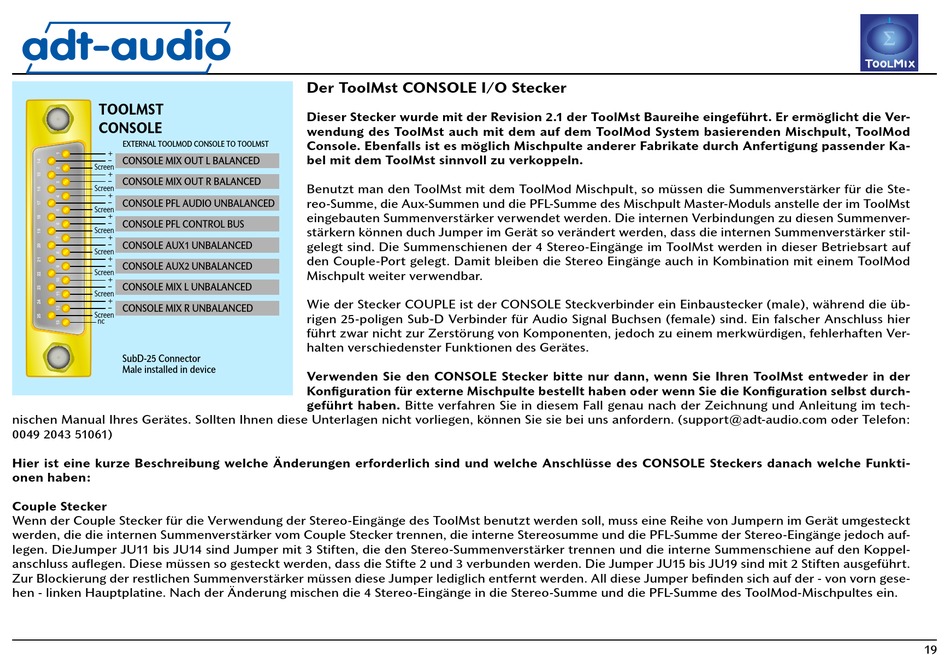

Der ToolMst CONSOLE I/O Stecker

Dieser Stecker wurde mit der Revision 2.1 der ToolMst Baureihe eingeführt. Er ermöglicht die Ver-
wendung des ToolMst auch mit dem auf dem ToolMod System basierenden Mischpult, ToolMod
Console. Ebenfalls ist es möglich Mischpulte anderer Fabrikate durch Anfertigung passender Ka-
bel mit dem ToolMst sinnvoll zu verkoppeln.
Benutzt man den ToolMst mit dem ToolMod Mischpult, so müssen die Summenverstärker für die Ste-
reo-Summe, die Aux-Summen und die PFL-Summe des Mischpult Master-Moduls anstelle der im ToolMst
eingebauten Summenverstärker verwendet werden. Die internen Verbindungen zu diesen Summenver-
stärkern können duch Jumper im Gerät so verändert werden, dass die internen Summenverstärker stil-
gelegt sind. Die Summenschienen der 4 Stereo-Eingänge im ToolMst werden in dieser Betriebsart auf
den Couple-Port gelegt. Damit bleiben die Stereo Eingänge auch in Kombination mit einem ToolMod
Mischpult weiter verwendbar.
Wie der Stecker COUPLE ist der CONSOLE Steckverbinder ein Einbaustecker (male), während die üb-
rigen 25-poligen Sub-D Verbinder für Audio Signal Buchsen (female) sind. Ein falscher Anschluss hier
führt zwar nicht zur Zerstörung von Komponenten, jedoch zu einem merkwürdigen, fehlerhaften Ver-
halten verschiedenster Funktionen des Gerätes.
Verwenden Sie den CONSOLE Stecker bitte nur dann, wenn Sie Ihren ToolMst entweder in der
Konfiguration für externe Mischpulte bestellt haben oder wenn Sie die Konfiguration selbst durch-
geführt haben. Bitte verfahren Sie in diesem Fall genau nach der Zeichnung und Anleitung im tech-

19
