ToolMod ® Pro-Audio Modulsystem
adt-audio
TM235 - Harmonics Generator

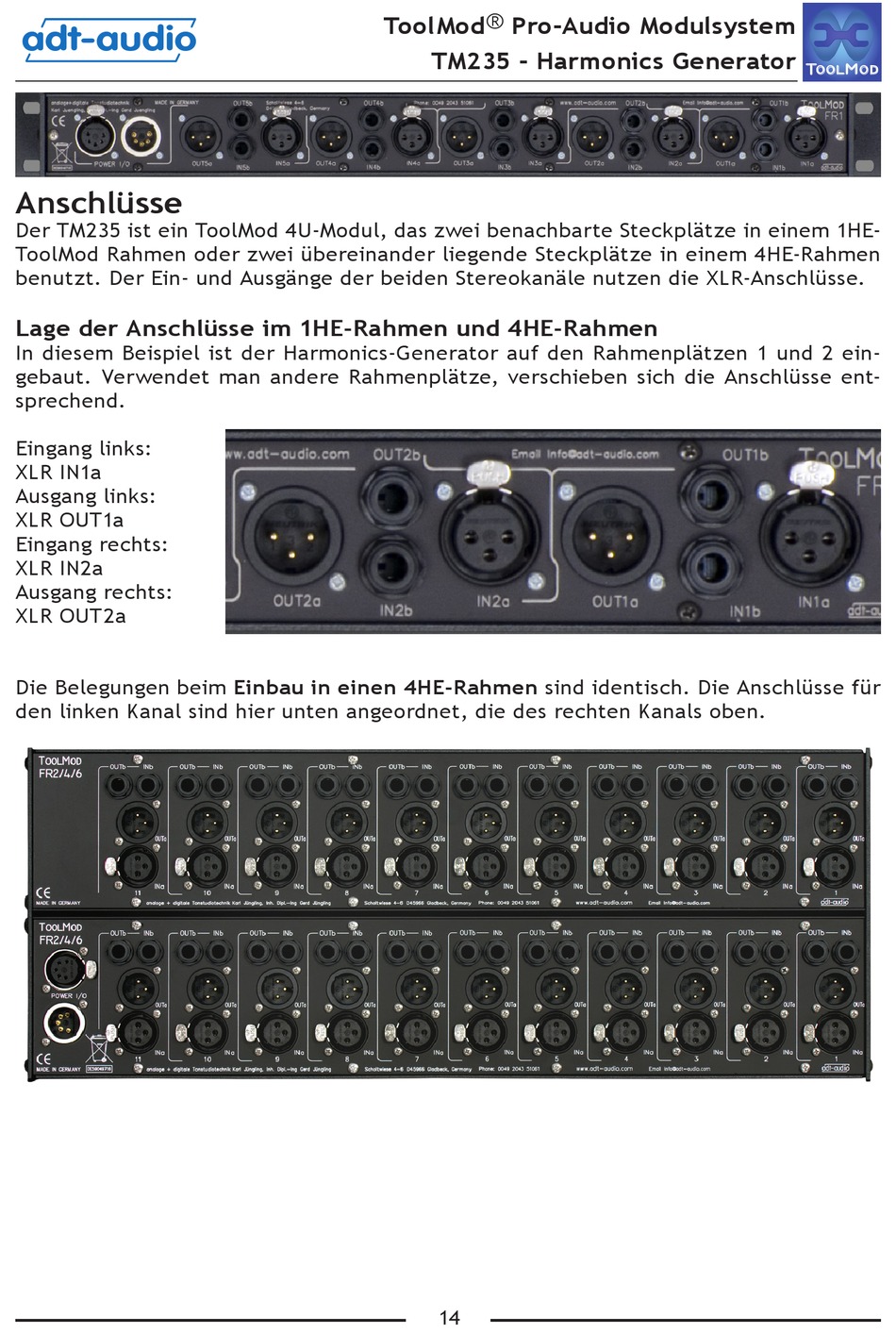

Anschlüsse
Der TM235 ist ein ToolMod 4U-Modul, das zwei benachbarte Steckplätze in einem 1HE-
ToolMod Rahmen oder zwei übereinander liegende Steckplätze in einem 4HE-Rahmen
benutzt. Der Ein- und Ausgänge der beiden Stereokanäle nutzen die XLR-Anschlüsse.
Lage der Anschlüsse im 1HE-Rahmen und 4HE-Rahmen
In diesem Beispiel ist der Harmonics-Generator auf den Rahmenplätzen 1 und 2 ein-
gebaut. Verwendet man andere Rahmenplätze, verschieben sich die Anschlüsse ent-
sprechend.
Eingang links:
XLR IN1a
Ausgang links:
XLR OUT1a
Eingang rechts:
XLR IN2a
Ausgang rechts:
XLR OUT2a
Die Belegungen beim Einbau in einen 4HE-Rahmen sind identisch. Die Anschlüsse für
den linken Kanal sind hier unten angeordnet, die des rechten Kanals oben.
14
