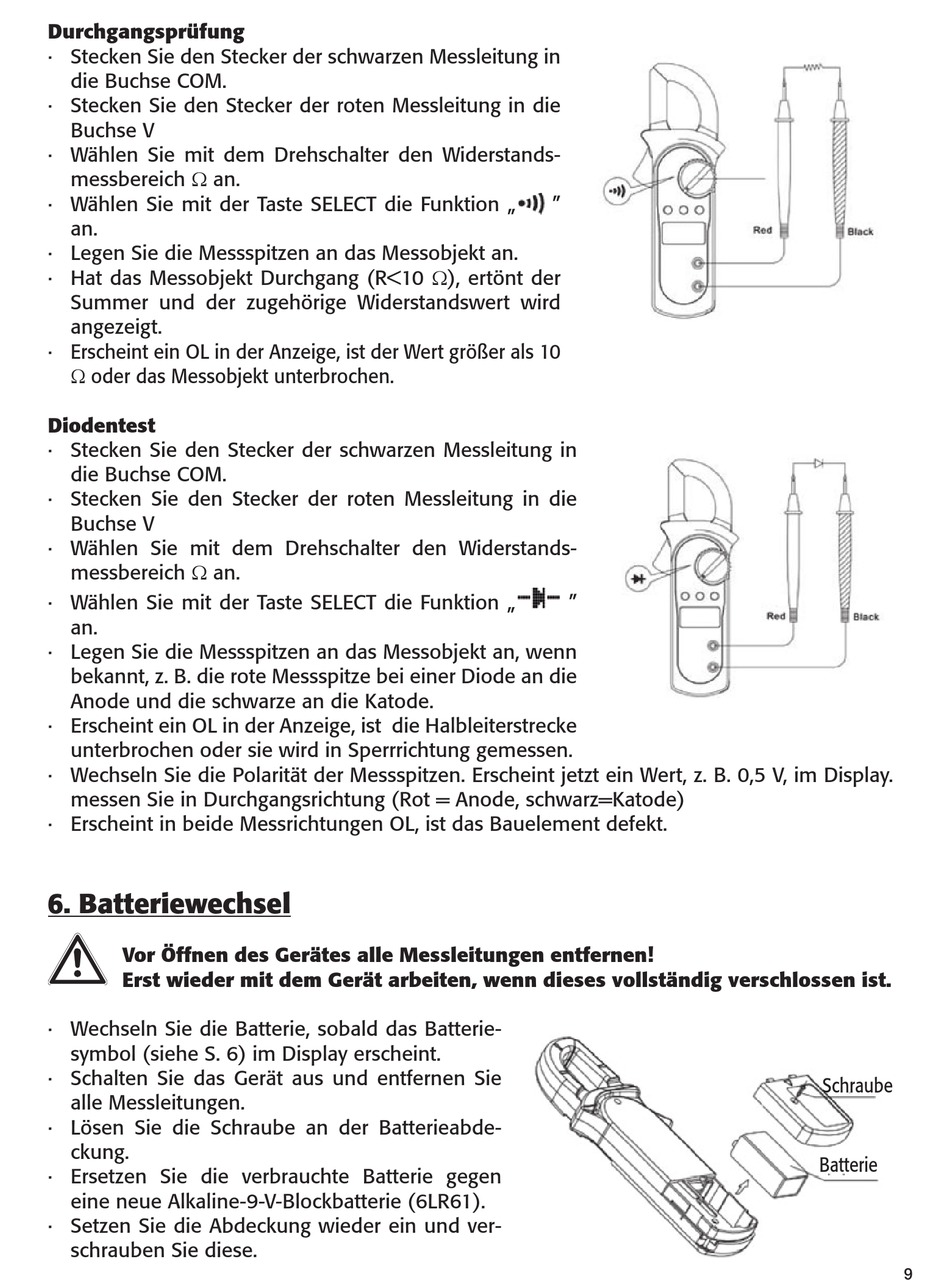

Durchgangsprüfung
· Stecken Sie den Stecker der schwarzen Messleitung in
die Buchse COM.
· Stecken Sie den Stecker der roten Messleitung in die
Buchse V
· Wählen Sie mit dem Drehschalter den Widerstands-
messbereich  an.
· Wählen Sie mit der Taste SELECT die Funktion „
an.
· Legen Sie die Messspitzen an das Messobjekt an.
· Hat das Messobjekt Durchgang (R<10 ), ertönt der
Summer und der zugehörige Widerstandswert wird
angezeigt.
· Erscheint ein OL in der Anzeige, ist der Wert größer als 10
 oder das Messobjekt unterbrochen.
Diodentest
· Stecken Sie den Stecker der schwarzen Messleitung in
die Buchse COM.
· Stecken Sie den Stecker der roten Messleitung in die
Buchse V
· Wählen Sie mit dem Drehschalter den Widerstands-
messbereich  an.
· Wählen Sie mit der Taste SELECT die Funktion „
an.
· Legen Sie die Messspitzen an das Messobjekt an, wenn
bekannt, z. B. die rote Messspitze bei einer Diode an die
Anode und die schwarze an die Katode.
· Erscheint ein OL in der Anzeige, ist die Halbleiterstrecke
unterbrochen oder sie wird in Sperrrichtung gemessen.
· Wechseln Sie die Polarität der Messspitzen. Erscheint jetzt ein Wert, z. B. 0,5 V, im Display.
messen Sie in Durchgangsrichtung (Rot = Anode, schwarz=Katode)
· Erscheint in beide Messrichtungen OL, ist das Bauelement defekt.

6. Batteriewechsel

Vor Öffnen des Gerätes alle Messleitungen entfernen!
Erst wieder mit dem Gerät arbeiten, wenn dieses vollständig verschlossen ist.
· Wechseln Sie die Batterie, sobald das Batterie-
symbol (siehe S. 6) im Display erscheint.
· Schalten Sie das Gerät aus und entfernen Sie
alle Messleitungen.
· Lösen Sie die Schraube an der Batterieabde-
ckung.
· Ersetzen Sie die verbrauchte Batterie gegen
eine neue Alkaline-9-V-Blockbatterie (6LR61).
· Setzen Sie die Abdeckung wieder ein und ver-
schrauben Sie diese.
"
"
Schraube
Batterie
