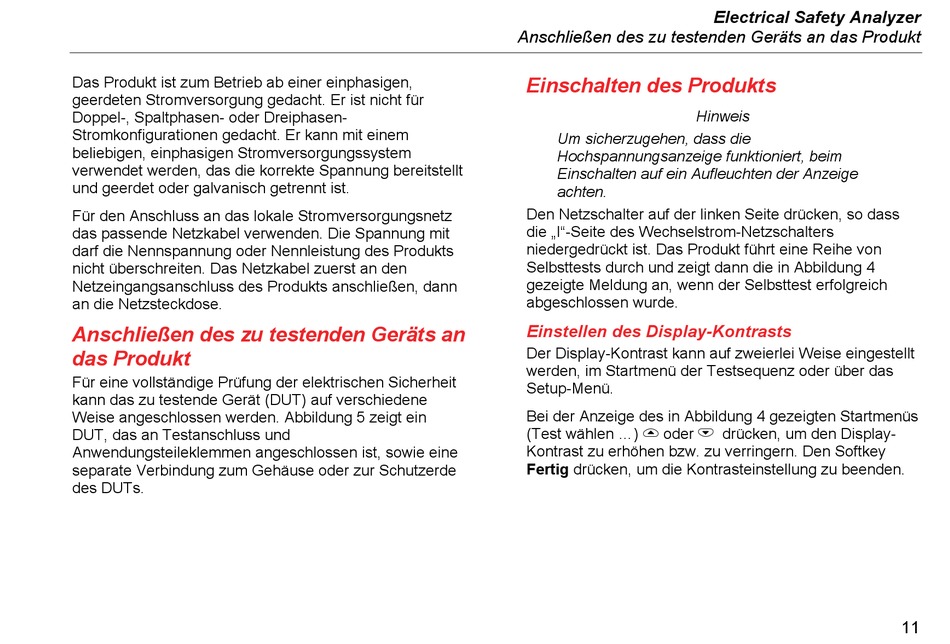

Das Produkt ist zum Betrieb ab einer einphasigen,
geerdeten Stromversorgung gedacht. Er ist nicht für
Doppel-, Spaltphasen- oder Dreiphasen-
Stromkonfigurationen gedacht. Er kann mit einem
beliebigen, einphasigen Stromversorgungssystem
verwendet werden, das die korrekte Spannung bereitstellt
und geerdet oder galvanisch getrennt ist.
Für den Anschluss an das lokale Stromversorgungsnetz
das passende Netzkabel verwenden. Die Spannung mit
darf die Nennspannung oder Nennleistung des Produkts
nicht überschreiten. Das Netzkabel zuerst an den
Netzeingangsanschluss des Produkts anschließen, dann
an die Netzsteckdose.
Anschließen des zu testenden Geräts an
das Produkt
Für eine vollständige Prüfung der elektrischen Sicherheit
kann das zu testende Gerät (DUT) auf verschiedene
Weise angeschlossen werden. Abbildung 5 zeigt ein
DUT, das an Testanschluss und
Anwendungsteileklemmen angeschlossen ist, sowie eine
separate Verbindung zum Gehäuse oder zur Schutzerde
des DUTs.
Anschließen des zu testenden Geräts an das Produkt
Einschalten des Produkts
Hinweis
Um sicherzugehen, dass die
Hochspannungsanzeige funktioniert, beim
Einschalten auf ein Aufleuchten der Anzeige
achten.
Den Netzschalter auf der linken Seite drücken, so dass
die „I"-Seite des Wechselstrom-Netzschalters
niedergedrückt ist. Das Produkt führt eine Reihe von
Selbsttests durch und zeigt dann die in Abbildung 4
gezeigte Meldung an, wenn der Selbsttest erfolgreich
abgeschlossen wurde.
Einstellen des Display-Kontrasts
Der Display-Kontrast kann auf zweierlei Weise eingestellt
werden, im Startmenü der Testsequenz oder über das
Setup-Menü.
Bei der Anzeige des in Abbildung 4 gezeigten Startmenüs
(Test wählen ...) oder drücken, um den Display-
Kontrast zu erhöhen bzw. zu verringern. Den Softkey
Fertig drücken, um die Kontrasteinstellung zu beenden.
Electrical Safety Analyzer
11
