ESA620
Erste Schritte
Neben den Funktions-Softkeys erfordert der Tester u. U.
auch die Verwendung der Navigationstasten zum
Auswählen von Parametern. Im obigen Beispiel steht das
Symbol neben der Ableitstromauswahl. Dieses Symbol
zeigt an, dass die Einstellung durch Drücken von bzw.
gesteuert wird. In diesem Beispiel wird die
Ableitstrommessung zwischen „AC+DC", „Nur AC" und
„Nur DC" umgeschaltet. Die Anwendungsteile-Anzeige
zeigt am linken Ende und am rechten Ende an. Diese
Symbole zeigen die Verwendung von und zur
Auswahl eines Anwendungsteils an.
Die drei Tasten am rechten Rand der Anzeige
() steuern die Verdrahtung des
Testanschlusses des Testers für bestimmte elektrische
Tests. Der aktuelle Zustand dieser Tasten wird am
rechten Rand der Anzeige stets angezeigt, wenn diese
Bedienelemente aktiviert sind.
Vor der Durchführung von Ableitstromtests mit dem
Tester, sollte wenn immer möglicht die Integrität der
Erdungsverbindung zwischen der Testanschlusserde des
Testers und der Schutzerde (Gehäuse) des DUT getestet
werden. Testen der DUT-Erde unter Verwendung der 2-
Draht-Methode mit 200 mA Teststrom:
1.
Sicherstellen, dass das Netzkabel des DUT am
Testanschluss des Testers eingesteckt ist.
2.
drücken, um das Widerstandsfunktionsmenü
einzublenden.
12
3.
Ein Ende einer Messleitung an die Buchse 2-WIRE
V/Ω/A anschließen.
4.
Verbinden Sie das andere Ende der Messleitung mit
der Nullanschlussbuchse oben in der Mitte des
Testers.
Hinweis
Wenn Sie die Krokodilklemme benutzen, um
einen Nullabgleich mit der Prüfleitung
durchzuführen, verwenden Sie den beiliegenden
Nullklemmen-Adapter.
5.
Den Softkey Zero Leads (Leitungen nullstellen)
drücken.
6.
Die Messleitung von der Nullabgleichklemme an das
Gehäuse der DUT bzw. die Schutzerdeverbindung
verlegen. Der Widerstand wird wie in Abbildung 6
angezeigt.

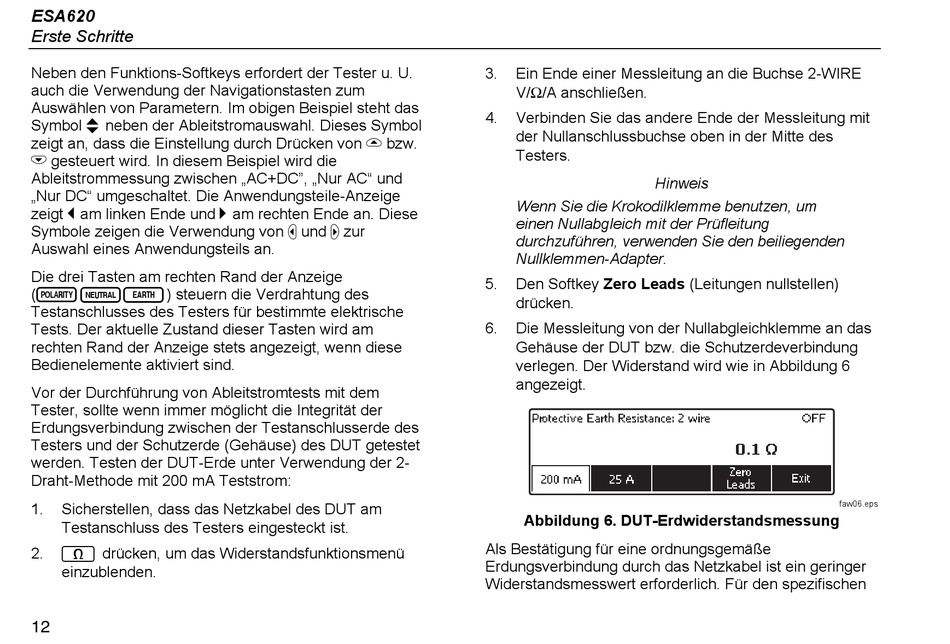

Abbildung 6. DUT-Erdwiderstandsmessung
Als Bestätigung für eine ordnungsgemäße
Erdungsverbindung durch das Netzkabel ist ein geringer
Widerstandsmesswert erforderlich. Für den spezifischen
faw06.eps
