Hinweis: Der Typ der optischen Komponente sagt nichts über die tatsächliche Kom-
munikationsgeschwindigkeit aus.
Überprüfung bei Lieferung
Zum Lieferumfang des Moduls gehört:
• RDCO-0x Modul
• Zwei Schrauben (M3×8)
• Diese Anleitung.

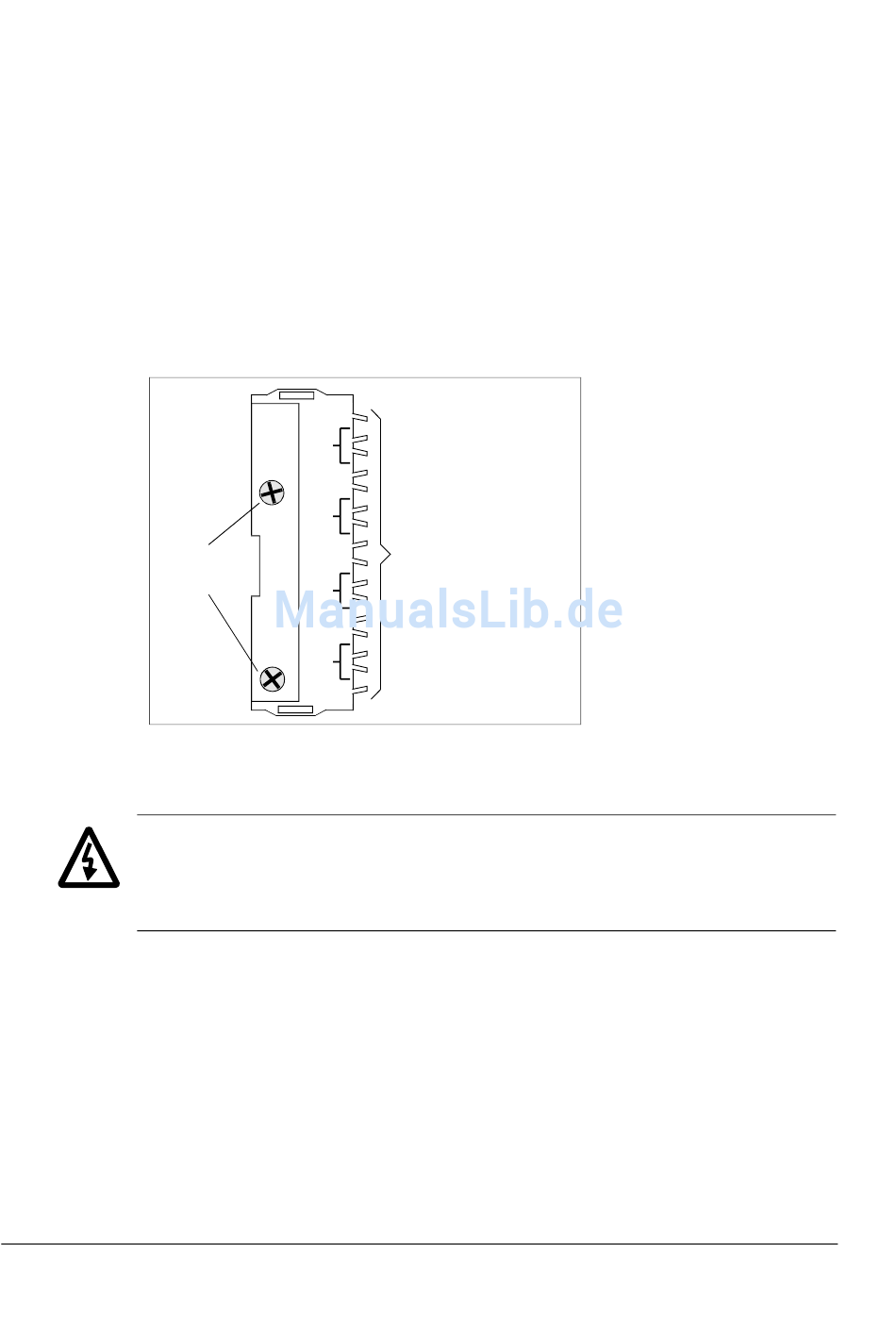

Aufbau des Moduls

Befestigungs-
schrauben

Installation

WARNUNG! Alle elektrischen Installations- und Wartungsarbeiten an dem Fre-
quenzumrichter dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
Der Antrieb und angeschlossene Einrichtungen müssen ordnungsgemäß geerdet
werden.
Arbeiten Sie nicht an einem Frequenzumrichter, der an die Spannungsversorgung
angeschlossen ist. Schalten Sie vor der Installation die Netzspannung und andere
gefährliche Spannungen (z. B. von externen Steuerstromkreisen) vom Frequenzum-
richter ab. Warten Sie nach dem Abschalten der Netzspannung stets 5 Minuten,
damit sich die Zwischenkreiskondensatoren entladen können, bevor Sie mit Arbei-
ten am Frequenzumrichter beginnen. Es wird empfohlen, mit einem Spannungs-
messgerät zu prüfen, ob der Frequenzumrichter vor Beginn der Arbeiten tatsächlich
spannungsfrei ist.
Innerhalb des Frequenzumrichters können gefährlich hohe Spannungen durch
extern gespeiste Steueranschlüsse vorhanden sein, auch dann, wenn die
Spannungsversorgung des Frequenzumrichters abgeschaltet ist. Bei allen Arbeiten
RDCO-01/02/03/04 DDCS-Kommunikationsmodule
CH 0
GND
CH 1
CH 2
CHGND
CH 3
LWL-Kanäle
