40

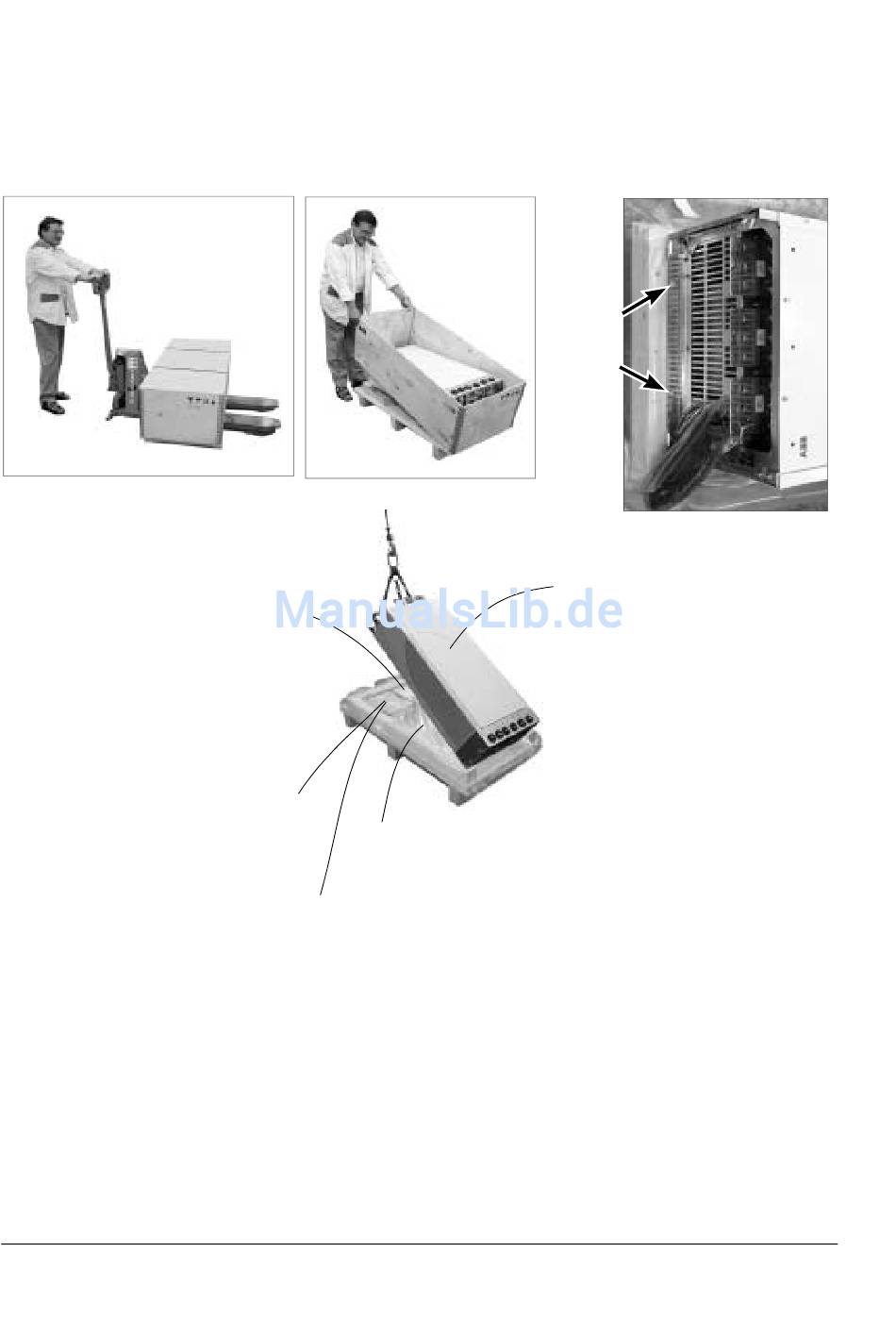

Transportieren sie das Paket mit einem Gabelhubwagen zum Montageort. Entfernen
Sie die Verpackung wie unten abgebildet.
Folgende Geräte/Teile befinden sich unter dem
Frequenzumrichtermodul:
Regelungseinheit (RDCU)
Hinweis: Optionale Module (falls bestellt)
sind werkseitig auf der RMIO-Karte in der
RDCU-Einheit installiert. Die LWL- und
Spannungsversorgungskabel für den
Anschluss an die RMIO-Karte befinden
sich zusammengerollt oben auf dem
Frequenzumrichtermodul.
Bodenbefestigungswinkel und
Wandhalterung, Ausgangskabel- und
PE-Anschlüsse. Schrauben in einer
Kunststofftasche.
Handbücher (Hardware, Programmierung,
Optionsmodule), Lieferdokumente,
Aufkleber: Warnung vor Restspannungen
Überprüfung bei Lieferung
Prüfen Sie die Lieferung auf Beschädigungen. Prüfen Sie vor Installation und Betrieb
zuerst die Angaben auf dem Typenschild des Frequenzumrichters, um
sicherzustellen, dass der Typ des Gerätes stimmt.
Mechanische Installation der montagefertigen Module (ACS800-04/U4)
schrauben
Steuertafel mit einem 3 m (98 in.) Kabel
und Montagesatz für Türeinbau (falls
bestellt)
Die
Befesti-
gungs-
lösen.
Folgende Geräte/Teile sind am
Frequenzumrichtermodul montiert:
• Sockel
• Ausgangsstromschienen U2, V2
und W2
• Stromschienen für den Anschluss
von Bremswiderständen, falls der
Brems-Chopper zum Lieferumfang
gehört.
• DC-Stromschienen, falls bestellt
