Zweite Umgebung (Antriebe der Kategorie C4)
Können die Bedingungen unter
eingehalten werden, z.B. wenn der Frequenzumrichter nicht mit EMV-Filter +E200
wegen der Installation in einem IT-Netz (ungeerdet) ausgestattet werden kann, las-
sen sich die Anforderungen der Norm folgendermaßen erfüllen:
1. Es muss sichergestellt werden, dass keine störenden Emissionen benachbarte
Niederspannungsnetze beeinflussen. In einigen Fällen ist die natürliche Emis-
sionsunterdrückung in Transformatoren und Kabeln ausreichend. Im Zweifelsfall
kann ein Netztransformator mit statischer Abschirmung zwischen den Primär-
und Sekundärwicklungen verwendet werden.
Nieder-
spannung
2. Die Installation wird mit den Maßnahmen zur Unterdrückung von Störungen in
einem EMV-Plan beschrieben. Eine Mustervorlage können Sie bei Ihrer ABB-Ver-
tretung anfordern.
3. Die Motor- und Steuerkabel wurden entsprechend den im Hardware-Handbuch
enthaltenen Anweisungen ausgewählt und verwendet.
4. Der Umrichter wurde gemäß den Anweisungen im Hardware-Handbuch
installiert.
WARNUNG! Ein Frequenzumrichter der Kategorie C4 ist nicht für den Anschluss an
ein öffentliches Niederspannungsnetz, an das auch Wohngebäude angeschlossen
sind, vorgesehen. Bei Anschluss des Frequenzumrichters an ein solches Netz sind
Radiofrequenzstörungen zu erwarten.
"C-Tick"-Kennzeichnung
Auf jedem Frequenzumrichter ist eine "C-Tick"-Kennzeichnung angebracht, um die
Übereinstimmung mit der EMV-Produktnorm (EN 61800-3:2004) zu bestätigen, die
gemäß "Trans-Tasman Electromagnetic Compatibility Scheme" für Stufen 1, 2 und 3
in Australien und Neuseeland erforderlich ist. Siehe Abschnitt
EN
61800-3:2004.

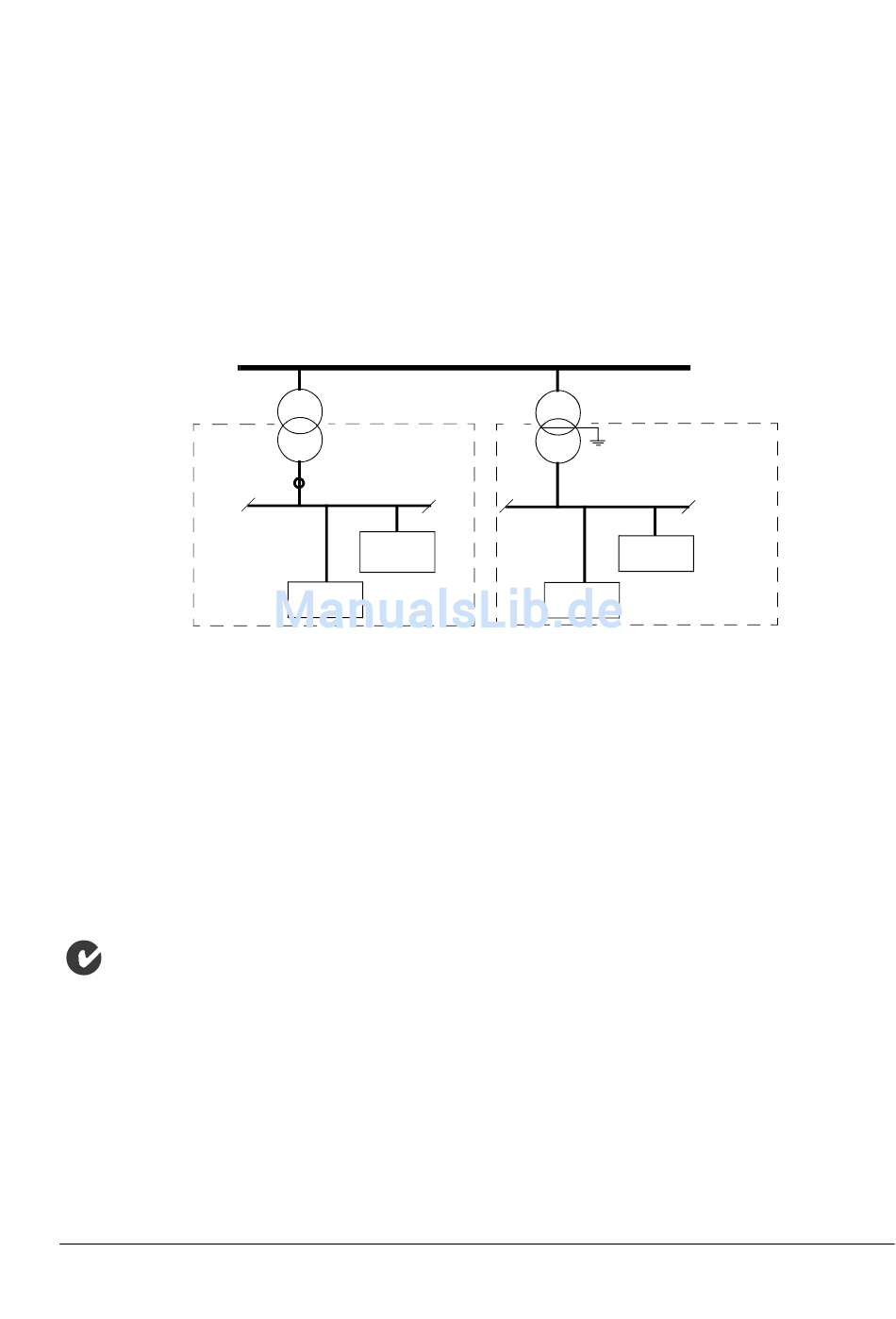

Zweite Umgebung (Antriebe der Kategorie C3)
Mittelspannungsnetz
Benachbartes Netz
Messpunkt
Geräte
(Opfer)
Geräte
Einspeisetransformator
Statische
Abschirmung
Nieder-
spannung
Frequenz-
umrichter
Geräte
131
nicht
Übereinstimmung mit
Technische Daten
