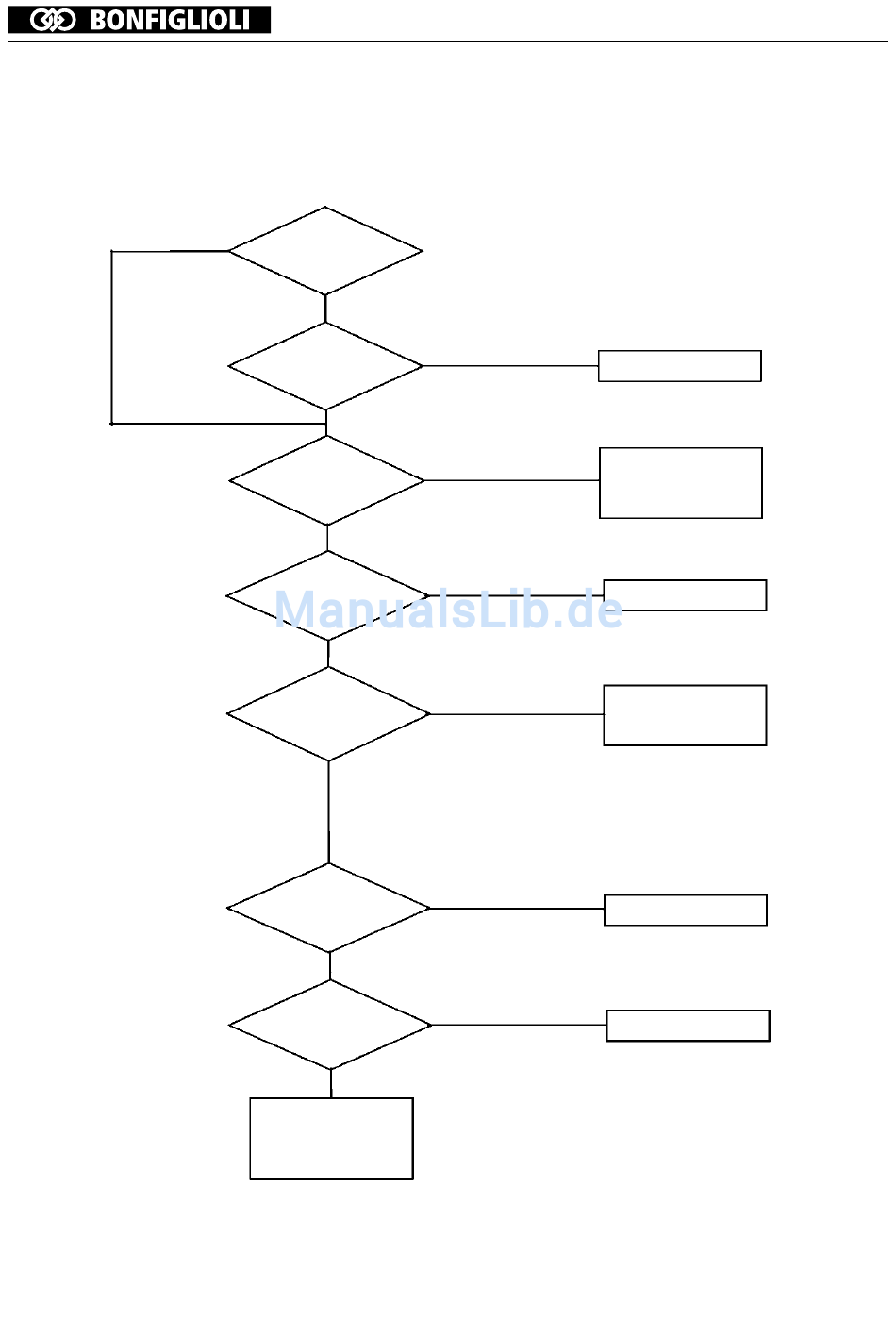

Behandlung von Über lastungs- und Überstromsfehler (OL ≠ OC)
(1). Motor nicht betriebsfähig
Ist der
JA
Leistungsschalter (MCCB)
eingeschaltet?
NEIN
Können Sie
den Schalter MCCB
einschalten?
Ist die
Spannung
zwischen den Klemmen
L1 und L2
normal?
NORMAL
(innerhalb von +/- 10 % des Nennwerts)
Ist die LED-Anzeige
erloschen?
Steht der
Betriebsschalter auf
Position RUN?
JA
Liegt Spannung
an den Klemmen T1-T2-T3
des Motors an?
Ist die Spannung
T1-T2, T2-T3, T3-
T1 ausgeglichen?
Überlastung des Motors
Motor defekt
Verkabelung defekt
Ist nicht möglich
ABNORMAL
NEIN
NEIN
NEIN
NEIN
JA (wenn der Motor nicht angeschlossen ist und die
Differenz zwischen den Phasen innerhalb von +/-3% liegt,
kann sie als ausgeglichen bezeichnet werden).
40
Kurzschluss
• Störungen des
Versorgungsnetzes
• Verkabelung defekt
Frequenzumrichter defekt
Externen Betriebsschalter
auf Position RUN stellen
Frequenzumrichter defekt
Frequenzumrichter defekt
