BONFIGLIOLI synthesis Betriebsanleitung Seite 30

F_13=
HINWEIS: Ist F_13 = 0, ist die Boost-Funktion des Drehmoments deaktiviert.

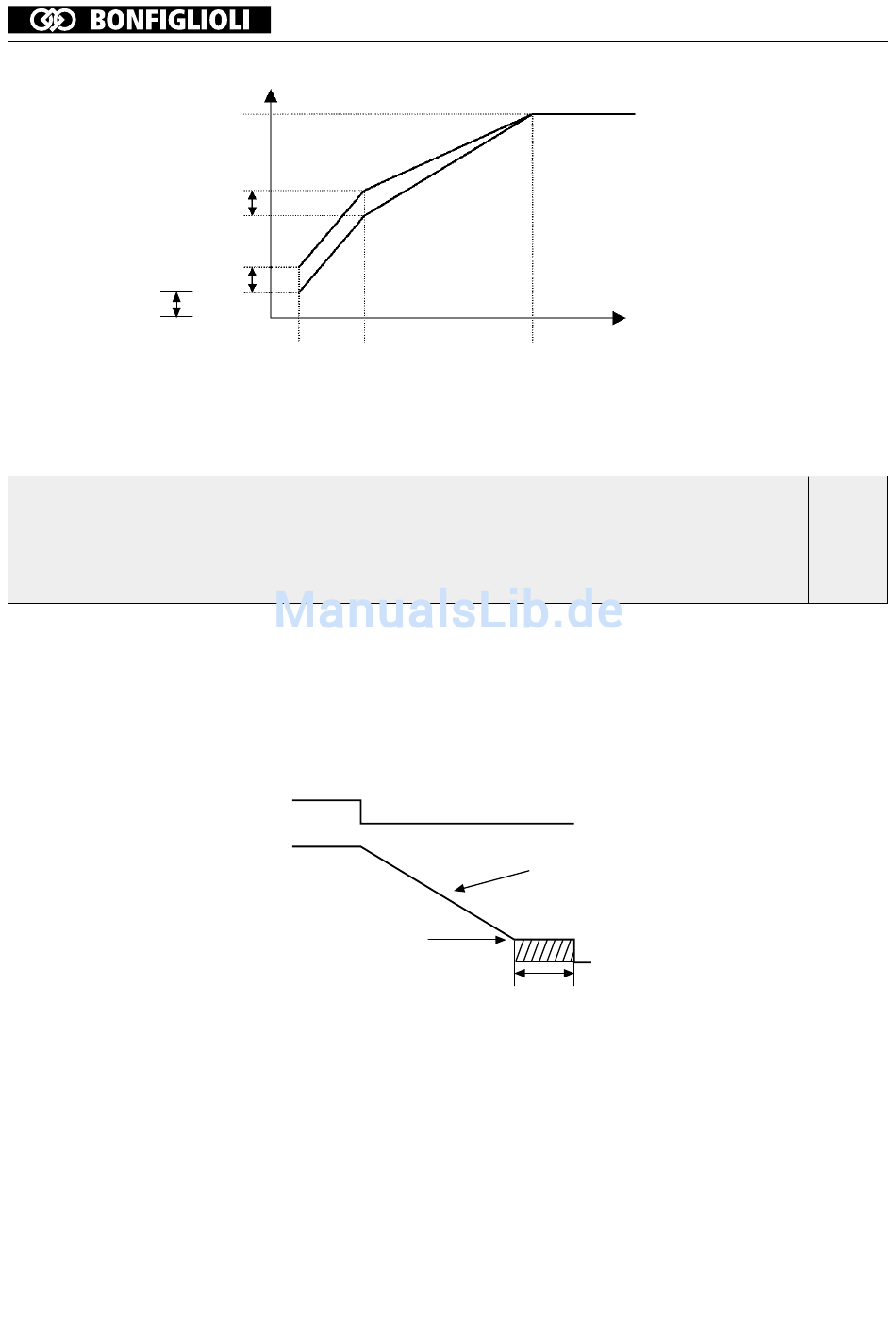

F_14 Stoppmodalität = 0: Stopp mit kontrollierter Verzögerung
F_15 DC-Bremszeit = 0-25,5 s
F_16 Auslösefrequenz DC-Bremsung = 1~10Hz
F_17 DC-Bremsebene = 0~20%
Ist F_14 = 0
Erhält der Frequenzumrichter den Stopp-Befehl, bremst er auf die unter dem Parameter F_16 voreingestellte
Frequenz ab; anschließend wird die unter F_17 eingestellte Ausgangsspannung die Menge an
Gleichstromspannung festlegen, die an den Motor abgegeben wird. Die zeitliche Dauer, um diese
Abbremsfunktion auszuführen, ist unter F_15 eingegeben.
Start-Befehl
Ausgangsfrequenz
Ist F_14 = 1
Nach Erhalt des Stopp-Befehls unterbricht der Frequenzumrichter die Spannungsabgabe sofort. Der
Motor wird so lange frei drehen, bis er aufgrund der Massenträgheit zum Stillstand kommt.
V
100%
B
C
1 2.5/3.0
= 1: Freilauf bis Stopp
Bremsfrequenz
unter Gleichstrom
50/60
Runterlaufzeit
Bremszeit unter Gleichstrom
28
Hz
0
0.5
1.5
8.0%
