BONFIGLIOLI synthesis Betriebsanleitung Seite 22

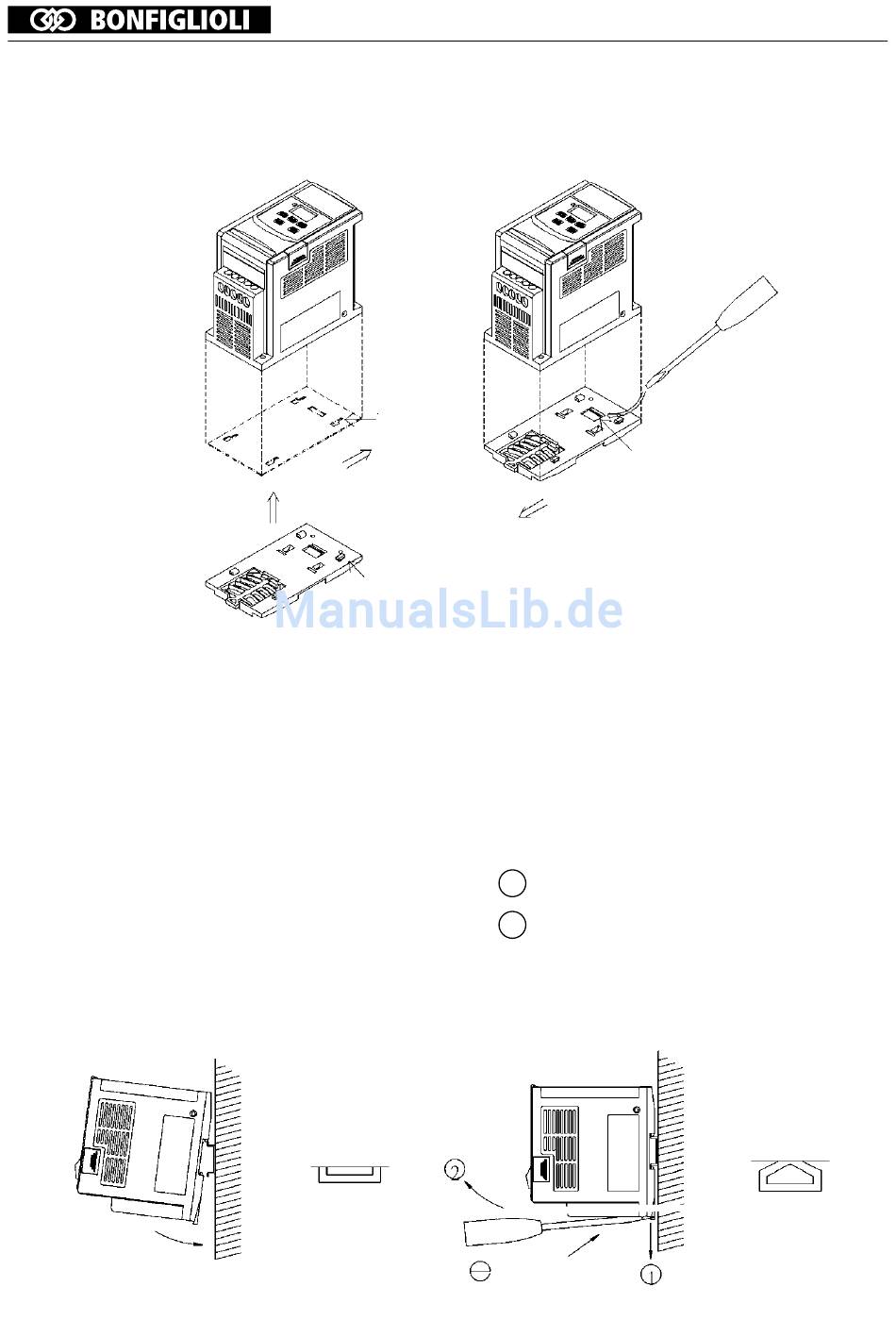

Montageanleitung für DIN-Schiene
Schritt 1
Die 4 Federkeile
der DIN-Schiene in
die 4
Befestigungsbohr
ungen der hinteren
Platte des
Frequenzumrichte
rs einführen.
Schritt 2
Die DIN-Schiene
nach vorne
schieben, bis der
mittlere Federkeil
in die hintere Platte
einrastet.
Weitere Installation der DIN-Schiene
Für die Montage des Frequenzumrichters auf der Schiene müssen eine Befestigungsklemme und eine
35-mm-Schiene verwendet werden.
Montage der Einheit
Setzen Sie zunächst die Aussparung auf der
Rückseite des Frequenzumrichters an die
obere Kante der Schiene an, und schieben
Sie dann die Einheit nach unten, so dass sie
an der Montageplatte zum Einrasten kommt.
Drücken Sie nun die Montageplatte nach oben
in die Einheit.
Schritt 2
Schritt 1
Befestigungskeil
Montageplatte
Befestigung-
sbohrung
Demontage Einheit
1 Drücken Sie die Montageplatte nach unten.
2 Drehen Sie das Frequenzumrichtermodul,
um es von der Platte zu lösen.
20
Mittlerer
Federkeil
Schritt 2
Schritt 1
Einen kleinen
Schraubenzieher in
den mittleren
Federkeil der DIN-
Schiene einführen
und leichten Druck
auf diesen
ausüben, um die
DIN-Schiene vom
Frequenzumrichter
zu lösen.
Montageplatte
