Anschlussschema - BONFIGLIOLI synthesis Betriebsanleitung

• Das Erdungskabel des Frequenzumrichters darf nicht gemeinsam mit Erdanschlüssen anderer
Geräte mit starken Betriebsstromwerten (Schweißmaschinen oder Starkstrom-Motoren) geerdet
werden. Diese sollten separat geerdet werden.
• Bei der Erdverkabelung mehrerer Frequenzumrichter gleichzeitig darf kein Kreis gebildet werden.
(a) korrekt
(D) Verwenden Sie für Leistungs- und Kontrollstromkreis geeignete Kabel mit richtigem Durchmesser gemäß
den empfohlenen elektrischen Spezifikationen.

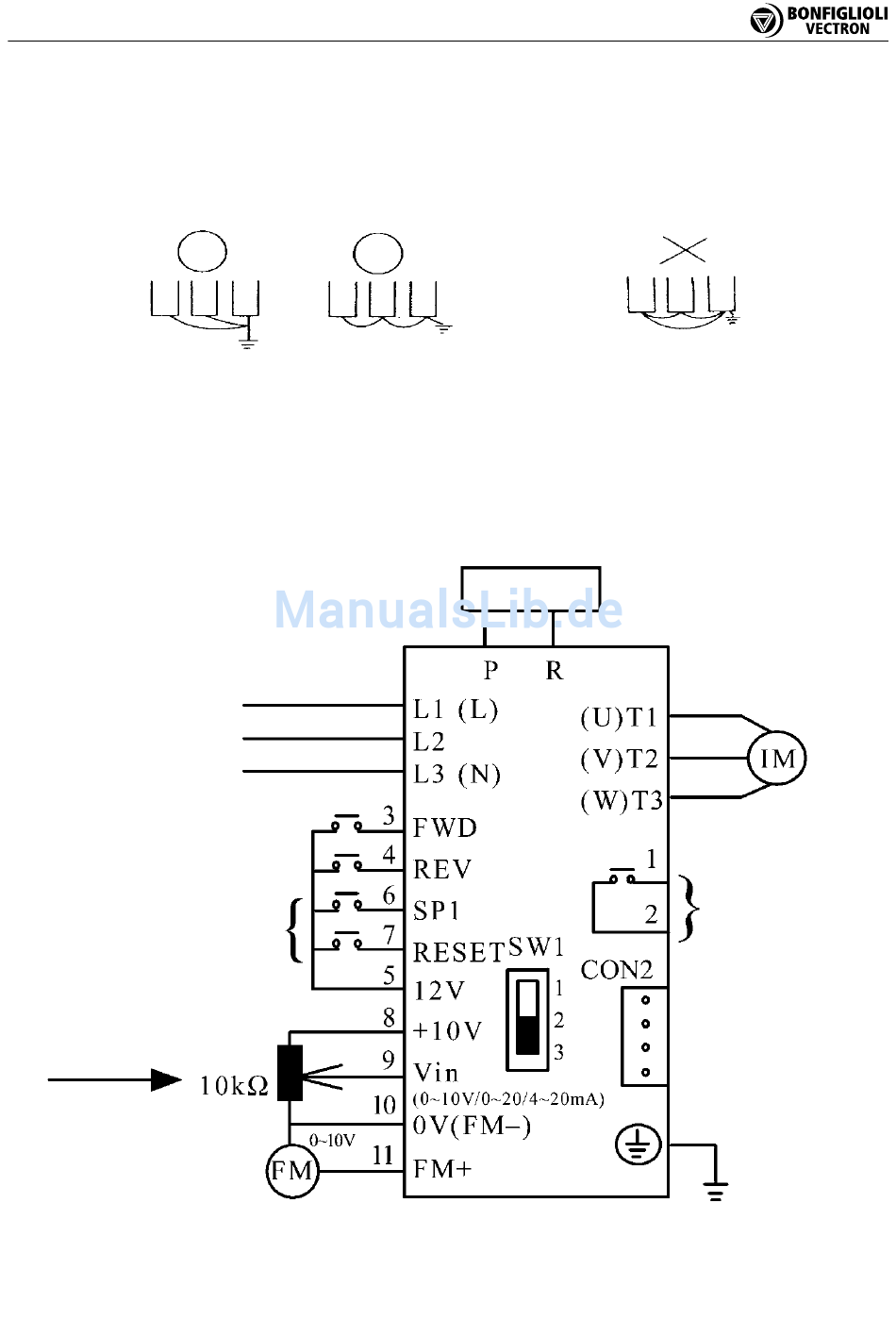

4. Anschlussschema

AC-Eingang
Mehrfunktion
seingänge
Drehzahl-Potentiometer
Die Kabelenden am Frequenzumrichter müssen entweder mit TÜV-zugelassenen Feld-Kabelschellen
oder mit TÜV-zugelassenen geschlossenen Kabelschuhen Typ Crimp versehen werden.
(b) korrekt
15
(c) nicht korrekt
Bremswiderstand
(Option)
Schnellauslöserelais
Testanschlüsse
Erdung
