A/B/C ausgewertet werden können, zwei
Signale für Ventilendlagen und ein Signal
für eine Sammelstörmeldung.
Über Code 25 wird festgelegt, welches die-
ser Signale an den Klemmen A/B/C
ansteht.
Stellungsmelder: Der Stellungsmelder (13)
arbeitet als Zweileiter-Messumformer und
gibt das über den Mikrokontroller aufberei-
tete Wegaufnehmersignal als 4 bis 20 mA
Signal aus. Da diese Meldung unabhängig
vom Eingangssignal (Mindeststrom 3,8 mA)
des Stellungsreglers erfolgt, liegt hiermit
eine echte Kontrollmöglichkeit des augen-
blicklichen Hubes/Drehwinkels vor. Ferner
bietet der Stellungsmelder die Möglichkeit,
eine Stellungsreglerstörung über einen Mel-
22
20
Serial
Interface
21
FSK
4
w
17
8

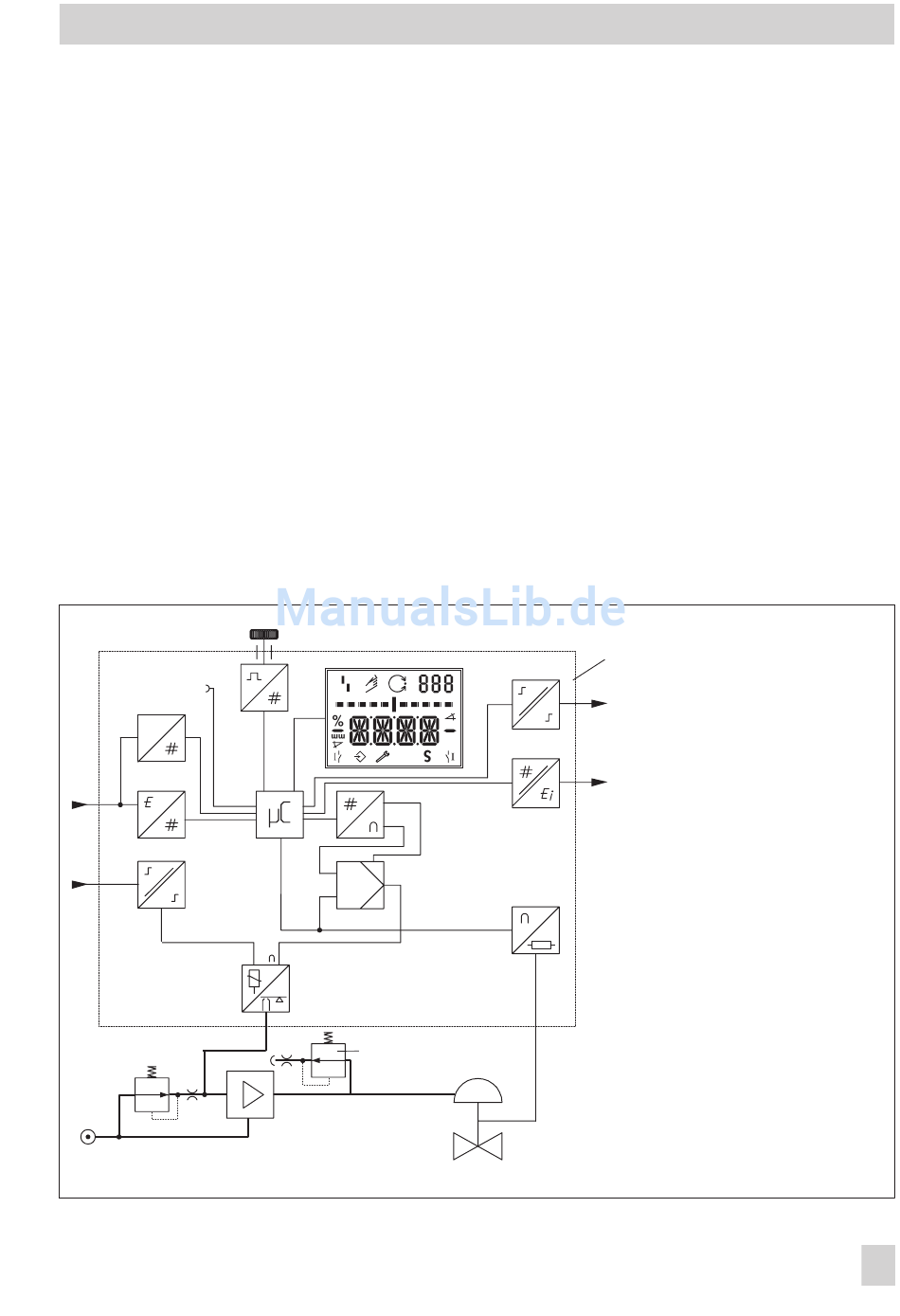

Bild 2 · Wirkbild
16
5
19
w
PD
x
3
6
9
7
destrom von 2,4 mA oder 21,6 mA zu sig-
nalisieren.
1.1

Kommunikation

Für die Kommunikation ist der Stellungsreg-
ler mit einer Schnittstelle für das HART
tokoll (Highway Addressable Remote Trans-
ducer) versehen. Die Datenübertragung er-
folgt in Form einer überlagerten Frequenz
(FSK = Frequency Shift Keying) auf den vor-
handenen Signalleitungen für die Führungs-
größe 4 bis 20 mA.
Kommunikation und Bedienung des Stel-
lungsreglers können entweder über ein
®
HART -konformes Handterminal oder über
einen PC mit FSK-Modem erfolgen.
Ex d-Kapselung
23
mm
%
13
2
G
1
y
x
Aufbau und Wirkungsweise
1 Stellventil
2 Wegaufnehmer
3 PD-Regler
4 AD-Wandler
5 Mikrocontroller
6 i/p-Wandler
7 Luftleistungsverstärker
8 Druckregler
9 Durchflussregler
13* Stellungsmelder analog
16 Anzeige
17* Ansteuerung
Zwangsentlüftung
19 DA-Wandler
20 Schnittstelle (SSP)
®
21 HART -Aufschaltung
22 Bedienknopf (Rändelknopf)
23* Binärausgang
* Option
EB 8387-3
®
