Sammelstatus:
Bezeichnung
Grenzkontakt
Anzeigen und ihre Bedeutung
AUtO Automatik
CL rechtsdrehend
CCL linksdrehend
Err Fehler
ESC Abbruch
HI ix größer 20,5 mA
LO ix kleiner 3,8 mA
LOW w zu klein
MAN Handeinstellung
Schutzdeckel

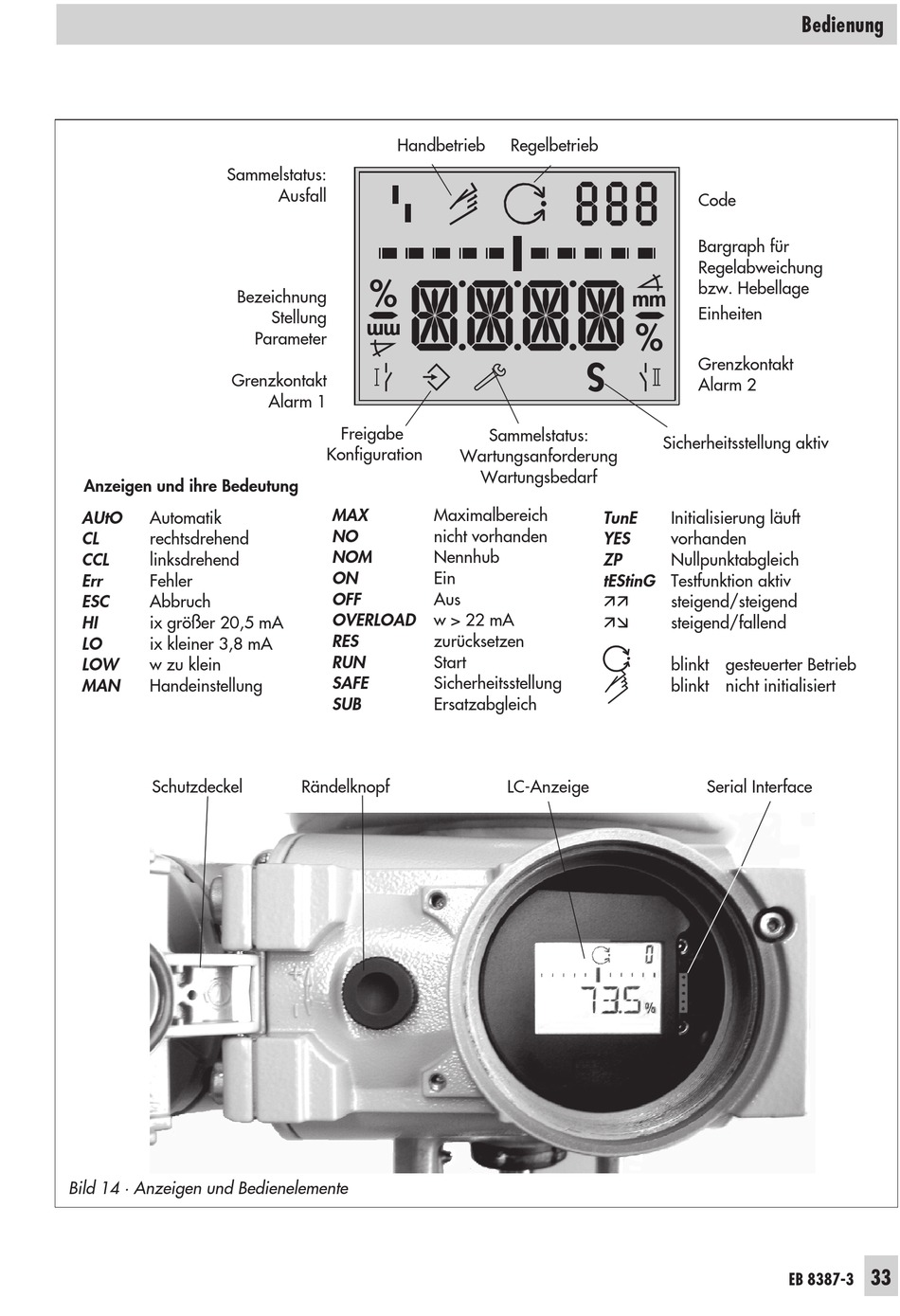

Bild 14 · Anzeigen und Bedienelemente
Handbetrieb
Ausfall
Stellung
Parameter
Alarm 1
Freigabe
Konfiguration
MAX
NO
NOM
ON
OFF
OVERLOAD
RES
RUN
SAFE
SUB
Rändelknopf
Regelbetrieb
Sammelstatus:
Wartungsanforderung
Wartungsbedarf
Maximalbereich
TunE
nicht vorhanden
YES
Nennhub
ZP
Ein
tEStinG Testfunktion aktiv
Aus
ää
w > 22 mA
äæ
zurücksetzen
Start
Sicherheitsstellung
Ersatzabgleich
LC-Anzeige
Bedienung
Code
Bargraph für
Regelabweichung
bzw. Hebellage
mm
Einheiten
%
Grenzkontakt
Alarm 2
Sicherheitsstellung aktiv
Initialisierung läuft
vorhanden
Nullpunktabgleich
steigend/steigend
steigend/fallend
blinkt gesteuerter Betrieb
blinkt nicht initialisiert
Serial Interface
EB 8387-3
33
