Anschlüsse
lungsreglern geeignet. Die Busadresse/Auf-
rufadresse muss im Bereich 1 bis 15 liegen.
Hinweis:
Kommunikationsprobleme können entstehen,
wenn der Ausgang vom Prozessregler/Leit-
station nicht HART-konform ist.
Zur Anpassung kann die Z-Box (Bestell-Nr.
1170-2374) zwischen Ausgang und Kom-
munikationsanschluss eingefügt werden.
250 Ω
An der Z-Box fällt eine Spannung von ca.
330 mV ab (entspricht 16,5 Ω bei 20 mA).
22 μF
Alternativ können ein 250 Ω-Widerstand in
Regler/Leitstation
Reihe und ein 22 µF-Kondensator parallel
zum Analogausgang eingesetzt werden. Zu
beachten ist, dass sich dabei die Bürde für
den Reglerausgang erhöht.

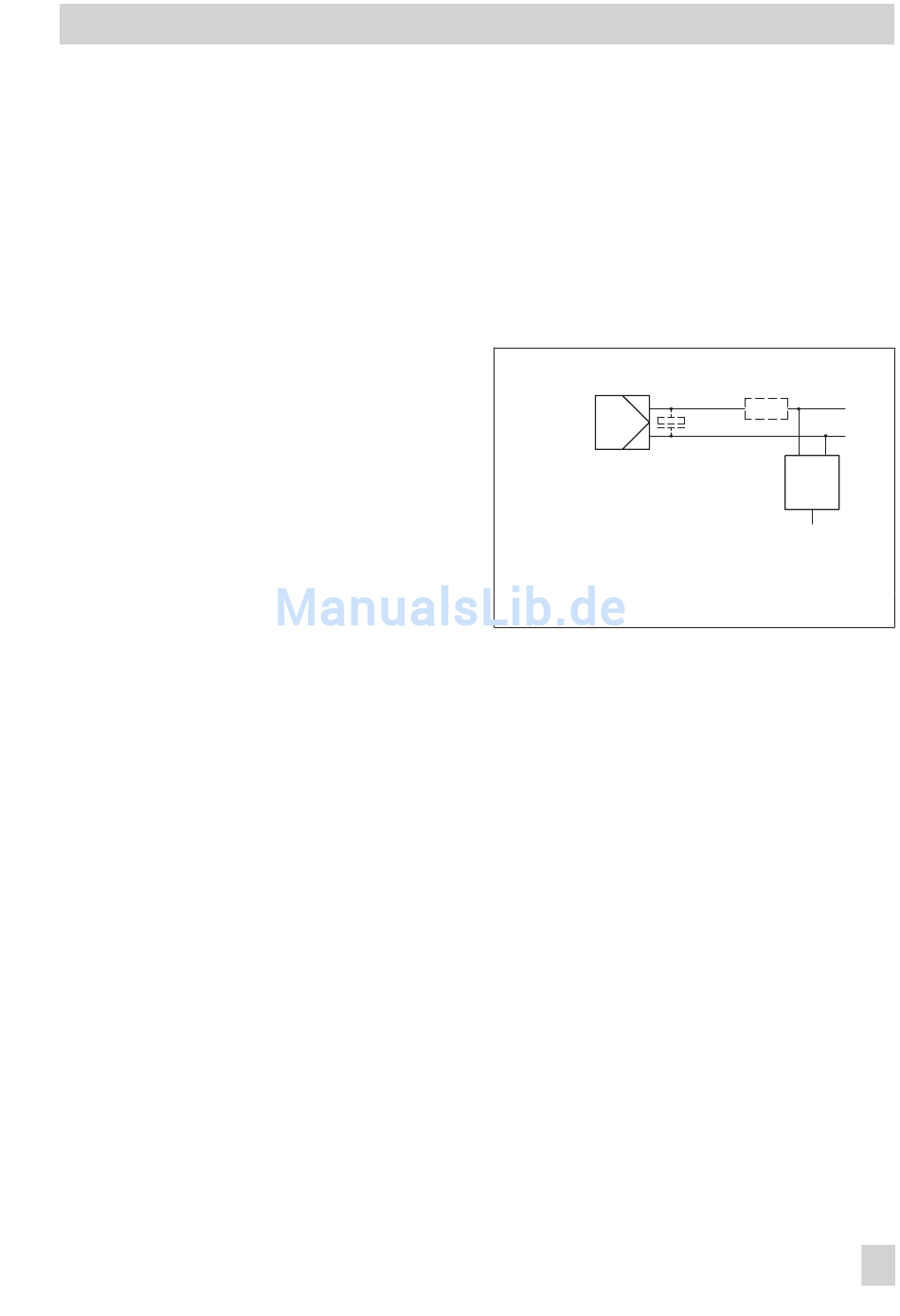

Bild 13 · Anpassung des Ausgangssignales
