MAX – Initialisierung auf Maximalbereich
Initialisierungmodus zur einfachen Inbetrieb-
setzung für Ventile mit zwei mechanisch ein-
deutig begrenzter Endlagen, z.B. Dreiwege-
ventile.
Der Stellungsregler ermittelt den Hub/Dreh-
winkel des Drosselkörpers von der ZU-Stel-
lung bis zum gegenüberliegenden Anschlag
und übernimmt diesen Hub/Drehwinkel als
Arbeitsbereich von 0 bis 100 %.

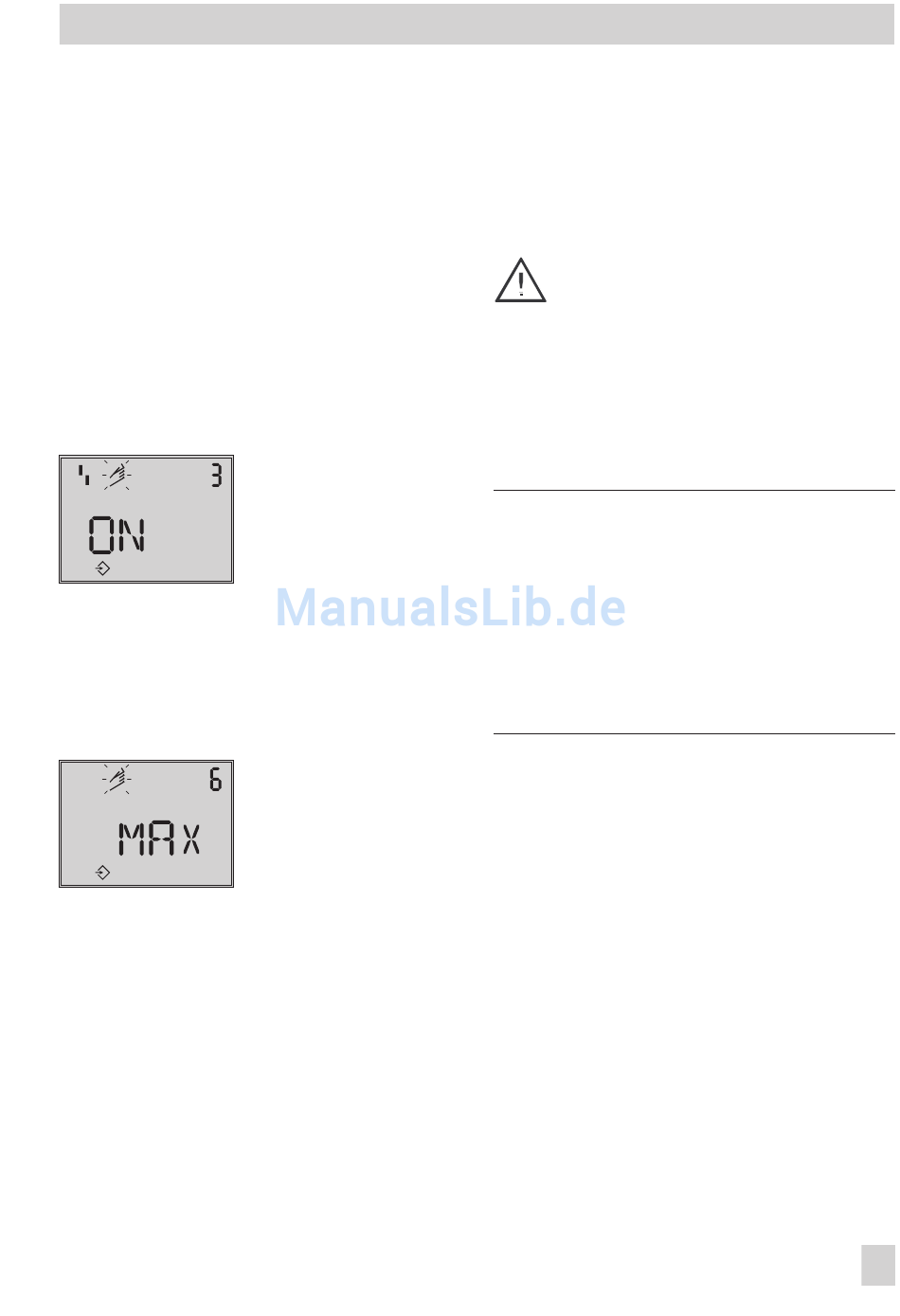

Freigabe zur Konfiguration:
Rändelknopf drehen → Code 3 ,
Knopf drücken,
Knopf drehen → ON ,
Knopf drücken.
nach Freigabe:
Rändelknopf drehen → Code 6 ,
Knopf drücken,
Knopf drehen → MAX ,
Knopf drücken, um den MAX-Modus zu
übernehmen.
Initialisierungslauf starten:
Rändelknopf drehen → Code 0,
Knopf drücken,
Knopf drehen → Init
Standard OFF
Standard MAX
Inbetriebnahme – Einstellung
Knopf drücken, eingestellte Sicherheitsstel-
lung AtO bzw. AtC erscheint.
Rändelknopf mindestens 6 s gedrückt hal-
ten! Initialisierung startet.
Der Initialisierungslauf kann je nach
Antriebsgröße einige Minuten dau-
ern, das Ventil durchfährt seinen ge-
samten Hub-/Drehwinkelbereich.
Beim Stellungsregler mit der Diagnosefunkti-
+
on EXPERT wird direkt nach dem Initialisie-
rungslauf die Aufnahme von Referenzkurven
gestartet, siehe Hinweis Expert
Hinweis:
Bei dieser MAX-Initialisierung ist der Stel-
lungsregler zunächst nicht in der Lage den
Nennhub/-winkel in mm/° anzuzeigen,
Code 5 bleibt gesperrt.
Auch x-Bereich Anfang (Code 8) und -Ende
(Code 9) können nur in % angezeigt und
verändert werden.
Wird die Anzeige in mm/° gewünscht, so
ist nach Freigabe der Konfiguration wie
folgt vorzugehen:
Rändelknopf drehen → Code 4 ,
Knopf drücken,
Knopf drehen → bei der Montage vorgege-
bene Stiftposition wählen,
Knopf drücken.
Wird nun auf Code 5 geschaltet, erscheint
dort der Nennbereich in mm/°.
Auch x-Bereich Anfang und -Ende bei Code
8 und 9 werden in mm/° angezeigt und
können dementsprechend angepasst wer-
den.
+
