Umsetzung im Stellungsregler
Eine Meldung ist nach einem der folgenden
in der Tabelle aufgeführten Stati klassifiziert:
Sammelstatus/ Condensed status
Um eine bessere Übersicht zu gewährleisten
ist der Zustand des Stellungsreglers zu ei-
nem Sammelstatus zusammengefasst.
Dieser Sammelstatus ergibt sich aus der Ver-
dichtung aller klassifizierten Statusmeldun-
gen des Geräts.
Ist einem Ereignis die Klassifizierung „keine
Meldung" zugeordnet, dann hat dieses Er-
eignis keinen Einfluss auf den Sammelstatus
des Geräts.
Der Sammelstatus wird im Engineering Tool,
als auch auf dem Stellungsregler Display
wie in der Tabelle unten aufgeführt ange-
zeigt:

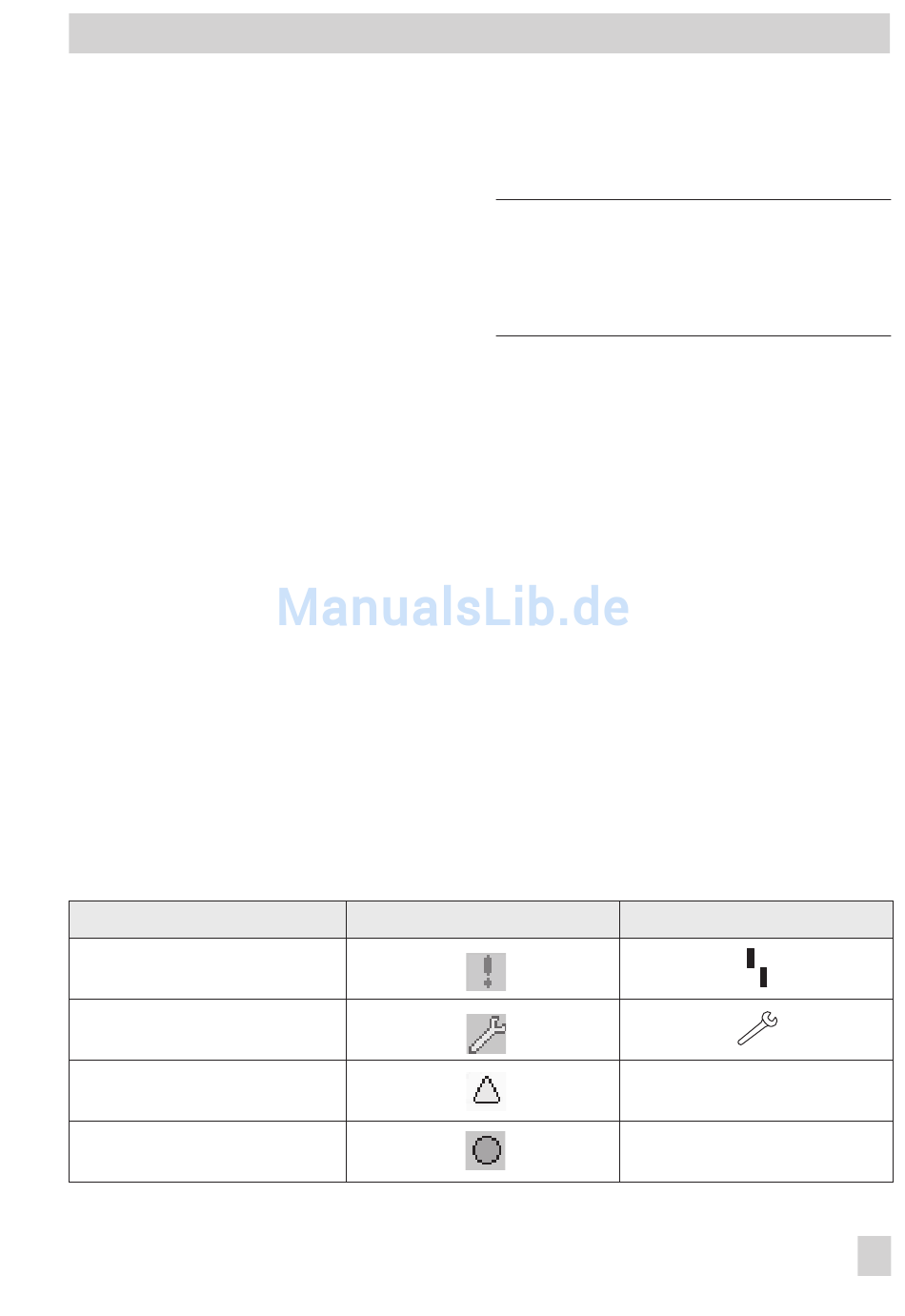

Status Modifikation
Die Klassifizierung der Statusmeldungen
kann frei zugeordnet werden.
Dies ist mit Hilfe von TROVIS-VIEW über die
lokale SSP-Schnittstelle möglich.
Zusätzlich ist die Modifikation der Klassifi-
Statusmeldung
„Ausfall"
„Wartungsbedarf"
„Wartungsanforderung"
„Funktionskontrolle"
„Keine Meldung"
zierung über die Parameter der DD oder
komfortabel über das DTM gegeben.
Achtung:
Alle erweiterten Meldungen von EXPERT
haben als Defaulteinstellung den Status
„keine Meldung".
Protokollierung und Anzeige der Diagnose-
funktionen/Meldungen
Die letzten 30 Meldungen werden im Stel-
lungsregler protokolliert. Dabei ist zu beach-
ten, dass dieselbe Meldung nur bei ihrem
ersten Auftreten in die Protokollierung mit
aufgenommen wird.
Entsprechend der Codeliste (Kap. 9) werden
die Meldungen und der Sammelstatus auf
dem Display abgebildet.
Zusätzlich stehen die Diagnoseparameter
über die Kommunikationsschnittstelle des
Stellungsreglers zur Verfügung.
Eine komfortable Visualisierung und Para-
metrierung der Diagnosefunktionen ist mit
dem Programm TROVIS-VIEW über die lo-
kale Schnittstelle (SSP) oder über das DTM
gegeben.
Engineering Tool
Zustands- und Diagnosemeldungen
Anzeige Gerät
Textmeldung
+
