Der Initialisierungslauf kann je nach
Antriebsgröße einige Minuten dau-
ern, das Ventil durchfährt seinen ge-
samten Hub-/Drehwinkelbereich.
Beim Stellungsregler mit der Diagnosefunkti-
+
on EXPERT wird direkt nach dem Initialisie-
rungslauf die Aufnahme von Referenzkurven
gestartet, siehe Hinweis Expert
Bewegungsrichtung prüfen, gegebenenfalls
über Code 7 einstellen.
MAN – Initialisierung auf manuell gewähl-
ten Bereich
(mit Vorgabe von x-Bereich Ende durch
Handeinstellung).
Initialisierungsmodus wie NOM , doch zur
Inbetriebsetzung von Stellventilen mit unbe-
kanntem Nennbereich.
In diesem Modus erwartet der Stellungsreg-
ler, dass vor dem Auslösen der Initialisie-
rung das Stellventil von Hand auf die ge-
wünschte AUF-Stellung gefahren wird.
Die Verstellung auf den Hub-/Drehwinkel-
Endwert wird mit Hilfe des Rändelknopfes
vorgenommen.
Der Stellungsregler errechnet aus dieser
AUF-Stellung und der ZU Stellung den Diffe-
renzweg/-winkel und übernimmt ihn als Ar-
beitsbereich mit den Grenzen x-Bereich An-
fang und x-Bereich Ende.

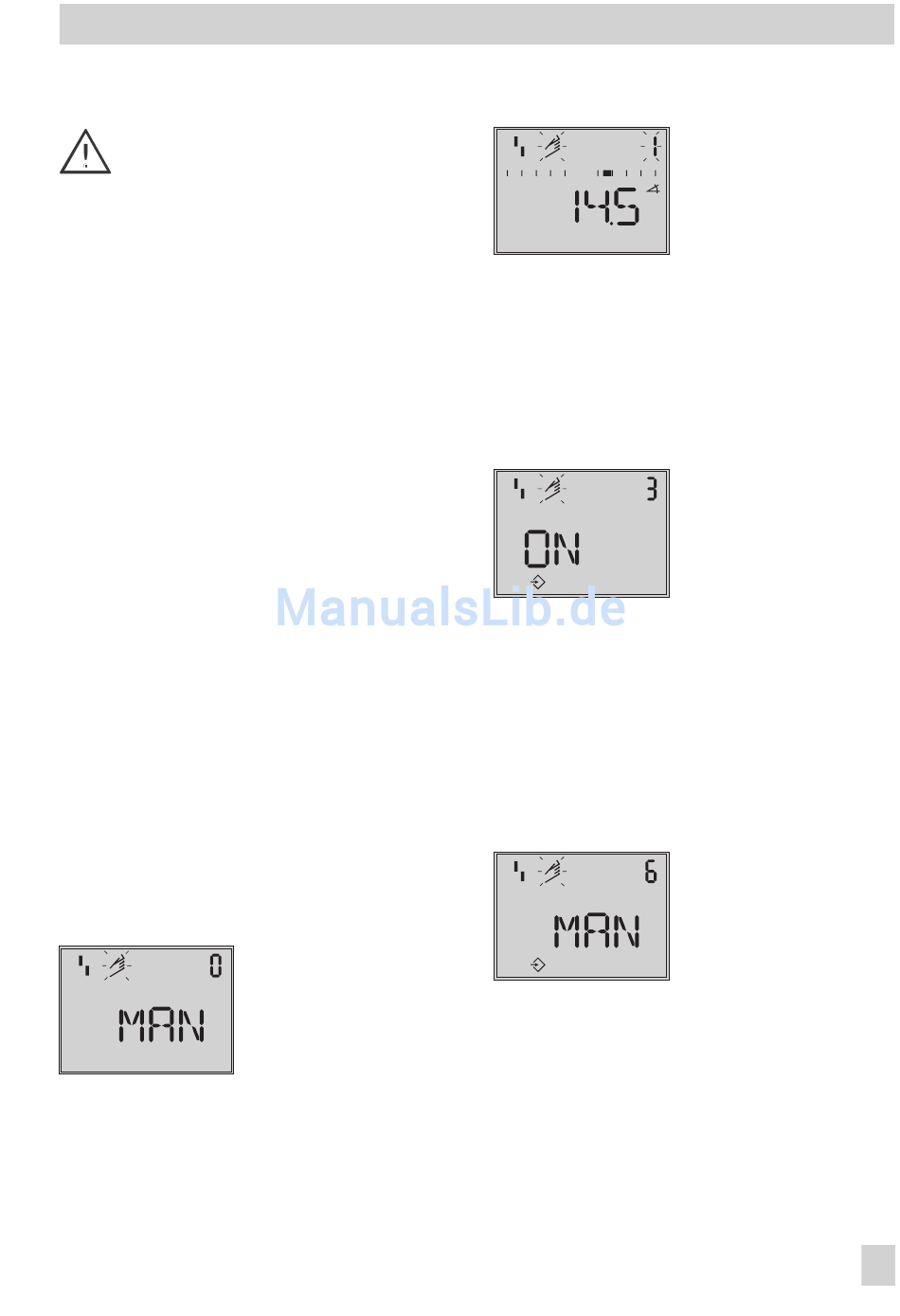

Rändelknopf drehen → Code 0 ,
Knopf drücken,
Knopf drehen → MAN , Knopf drücken.
+ Seite 40.
Standard MAN
Inbetriebnahme – Einstellung
Knopf drehen → Code 1 ,
Knopf drücken, Code 1 blinkt,
Knopf drehen bis Auf-Stellung des Ventiles
erreicht ist,
Knopf drücken.
Freigabe Konfiguration:
Rändelknopf drehen → Cod e 3 ,
Knopf drücken,
Knopf drehen → ON , Knopf drücken.
Nach Freigabe:
Knopf drehen → Code 4 , Knopf drücken,
Knopf drehen → bei der Montage vorgege-
bene Stiftposition wählen,
Knopf drücken.
Knopf drehen → Code 6, Knopf drücken,
Knopf drehen → MAN ,
Knopf drücken um den MAN-Modus zu
übernehmen.
Initialisierungslauf starten:
Rändelknopf drehen → Code 0,
Knopf drücken,
Standard OFF
Standard MAX
