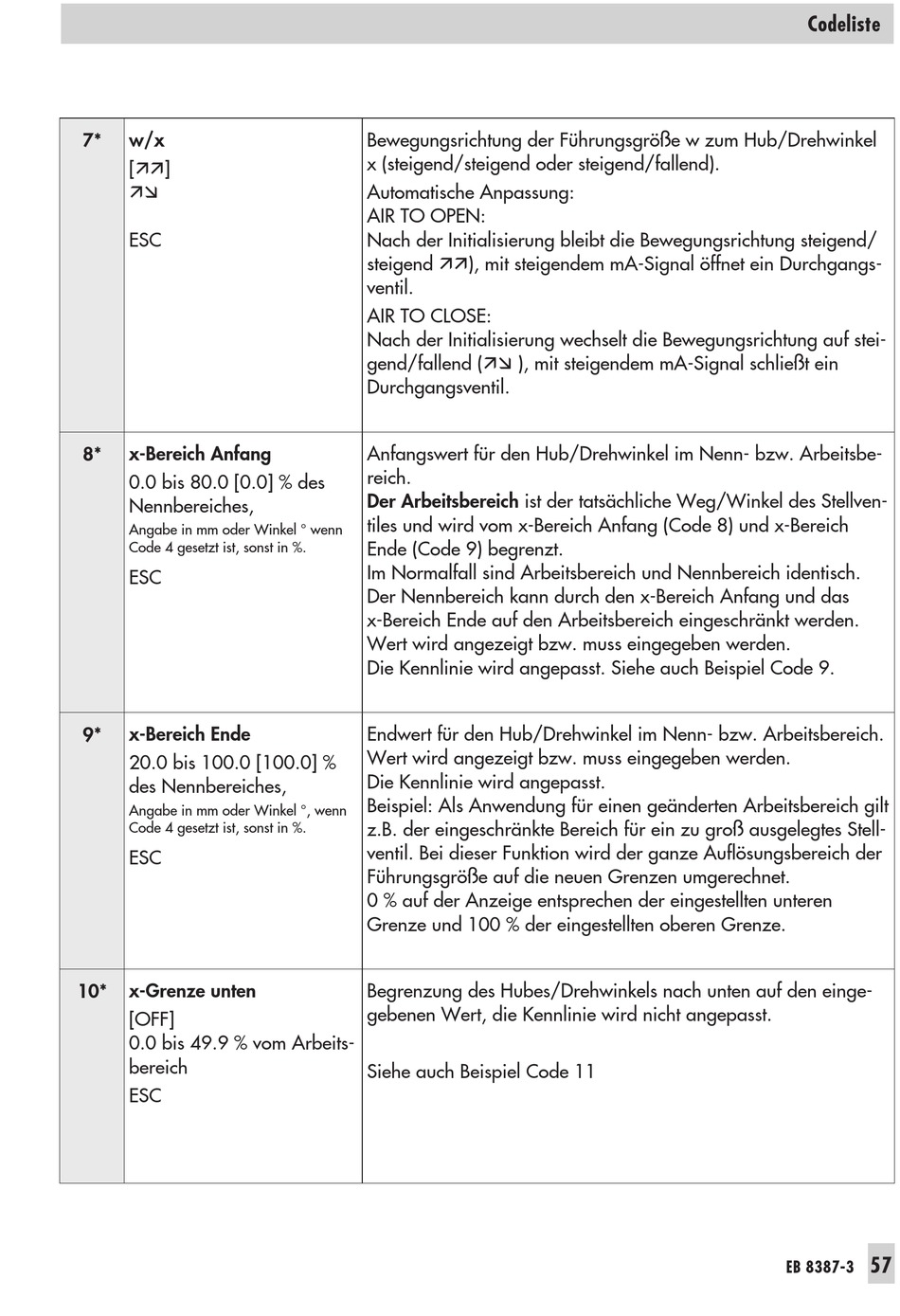

Samson 3731-3 Einbau- Und Bedienungsanleitung Seite 57

7* w/x
[ää]
äæ
ESC
8* x-Bereich Anfang
0.0 bis 80.0 [0.0] % des
Nennbereiches,
Angabe in mm oder Winkel ° wenn
Code 4 gesetzt ist, sonst in %.
ESC
9* x-Bereich Ende
20.0 bis 100.0 [100.0] %
des Nennbereiches,
Angabe in mm oder Winkel °, wenn
Code 4 gesetzt ist, sonst in %.
ESC
x-Grenze unten
10*
[OFF]
0.0 bis 49.9 % vom Arbeits-
bereich
ESC
Bewegungsrichtung der Führungsgröße w zum Hub/Drehwinkel
x (steigend/steigend oder steigend/fallend).
Automatische Anpassung:
AIR TO OPEN:
Nach der Initialisierung bleibt die Bewegungsrichtung steigend/
steigend ää), mit steigendem mA-Signal öffnet ein Durchgangs-
ventil.
AIR TO CLOSE:
Nach der Initialisierung wechselt die Bewegungsrichtung auf stei-
gend/fallend (äæ ), mit steigendem mA-Signal schließt ein
Durchgangsventil.
Anfangswert für den Hub/Drehwinkel im Nenn- bzw. Arbeitsbe-
reich.
Der Arbeitsbereich ist der tatsächliche Weg/Winkel des Stellven-
tiles und wird vom x-Bereich Anfang (Code 8) und x-Bereich
Ende (Code 9) begrenzt.
Im Normalfall sind Arbeitsbereich und Nennbereich identisch.
Der Nennbereich kann durch den x-Bereich Anfang und das
x-Bereich Ende auf den Arbeitsbereich eingeschränkt werden.
Wert wird angezeigt bzw. muss eingegeben werden.
Die Kennlinie wird angepasst. Siehe auch Beispiel Code 9.
Endwert für den Hub/Drehwinkel im Nenn- bzw. Arbeitsbereich.
Wert wird angezeigt bzw. muss eingegeben werden.
Die Kennlinie wird angepasst.
Beispiel: Als Anwendung für einen geänderten Arbeitsbereich gilt
z.B. der eingeschränkte Bereich für ein zu groß ausgelegtes Stell-
ventil. Bei dieser Funktion wird der ganze Auflösungsbereich der
Führungsgröße auf die neuen Grenzen umgerechnet.
0 % auf der Anzeige entsprechen der eingestellten unteren
Grenze und 100 % der eingestellten oberen Grenze.
Begrenzung des Hubes/Drehwinkels nach unten auf den einge-
gebenen Wert, die Kennlinie wird nicht angepasst.
Siehe auch Beispiel Code 11
Codeliste
57
EB 8387-3
