MTX-MONITOR.V3a BEDIENUNG
____________________________________________________________________________________________________

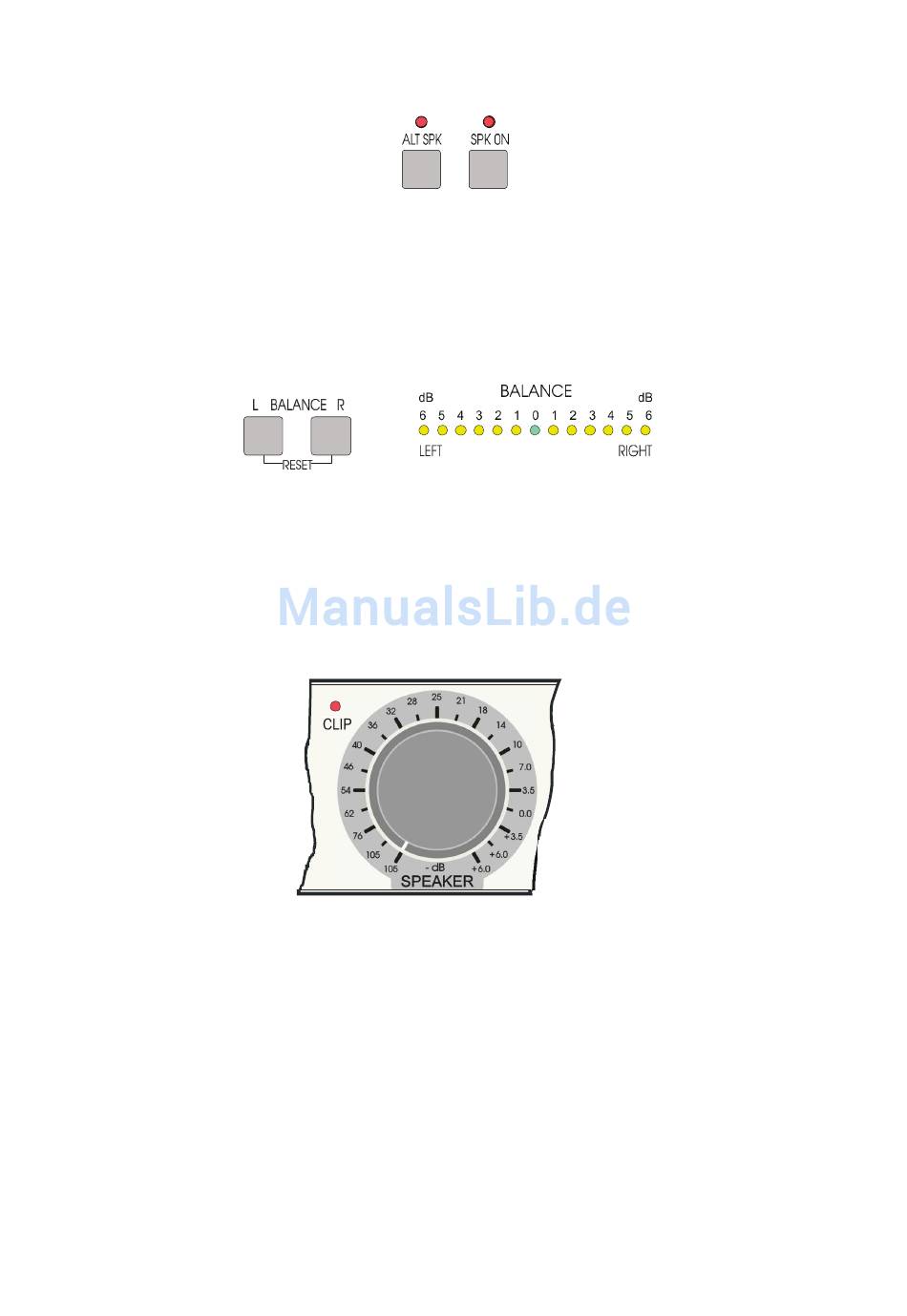

LAUTSPRECHERAUSWAHL
Mit der Taste „ALT SPK" (alternative Lautsprecher) wird eine 2. Abhöranlage eingeschaltet. Eine Auswahl ist
normalerweise nur alternativ möglich. Die Option „2M" gestattet auch die gleichzeitige Aktivierung beider
Lautsprechergruppen. Der asymmetrische „ALT-SPK" ist dann zum symmetrischen Ausgang zu- oder abschalt-
bar. Die „SPK ON"-TASTE schaltet die gerade angewählte Abhöranlage stumm, die Auswahl bleibt jedoch
bestehen.
BALANCE
Mit den Tasten „L" und „R" wird die Balance je Tastendruck um 1 dB in die entsprechende Richtung ver-
schoben. Durch Steuerung beider Kanäle gleichzeitig bei Balanceverschiebungen im Gerät bleibt die Laut-
stärke bei allen Einstellungen konstant. Gelbe LEDs zeigen die gewählte Balancekorrektur. Durch Tastendruck
auf beide Tasten gleichzeitig wird die Balance sofort auf 0 dB zurückgesetzt (grüne LED leuchtet). Die max.
Balanceverschiebung beträgt ± 6 dB.
PEGELSTELLER
Der elektronische Präzisions-Pegelsteller besitzt 41 Rastungen und arbeitet in einem Bereich von +6 dB...-105
dB. Zwischenstellungen sind ebenfalls möglich (Auflösung 0.5 dB, interne Auflösung 0,125 dB). Bei jeder
Pegelstelleränderung werden alle Schaltstufen vom momentanen zum gewünschten Pegelwert überstrichen.
Durch diese Technik und die besonders feinen Schaltstufen wird „Zipper-Noise" weitgehend vermieden. Im
Arbeitsbereich liegt die Reproduzierbarkeit einer eingestellten Verstärkung/ Dämpfung bei typ. 0,25 dB. Die
Genauigkeit der Skala liegt im Bereich von +6...-50 dB bei typ. < 1 dB. Die Pegelsteller im MTX-MONITOR.V3a
und in der Fernbedienung besitzen identische Eigenschaften.
ÜBERSTEUERUNGSANZEIGE :
Eine CLIP-LED neben dem VOLUMEN-Regler zeigt zuverlässig die Gefahr von Übersteuerungen an. Überwacht
werden sämtliche Verstärkerstufen die sich im angewählten Abhörweg befinden. Auch kürzeste Signalspitzen
werden zuverlässig erkannt. Beim Aufleuchten der Clip-Anzeige liegt entweder bereits eine Übersteuerung vor
oder die Aussteuerungsreserve beträgt weniger als 1,0 dB. Die Schaltschwelle dieser Anzeige liegt bei einem
Arbeitspegel von + 23 dBu.
7
