DIGITALE ROUTER AMS-2 DAR und PAS-8 VERKABELUNG
____________________________________________________________________________________________________
VERDRAHTUNGSVORSCHLAG ÜBERSPIELWEGE DIGITAL

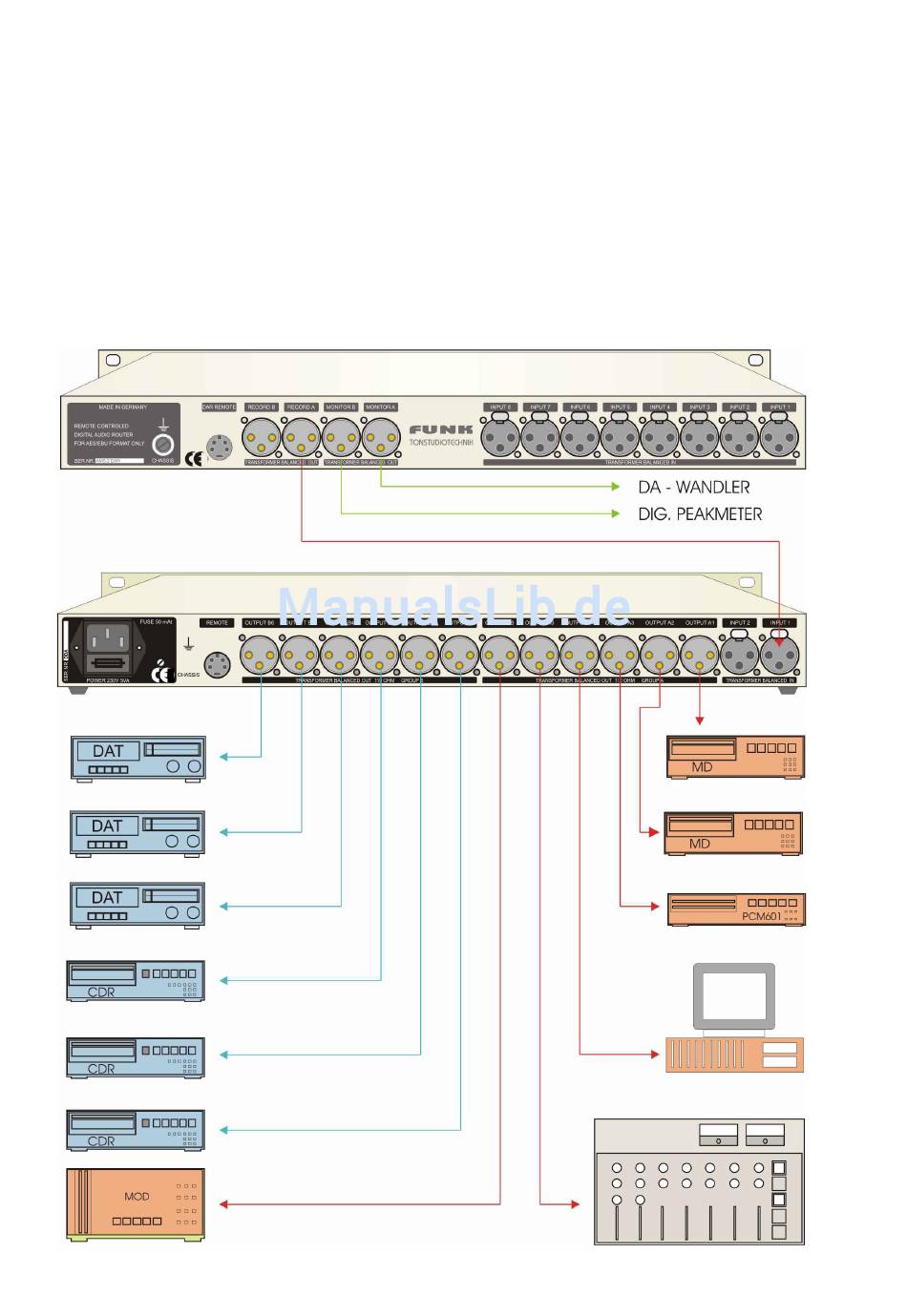

Einen Anschlussvorschlag für Überspielsignale
(Record-Matrix)
stellt die nachfolgende Zeichnung dar. Da die
AES/EBU-Signale nicht einfach parallel auf diverse Empfänger verteilt werden können empfiehlt sich bei mehr
als 4 digitalen Empfängern die Verwendung eines AES/EBU-Verteilverstärkers. Als Beispiel wird in der nachfol-
genden Grafik der DDA-12-Verteilverstärker in Verbindung mit dem AMS-2 DAR-Router verwendet.
Bei dieser Konfiguration sind Kopien von jeder Quelle auf jeden Empfänger möglich. Durch die Umschalt-
möglichkeiten des DDA-12 kann als Variationsmöglichkeit das Signal statt zum DA-Wandler oder digitalem
Peakmeter auch mit Eingang 2 des DDA-12 verbunden werden. Auf diese Weise kann das digitale Monitor-
oder Recordsignal als Aufnahmequelle dienen. Es wären dann auch Überspielungen des ausgewählten digita-
len Monitor- und Recordsignals gleichzeitig auf verschiedene Empfänger möglich.
AMS-2 DAR
DDA-12
27
