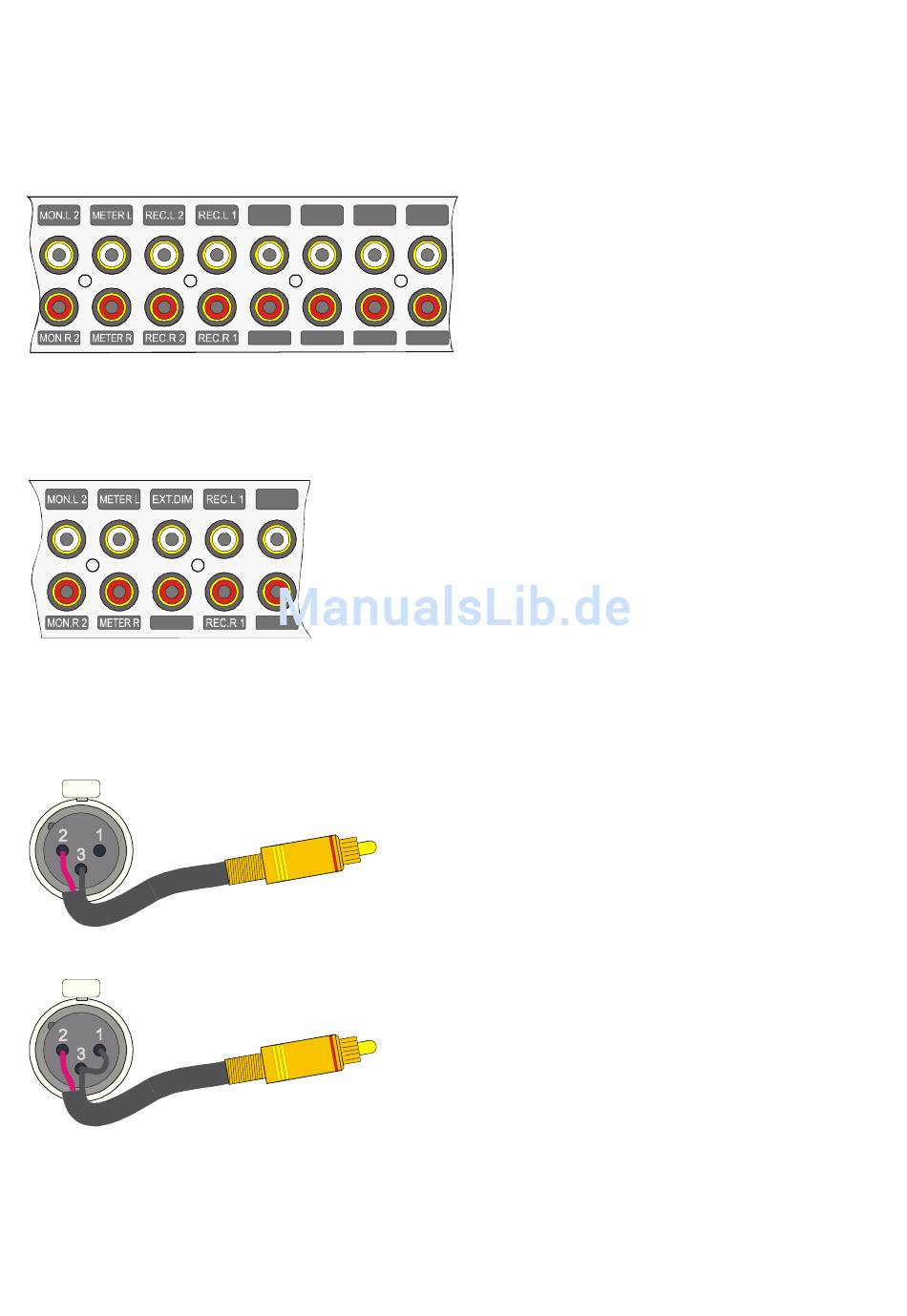

ANSCHLUSSBELEGUNG
ASYMMETRISCHE ANALOG-EIN/AUSGÄNGE
OPTION „EXTERN DIM"
ASYMMETRISCHE SIGNALQUELLEN
XLR-FEMALE
XLR-FEMALE
MTX-MONITOR.V3a VERKABELUNG
IN 8 L
IN 7 L
IN 6 L
IN 8 R
IN 7 R
IN 6 R
IN 8 L
IN 8 R
CINCH
CINCH
Bei der Verkabelung der asymmetrischen Ein- und
Ausgänge am MTX-Monitor müssen die Schirme am
IN 5 L
Steckergehäuse der Cinchstecker angelötet werden.
Dabei sollte darauf geachtet werden, dass über e-
ventuell vorhandene weitere Verdrahtungen oder
Gehäusekontakte keine „Brummschleife" (Erdschlei-
fe) erzeugt wird. Es wird empfohlen nicht benutzte
Cinch-Eingangsbuchsen durch Blindstecker mit in-
IN 5 R
terner Brücke zwischen Innenleiter und Masse-
anschluss abzuschließen.
Die Option „EXT-DIM" gestattet die Aktivierung der internen
Dim-Funktion des MTX-Monitor z.B. durch eine externe
Kommandoanlage. Bei dieser Option entfällt der Recordaus-
gang 2. Die obere Cinchbuchse (weißer Kennring) dient nun
der Steuerung dieser Funktion. Die untere Cinchbuchse
(roter Kennring) ist nicht angeschlossen. Es kann geschirm-
tes oder ungeschirmtes Kabel verwendet werden, da mit die-
sem Anschluss nur eine Steuerfunktion ausgelöst wird.
Sollen an die symmetrischen Eingänge des MTX-Monitor Ge-
räte mit asymmetrischen Cinch-Ausgängen angeschlossen
werden, ist in der Regel die nebenstehende Anschlussweise
optimal (Schirm an Pin 3). Besteht bereits eine Masseverbin-
dung zwischen dem sendenden Gerät und dem MTX-Monitor,
so werden kleine Massepotentialunterschiede durch den sym-
metrischen Eingang ausgeglichen. Es entsteht keine Masse-
schleife, die oft zu Brummproblemen führen kann.
Besteht keine Masseverbindung des sendenden Gerätes mit
dem MTX-Monitor, so ist diese 2. Anschlussweise in der unte-
ren Grafik in der Regel die günstigste. Durch die Verbindung
von Pin 1 mit Pin 3 bekommt das sendende Gerät einen
festen Massebezug zur Abhöranlage.
In extremen Fällen kann die Zwischenschaltung eines Sym-
metrierverstärkers sinnvoll sein. Hier empfehlen sich z.B. die
Geräte SAM-1Bs oder SAM-2B, die in vielen Versionen liefer-
bar sind.
