DIGITALE ROUTER AMS-2 DAR und PAS-8 (Option)
___________________________________________________________________________________________________
Bei Ausfall der Netzversorgung oder Ausschalten des Geräts wird die momentane Konfiguration automatisch in
einen nicht flüchtigen Speicher geladen. Sobald die Stromversorgung wieder zur Verfügung steht, lädt der
Router die gespeicherte Konfiguration selbsttätig. Dadurch ist mit den Geräten AMS-2 DAR und PAS-8 auch
Schaltuhrbetrieb möglich.
Soll der PAS-8 zusammen mit dem MTX-MONITOR betrieben werden, wird die Stromversorgung des digitalen
Routers von diesem Monitorsystem übernommen. Der Netzschalter sollte bei dieser Konfiguration am PAS-8
ausgeschaltet sein, um ein zentralen „Reset" durch das Monitorsystem sicherzustellen.
Änderung der Eingangsimpedanz :
Nach öffnen des Gerätedeckels sind die Jumper für die Anwahl der Eingangsimpedanz erreichbar. Sitzt der
Jumper jeweils auf beiden Kontakten, beträgt die Eingangsimpedanz 110 Ω. Wird der Jumper nur auf einen
Kontakt gesteckt ist der Eingangswiderstand >1 kΩ. Der AMS-2 DAR besitz 8 Jumper, der PAS-8 zusätzlich
noch einen für den Eingang des digitalen Insert.
SPDIF-SIGNALE AN SYMMETRISCHE AES-EBU-EINGÄNGE
XLR-STECKER
1
2
+
-
3

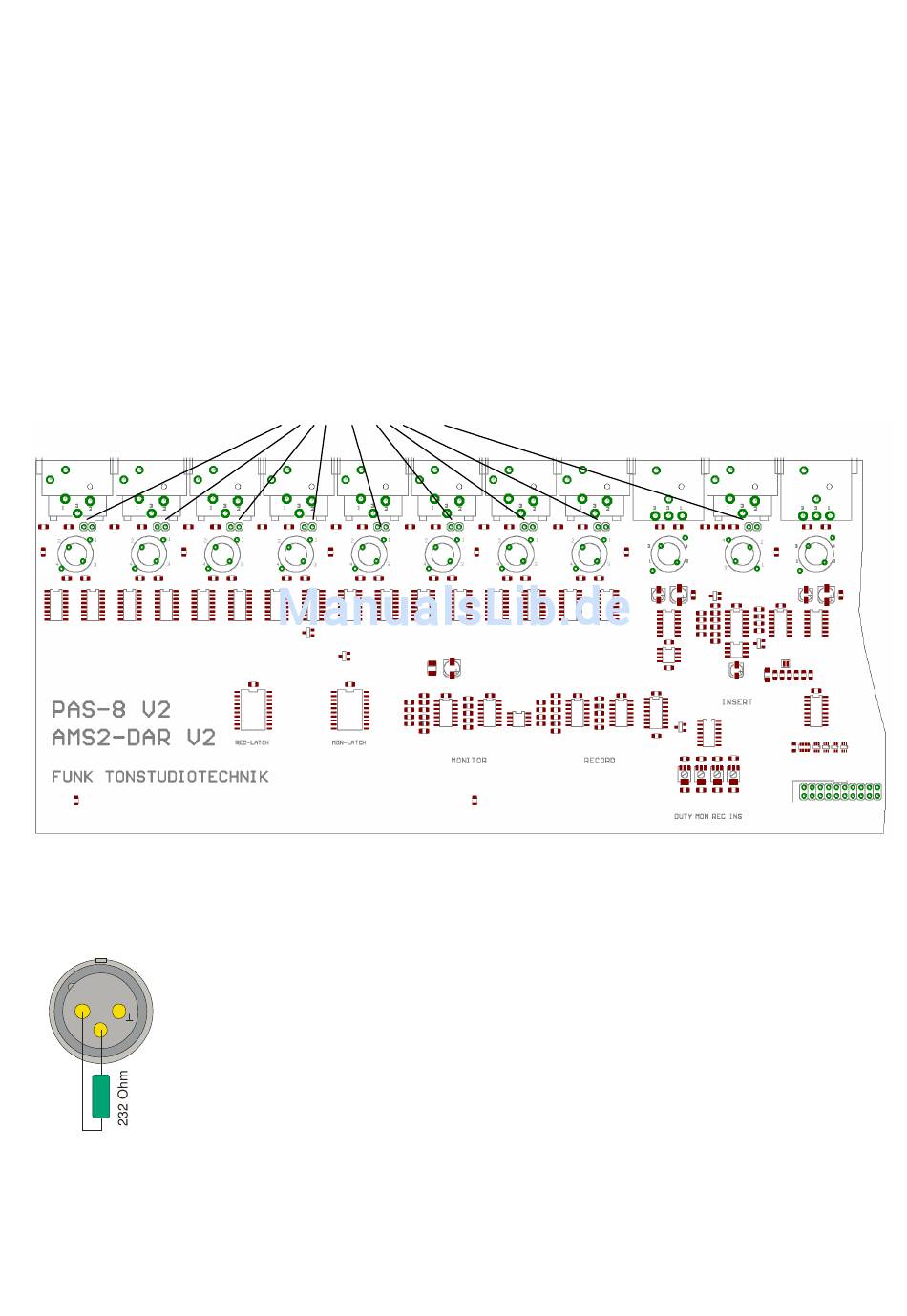

Jumper für Eingangsimpedanz
Wird ein SPDIF-Signal über die XLR-Eingänge eingespeist, sollte die Impedanz im ent-
sprechenden XLR-Stecker durch Parallelschalten eines Widerstandes mit 232 Ω von Pin
2 nach Pin 3 angeglichen werden. Dadurch wird der Eingang an einen Wellenwiderstand
von 75 Ohm angepasst, der für SPDIF-Signale üblich ist. Von der ankommenden
Leitung wird die „heiße" Ader mit Pin 2 verbunden und der Schirm mit Pin 3 und 1 des
XLR-Steckers. Die Abbildung zeigt auf die Lötseite des XLR-Steckers.
Ein fertiges Adapterkabel mit Impedanzanpassung ist in verschiedene Längen erhält-
lich. Als CASA–Kabel für Verbindungen von Cinch auf XLR oder BASA-Kabel von BNC
auf XLR.
In den meisten Fällen ist es vorteilhaft bei AES-3-Eingängen Pin 1 und 3 im XLR-
Stecker zu verbinden.
Für Verbindungen von AES/EBU auf Cinch (BNC) ist das UAS-Kabel lieferbar.
