MTX-MONITOR.V3a EINSCHLEIFWEG (INSERT)
______________________________________________________________________________________________________
BILDUNG EINER INSERTFUNKTION :
Der MTX-MONITOR.V3a besitzt keinen INSERT (Einschleifweg) für externe Geräte zum zeitweisen Zuschalten
in den Monitorweg.
Solch eine Funktion kann aber für den Abhörweg mit kleinen Einschränkungen nachgebildet werden, solange
nur
7 Eingänge des MTX-Monitor benötigt werden und der Recordweg nicht oder nur zeitweise benötigt wird.

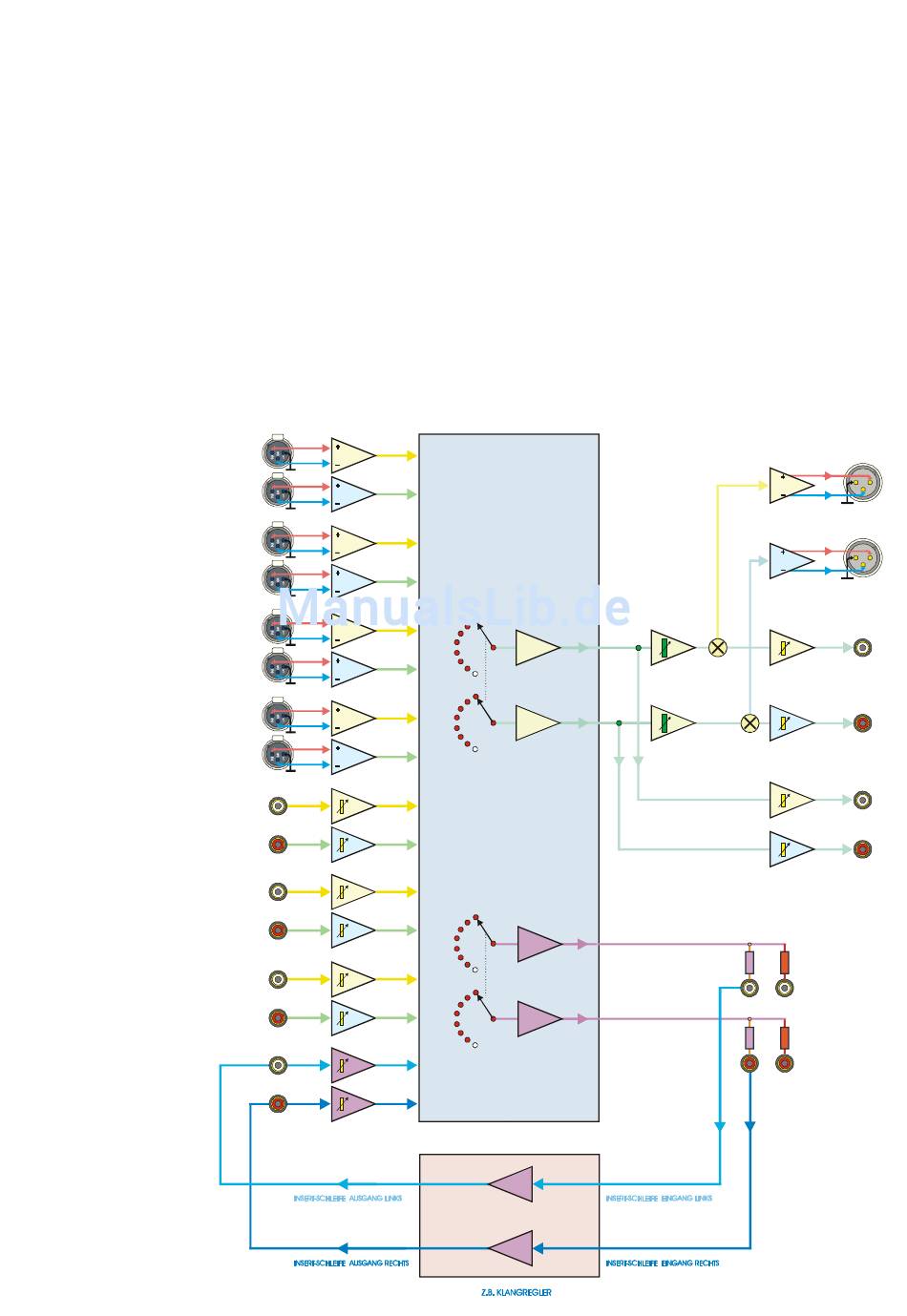

Nachfolgende Zeichnung zeigt als Beispiel die Anschlussweise eines externen Klangreglers. Die Eingänge 1...7
werden ganz normal als Eingänge für 7 Geräte benutzt. Auf den 8. Eingang wird das Ausgangssignal des ein-
zuschleifenden Gerätes gelegt (hier der Klangregler). Der Eingang des externen Gerätes wird an einen belie-
bigen Record-Out des MTX-Monitor.V3a angeschlossen, wie in der Graphik unten veranschaulicht. Der Signal-
weg für den externen Klangregler ist blau bzw. violett dargestellt. Der Eingang 8 darf dann für den Recordweg
nicht angewählt werden!
ARBEITSWEISE :
Um ein Signal für den
Klangregler
auszu-
wählen
die
Record-
taste
und
eine
ge-
wünschte Eingangstas-
te
gleichzeitig
drü-
cken.
Abgehört
wird
jedes Signal, welches
über den Klangregler
verändert werden soll,
über Monitoreingang 8.
Beispiel : soll z.B. ein
CD-Player der am Ein-
gang
2
des
MTX-
Monitor
angeschlossen
ist einmal unverändert
und einmal über den
externen
Klangregler
gehört werden, so ist
für den Recordweg der
Eingang 2 zu drücken.
Damit
bekommt
der
Eingang
des
Klang-
reglers das Signal des
CD-Spielers zugeführt.
Das durch den Klang-
regler veränderte Sig-
nal kann durch Um-
schalten des Monitor-
weges
des
MTX-
Monitor von Taste 2 auf
Taste 8 abgehört wer-
den.
Zurückschalten
des Monitorweges auf
Taste 2 schaltet wie-
der
den
CD-Spieler
direkt in den Abhör-
weg.
EINGANG 1 L
EINGANG 1 R
EINGANG 2 L
EINGANG 2 R
EINGANG 3 L
EINGANG 3 R
EINGANG 4 L
EINGANG 4 R
EINGANG 5 L
EINGANG 5 R
EINGANG 6 L
EINGANG 6 R
EINGANG 7 L
EINGANG 7 R
EINGANG 8 L
EINGANG 8 R
VEREINFACHTES BLOCKSCHALTBILD
ABHÖREN
1
2
3
4
5
6
7
8
SUMMENVERSTÄRKER
1
2
3
4
5
6
7
8
AUFNAHME
1
2
3
4
5
6
7
8
SUMMENVERSTÄRKER
1
2
3
4
5
6
7
8
ELEKTRONISCHE MATRIX
21
ABHÖRAUSGÄNGE
ELEKTRONISCHER
PEGELSTELLER
AUFNAHMEAUSGÄNGE
RECORD OUT L
RECORD OUT R
3 2
1
AUSGANG
SYMMETRISCH
3 2
1
MONITOR OUT L
AUSGANG
ASYMMETRISCH
MONITOR OUT R
METER OUT L
METER OUT R
