EIN-AUSGÄNGE :
Eingänge :
4 Stereo-Eingänge analog symmetrisch (XLR-Buchse). Arbeitspegel +6 dBu Impedanz : 20 kΩ
4 Stereo-Eingänge analog asymmetrisch (Cinch-Buchse). Arbeitspegel 0(+6*) dBu Impedanz : 1 MΩ
Werden mehr als 4 symmetrische Stereo-Eingänge benötigt empfiehlt sich die Verwendung von zusätzlichen
Differenzverstärkern z.B. SAM-1Bs oder SAM-2B.
Ausgänge :
Ein Monitorausgang 1 (Abhörausgang) für Lautsprechersysteme auf XLR-Buchsen zur Speisung von Leistungs-
Endverstärkern oder aktiven Lautsprechern. Arbeitspegel +6 dBu
Ein alternativer Monitorausgang 2 für Lautsprechersysteme auf Cinch-Buchse zur Speisung von Leistungs-
Endverstärkern. Arbeitspegel 0 (+6*) dBu
Zwei Recordausgänge Record 1 und Record 2 auf Cinch-Buchse zum Überspielen einer gemeinsamen analogen
Quelle. Arbeitspegel 0 (+6*) dBu
Ein Meterausgang (Direkt Out) auf Cinch-Buchse zum Anschluss für Aussteuerungsinstrumente oder Stereo-
sichtgeräte. Dieser Ausgang führt das angewählte Abhörsignal, wird aber nicht durch Abhörfunktionen oder
den Pegelsteller beeinflusst. Dieser Ausgang kann auch zur Weiterleitung des gerade angewählten Signals an
weitere Abhöranlagen mit eigener Lautstärkeregelung unabhängig vom MTX-Monitor verwendet werden.
Arbeitspegel +6 dBu
Kopfhörer-Ausgang :
Der MTX-MONITOR.V3 verfügt über einen Stereo-Endverstärker zum Treiben passiver Kopfhörer mit 6,3mm
Stereo-Klinke. Impedanzen zwischen 8 Ω ... 10 kΩ sind zulässig. Der Kopfhörerausgang ist auf der Frontplatte
zugänglich.
MTX MONITOR
POWER 23 0V 15VA
FUSE 125mAt
MONITOR R 1
REMOTE
DIG.ROUT
BALANC. OUT
Leitungspegel :
Die symmetrischen Eingänge, die symmetrischen Monitorausgänge „1" und die asymmetrischen Cinchbuch-
sen METER/DIREKT OUT sind bei allen Versionen für + 6 dBu Arbeitspegel ausgelegt.
Alle anderen asymmetrischen Ein- und Ausgänge arbeiten in der Standardversion mit 0 dBu Arbeitspegel.
*Der MTX-Monitor ist auch für +6 dBu Arbeitspegel auf allen Ein- und Ausgängen, wie bei der MTX-
Monitor.V3a TV - Version, lieferbar. Individuelle Abgleichmöglichkeiten siehe auch im Kapitel „Pegel-
justierung".

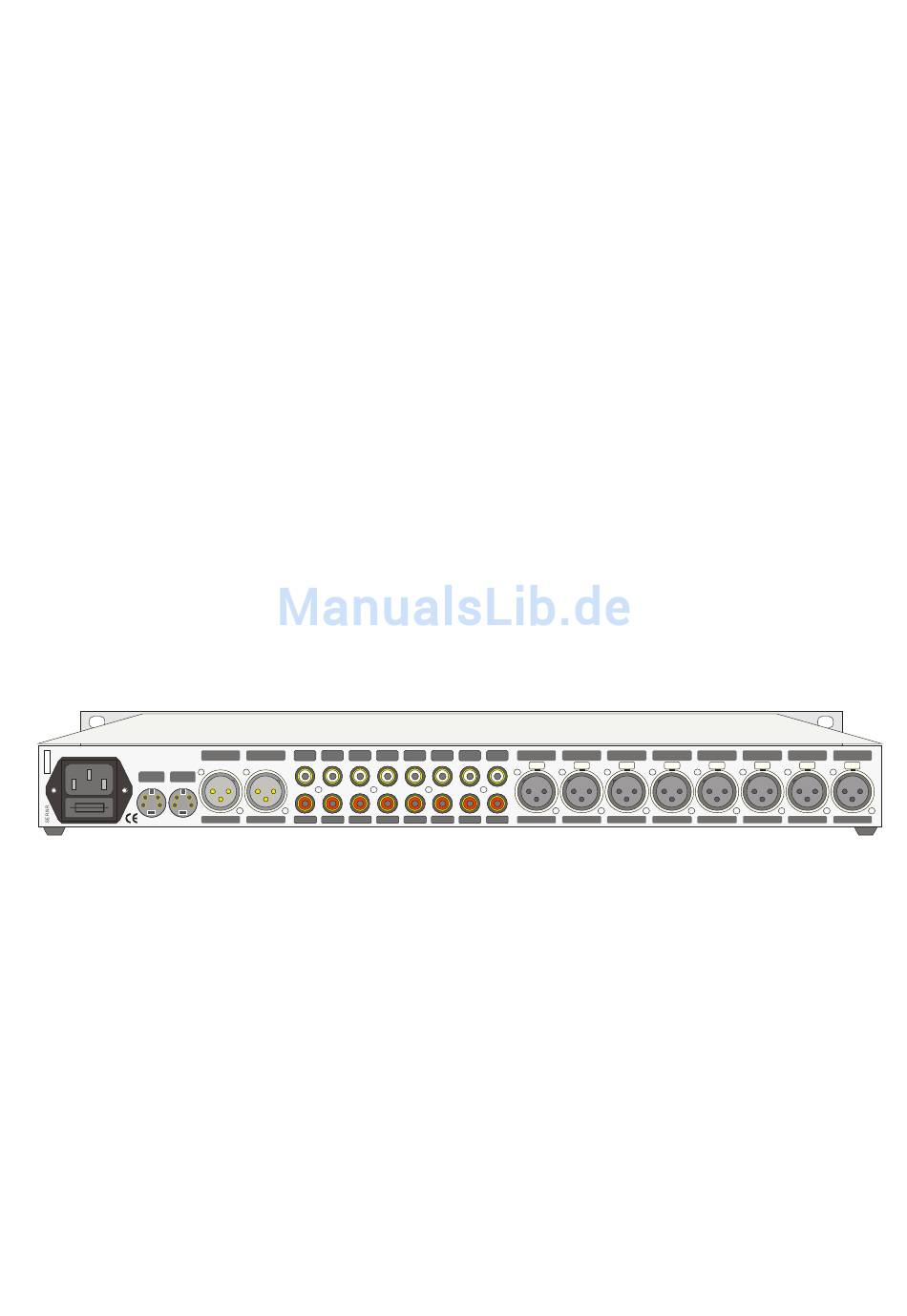

MTX-MONITOR.V3a EIN/AUSGÄNGE
MONITOR L 1
MON.L 2
METER L
REC.L 2
REC.L 1
BALANC. OUT
MON. R 2
METER R
REC.R 2
REC.R 1
IN 8 L
IN 7 L
IN 6 L
IN 5 L
INPUT 4 R
INP UT 4 L
IN 8 R
IN 7 R
IN 6 R
IN 5 R
BALANCED IN
BALANCED IN
RÜCKWAND
10
INPUT 3 R
INP UT 3 L
INPUT 2 R
INP UT 2 L
BALANCED IN
BALANCED IN
BALANCED IN
BALANCED IN
INPUT 1 R
INP UT 1 L
BALANCED IN
BALANCED IN
