EIN- und AUSGANGSVERSTÄRKER :
AMS-2 DAR und PAS-8 sind nicht nur als Aufnahmesignal-Umschalter, sondern vor allem als hochwertige
Monitor-Matrix
in Verbindung mit einem externen D/A-Wandler konzipiert. Um die dafür erforderliche hohe
Signalqualität zu garantieren, arbeiten alle Ausgänge dieser Router mit einer automatischen "Duty-Cycle"-
Nachregelung (positive und negative Pulsweiten werden einander angeglichen). Dadurch wird die Bit-Breite
(Tastverhältnis) auch bei sehr unterschiedlichen Eingangspegeln und verschiedenen Anstiegs- und Abfallzeiten
des am Eingang anliegenden Signals weitgehend konstant gehalten. Dies gilt auch für den Insert (Einschleif-
weg) im PAS-8.

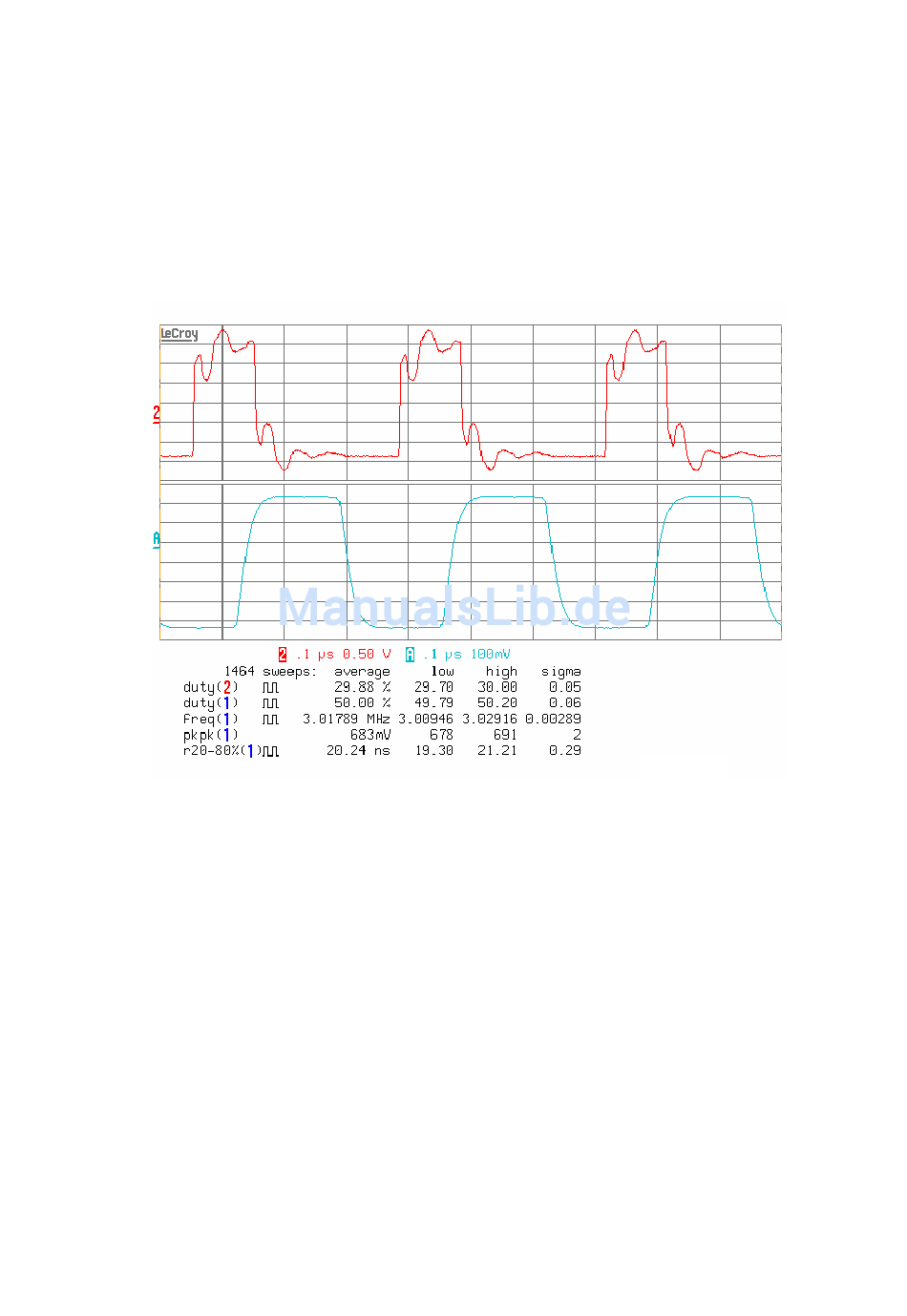

Oben stehendes Diagramm veranschaulicht die Arbeitsweise der Duty-Cycle-Regelung. Die obere rote Kurve
zeigt ein stark fehlangepasstes Eingangssignal mit zusätzlich im Verhältnis 30/70 stark verschobenem Tast-
verhältnis (oberste Zeile der Messwerte). Der Signalpegel beträgt ca. 3,5Vss. Die untere blaue Kurve zeigt das
vom PAS-8 korrigierte, saubere Ausgangssignal mit einem Tastverhältniß (Duty-Cycle-Symmetrie) von typisch
50 % (2..5. Zeile der Messwerte) !
Gut zu erkennen sind auch die genau definierten, überschwingerfreien Anstiegs- und Abfallzeiten sowie die
Verzögerungszeit zwischen Ein- und Ausgang. Die Verzögerungszeit für den Monitorweg von einem Eingang
direkt zum Ausgang beträgt ca. 60 nS (Nano-Sekunden) und ca. 70 nS für den Recordweg. Bei zugeschalte-
tem Insert im PAS-8 addieren sich weitere 30 nS. Durch diese extrem kurzen Verzögerungszeiten ist selbst
das Einfügen in vernetzte, synchrone Studioanlagen möglich.
Alle Verstärkerstufen sind auf minimalstes Jitter optimiert.
