MTX-MONITOR.V3a PEGELJUSTIERUNG
_____________________________________________________________________________________________________
EIN/AUSGANGSPEGEL
Werden an den asymmetrischen Cinch-Anschlüssen andere Arbeitspegel als serienmäßig abgeglichen benötigt,
so kann die Empfindlichkeit durch 25-Gang-Präzisions-Spindeltrimmer auf der Hauptleiterplatte in gewissen
Grenzen verändert werden.
Nach lösen der 10 oberen Senkkopfschrauben (Kreuzschlitz Philips Größe 1) kann der Deckel vom Gehäuse ent-
fernt werden.

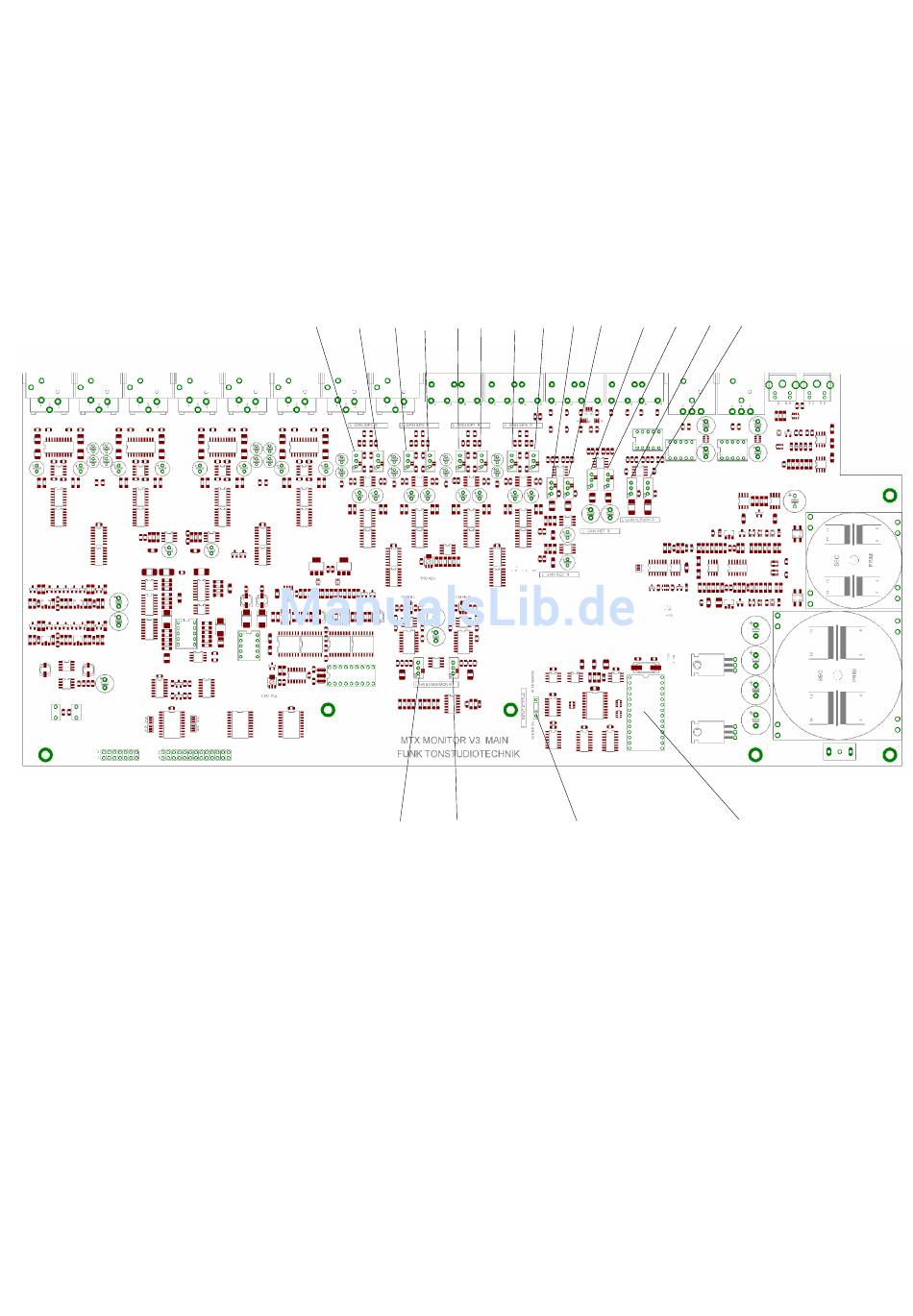

Abgleichpunkte
Abgleichbereich der Eingänge 5..8 :
Abgleichbereich der Ausgänge RECORD 1 und 2 :
Abgleichbereich METER/DIREKT OUT :
Abgleichbereich MONITOR 2 asym. :
Abgleichbereich MONITOR 1 sym. :
Die Pegel für die Ein- und Ausgänge werden an den grauen Spindeltrimmern justiert. Durch Rechtsdrehung
erhöht sich die Verstärkung des jeweiligen Ein- oder Ausgangs. Alle Angaben gelten für die Standard-Version.
Ein Pegelabgleich sollte nur durch geschultes Personal unter Verwendung genauer NF-Voltmeter erfolgen.
Achtung !
Die 4 SMD-Trimmer (4x4mm) dürfen keinesfalls verstellt werden. Sie sind nur in Verbindung mit hochauflösen-
den Präzisionsmessgeräten abzugleichen und beeinflussen nicht die Pegel im Gerät !
Wird der Status der Eingangsmatrix (alternative oder summierende und alternative Anwahl) auf der Leiterplatte
umgeschaltet, muss der MTX-MONITOR.V3a vorher ausgeschaltet werden!
-------- Stereo Eingänge 5...8 ------
5L
5R
6L
6R
7L 7R
Monitor sym Out L
------- Stereo Ausgänge -------
8L
8R Rec.L R
Meter L R Mon. L R
R
Status Matrix
-6 ...+14 dB
-40 ....+6 dB
-40....+0 dB
-24....+6 dB
-0,2....+6dB
31
Hauptprozessor
gegenüber Voreinstellung
gegenüber Voreinstellung
gegenüber Voreinstellung
gegenüber Voreinstellung
gegenüber Voreinstellung
