Damit ist die Kalibrierungshilfe für die
rechte Fahrzeugseite korrekt fixiert. Fixieren
Sie nun die Kalibrierungshilfe für die linke
Fahrzeugseite in gleicher Weise.
•
Gehen Sie beim Ausrichten der
Kalibrierungshilfe an der Außenbox für die
linke Fahrzeugseite folgendermaßen vor:
Richten Sie die Ecke der Seite „LEFT TIRE"
der Kalibrierungshilfe und die Ecke des
Außenboxbodens aneinander aus, vergewissern
Sie sich, dass Blatt und Box parallel ausgerichtet
sind, und fixieren Sie das Blatt mit Klebeband.
•
Die Kalibrierungshilfen für die linke und die
rechte Seite müssen letztlich parallel verlaufen.
Messen Sie die Breite zwischen den Blättern
direkt unterhalb der Stoßstange und an den
Enden der Blätter und vergewissern Sie sich, dass
eine Abweichung von höchstens ±5 cm vorliegt.
3

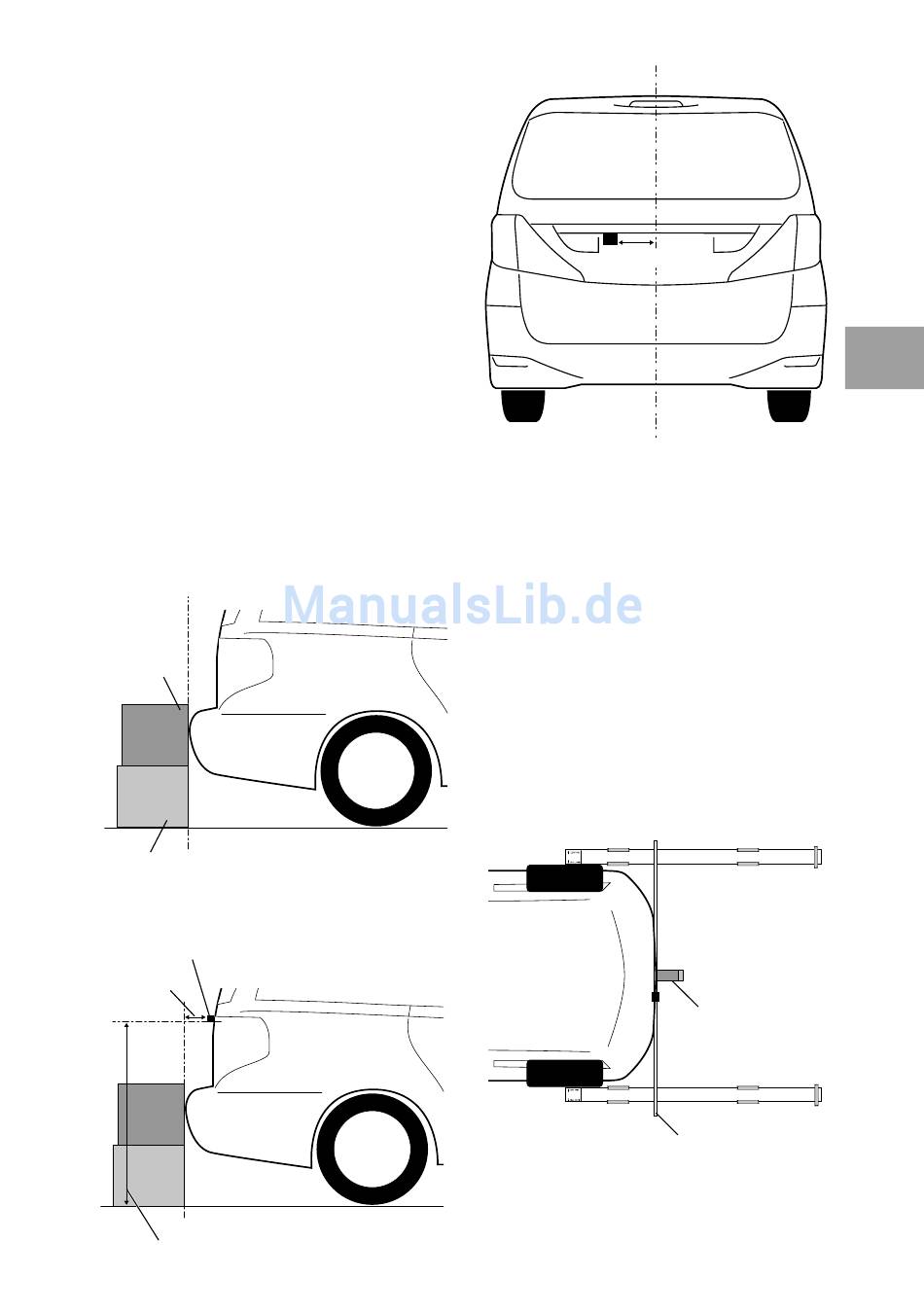

Messen Sie den Kameramontageort
(Depth - Tiefe, Height - Höhe, Offset –
Versatz) aus.
(1) Stellen Sie die Außenbox und die
Innenbox aufeinander und platzieren
Sie sie so, dass sie das Auto in der Mitte
der hinteren Stoßstange berühren.
Innenbox
Außenbox
(2) Nehmen Sie nun die folgenden 3
Messungen vor und notieren Sie die Zahlen.
Kamera
Depth
Height
Offset
Depth:
Messen Sie den Abstand zwischen
Kamera und Box.
Height:
Messen Sie die Höhe vom Boden
bis zur Kamera.
Offset:
Messen Sie den Abstand zwischen
der Fahrzeugmitte und der
Kamera.
•
Schreiben Sie die Messwerte auf.
4
Legen Sie das Maßband so auf dem
Boden aus, dass es die
Kalibrierungshilfen links und
rechts berührt und an der Innenbox
ausgerichtet ist.
•
Platzieren Sie das Maßband so, dass es bei
den Kalibrierungshilfen links und rechts
die gleichen Messmarkierungen berührt.
Maßband
Außenbox/
Innenbox
