M Klebefolie für den Schalter
O Signaltongeber
Q Verlängerungskabel für den
Signaltongeber (3 m)
S Klebefolie für den
Signaltongeber
U Kabelhalter
(Kameraverlängerungskabel)
W Klebefolie für den
Nässeschutz
Y Kalibrierungshilfe
(1.000 × 200 mm)
18
-DE
N Kabelhalter (Schalter)
P Montagehalterung
(Signaltongeber)
R Schneidschraube
(Signaltongeber)
(M6 × 10)
T Kabelhalter
(Signaltongeber)
V Nässeschutz
X5
X Kalibrierungshilfe
(2.039 × 100 mm)

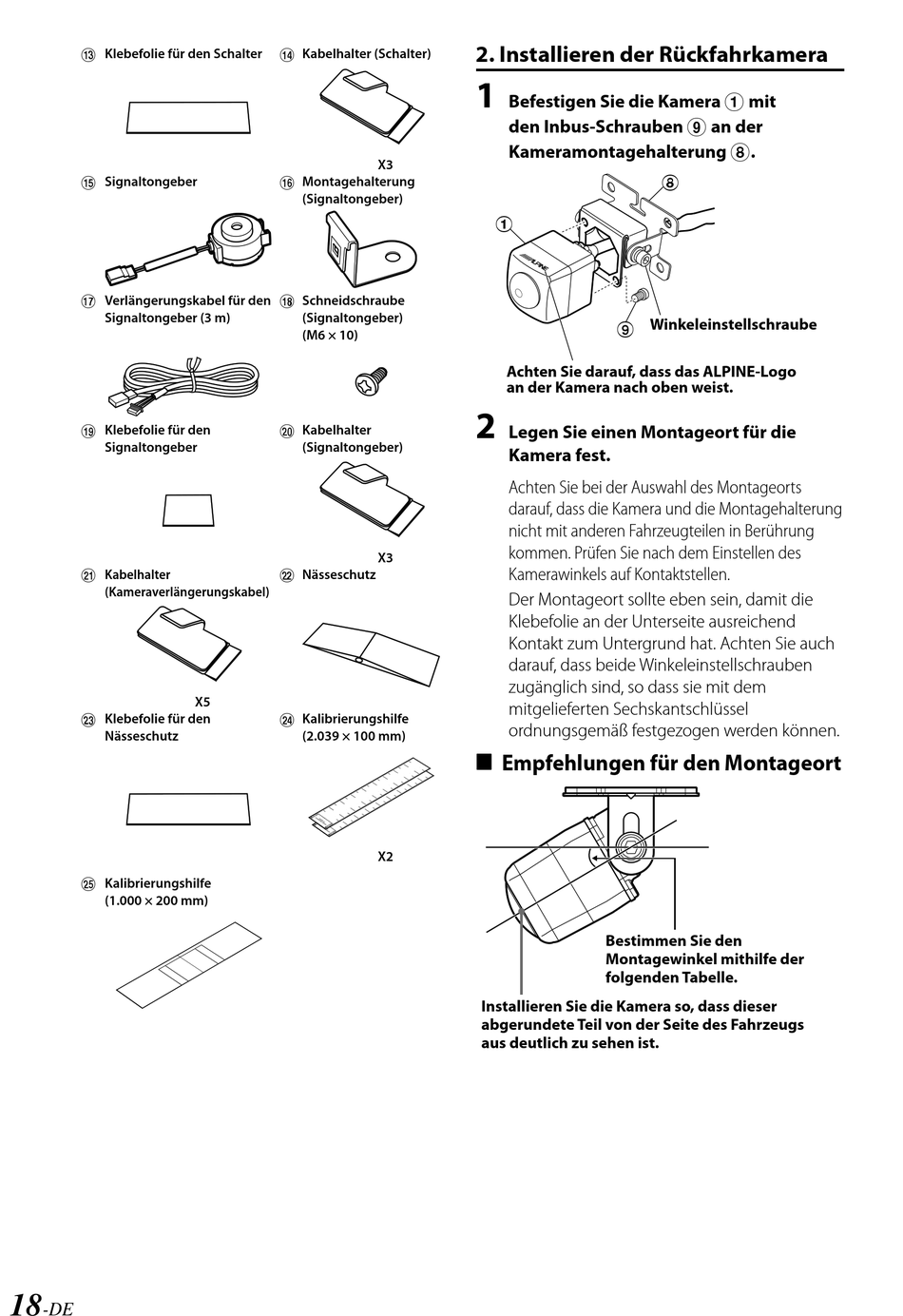

2. Installieren der Rückfahrkamera
1
Befestigen Sie die Kamera A mit
den Inbus-Schrauben I an der
Kameramontagehalterung H.
X3
A
Achten Sie darauf, dass das ALPINE-Logo
an der Kamera nach oben weist.
2
Legen Sie einen Montageort für die
Kamera fest.
Achten Sie bei der Auswahl des Montageorts
darauf, dass die Kamera und die Montagehalterung
nicht mit anderen Fahrzeugteilen in Berührung
kommen. Prüfen Sie nach dem Einstellen des
X3
Kamerawinkels auf Kontaktstellen.
Der Montageort sollte eben sein, damit die
Klebefolie an der Unterseite ausreichend
Kontakt zum Untergrund hat. Achten Sie auch
darauf, dass beide Winkeleinstellschrauben
zugänglich sind, so dass sie mit dem
mitgelieferten Sechskantschlüssel
ordnungsgemäß festgezogen werden können.
e
Empfehlungen für den Montageort
X2
Installieren Sie die Kamera so, dass dieser
abgerundete Teil von der Seite des Fahrzeugs
aus deutlich zu sehen ist.
H
Winkeleinstellschraube
I
Bestimmen Sie den
Montagewinkel mithilfe der
folgenden Tabelle.
